Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Perda de carga elevada para auto equilíbrio da instalação.
Fácil orientação do caudal de ar multidirecional.
Perlys® Réactil®: adaptação automática às estações do ano
Gama
- 6 modelos disponíveis para Perlys®, 3 para Perlys® Réactil® e 4 para Perlys® TW com elemento swirl (tarifas).
- Dimensões limite de fabrico: 40 mm / 230 mm (Ø descarga).
- Caudais indicativos de 10 até 2200 m³/h (tabela de seleção).
Designação
Aplicação / Utilização
- Insuflação nos locais de grande volume e/ou de grande altura.
- Solução indicada para edifícios do tipo cinema, aeroportos, estações, entre outros.
Construção / Composição
- Difusor em alumínio, instalado sobre rótula.
- Fixação através de parafusos visíveis na gola.
- Acabamento disponível: alumínio anodizado à cor natural.
Opções
- Outras cores RAL.
- Motorização.
Acondicionamento
- Vendido à unidade.

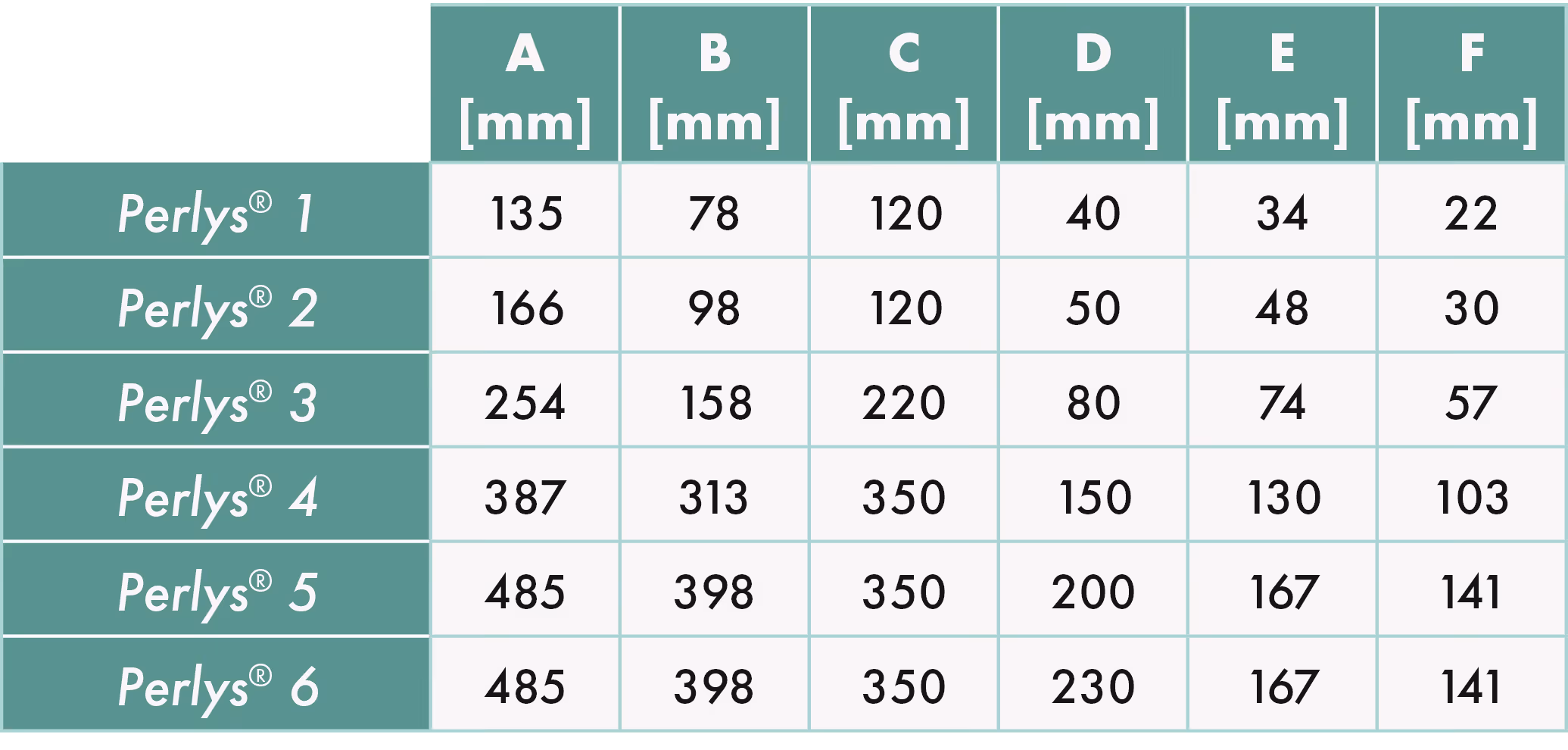

ATRAVANCAMENTOS

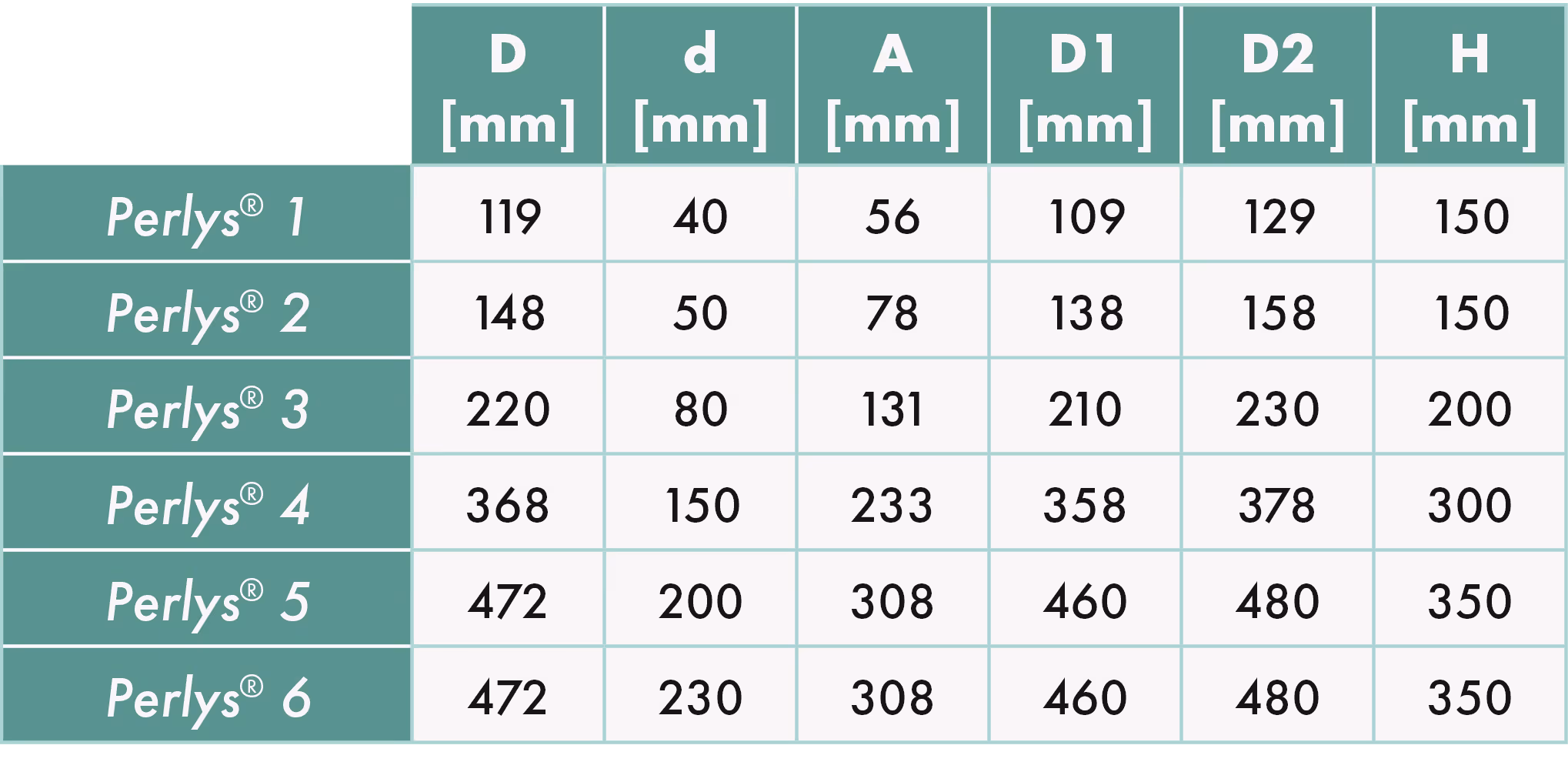

Perlys® com adaptação circular (acessório: aro para ligação a conduta flexível)

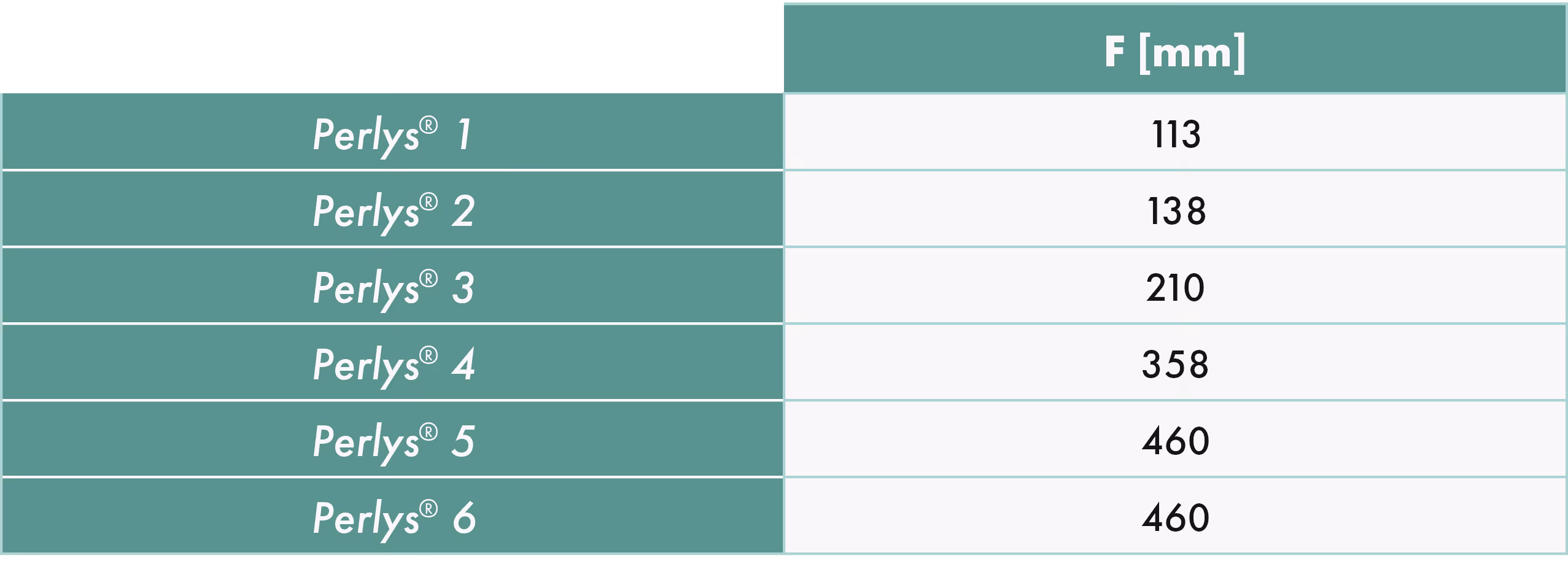

Perlys® sem adaptação circular
Perlys® instalado em conduta circular: fixação com parafusos na gola exterior (adaptação circular)
Perlys® instalado em conduta retangular: fixação direta na conduta

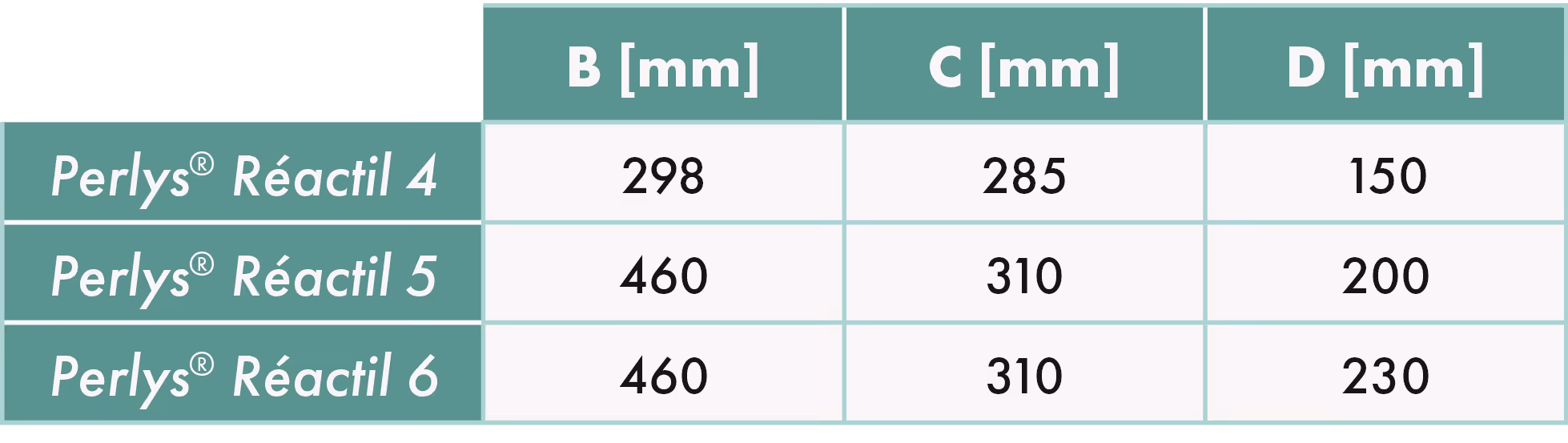

Perlys® Réactil® (equipado com a respetiva adaptação circular montada)
LIMITE DE UTILIZAÇÃO
O difusor Perlys® é orientável manualmente em todas as direções até um ângulo máximo de 30º.
REGULAÇÃO DO PERLYS® RÉACTIL®
- Orientação possível do Perlys® Réactil® de +30º a -30º de ângulo de insuflação em modo de aquecimento ou arrefecimento.
- Fixação com passo de 5º destes ângulos com os batentes posicionados nos orifícios pré-perfurados segundo o esquema.

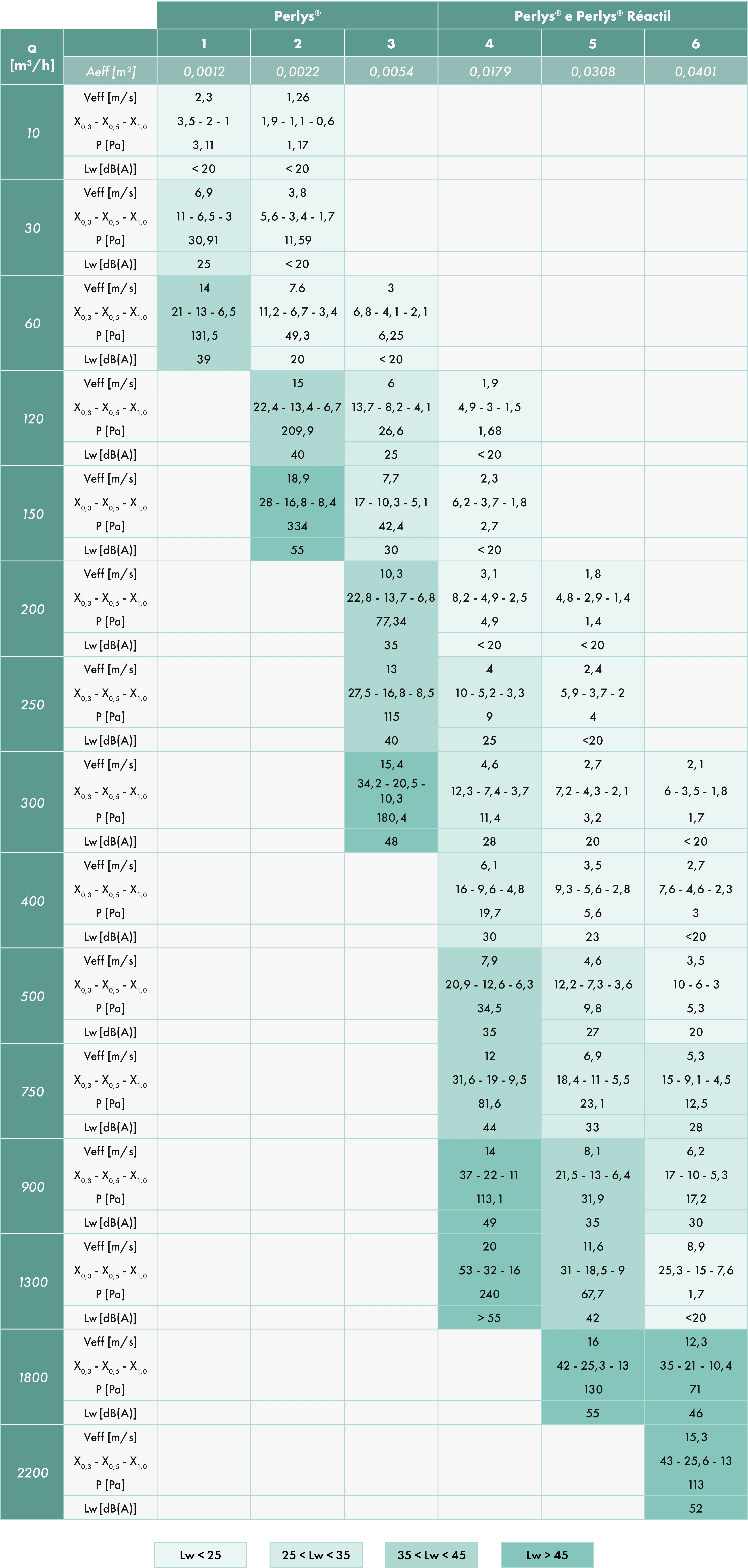

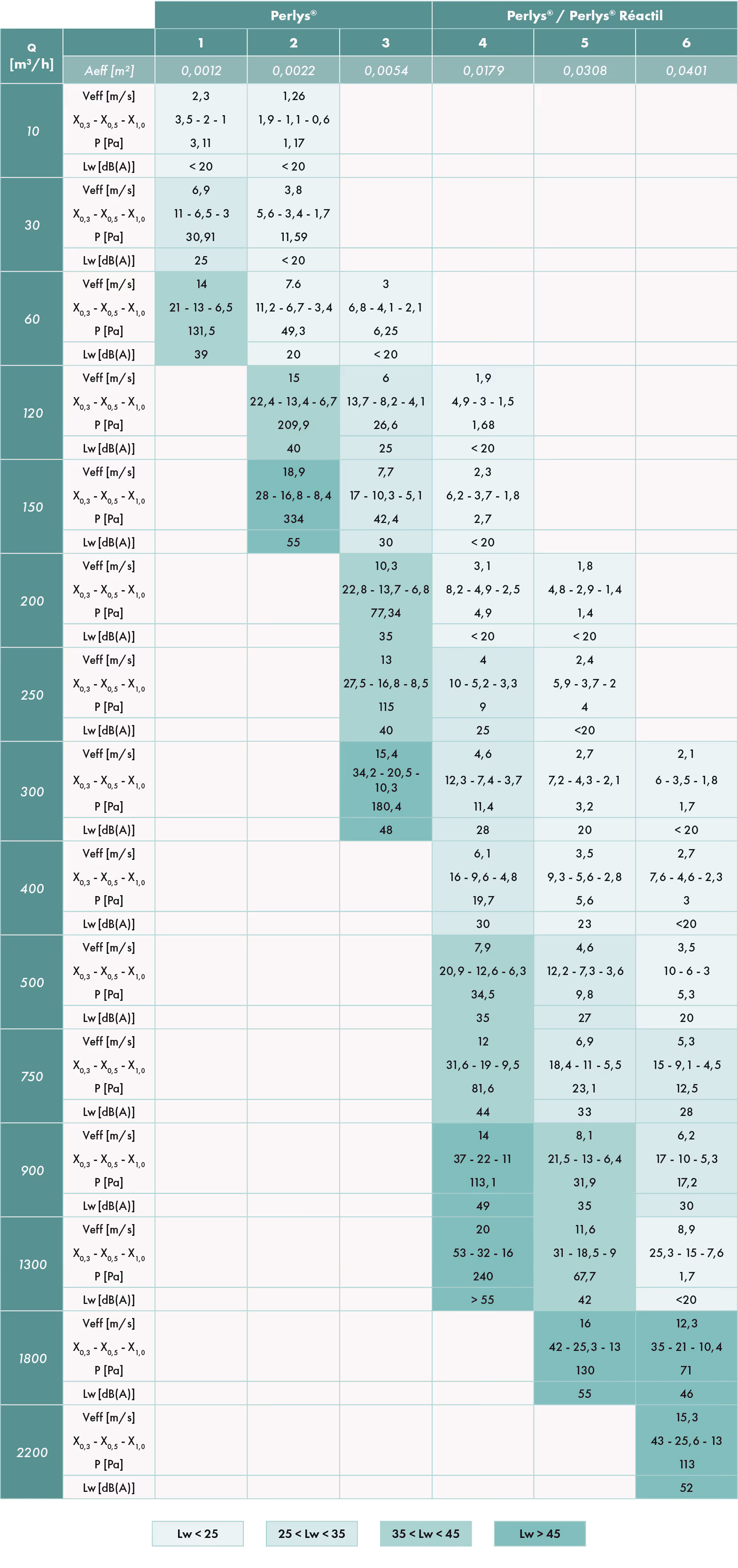

TABELA DE SELEÇÃO PARA PERLYS® E PERLYS® RÉACTIL®
Elemento swirl
Difusor equipado com elemento swirl.
Adaptação circular para Perlys® - Perlys® Réactil®
Adaptação a conduta circular.
Colar para Perlys® - Perlys® Réactil®
Difusor equipado com colar.
Consulte-nos para mais informações.
Registo para Perlys® - Perlys® Réactil®
Difusor equipado com registo.
Consulte-nos para mais informações.
