Vantagens
Ideal para instalações de ventilação de fluxo duplo.
Isolamento térmico e acústico.
Em conformidade com as normas segurança contra incêndios.
Sem formação de condensação.
Gama
Modelo com isolamento de 25 mm de espessura, M0/M1:
Isolamento com 25 mm de espessura, M0/M1
- Os Regulamentos Térmicos recomendam a sua utilização numa sala com aquecimento.
- Modelos do diâmetro 80 até 630 mm.
Isolamento com 50 mm de espessura, M0/M1
- Os Regulamentos Térmicos recomendam a sua utilização numa sala sem aquecimento.
- Modelos do diâmetro 80 até 315 mm.
Isolamento com 25 mm de espessura, M0/M0
- Modelos do diâmetro 80 até 500 mm.
- 5 metros de comprimento.
- Para uma espessura de 50 mm, consulte-nos.
Designação
Aplicação / Utilização
- Instalações de sistemas de ar condicionado, ventilação e VMC de fluxo duplo.
- Versão 25 mm: rede de condutas em locais aquecidos.
- Versão 50 mm: rede de condutas em locais não aquecidos.
Construção / Composição
- Conduta micro-perfurada pelo interior, com uma membrana em poliéster de forma a evitar a erosão do isolamento.
- Isolamento em lã de vidro (16 kg/m³) com 25 ou 50 mm de espessura.
- Conduta exterior constituída por um composto de alumínio/poliéster.
Opções
Acondicionamento
- Vendido à unidade (ambas versões).
- Comprimento de 10 m, entregue compactado em 1,25 m.

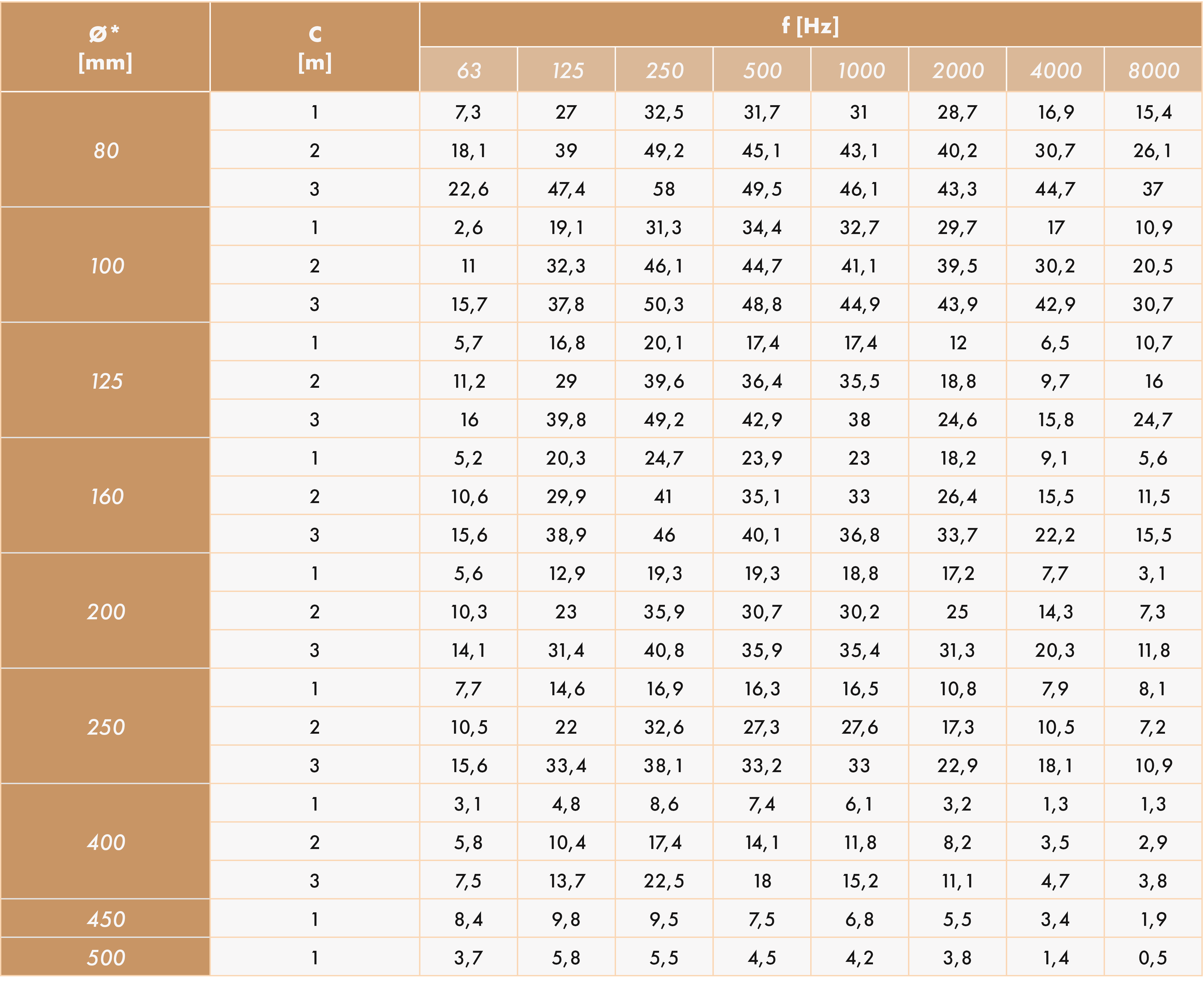

ATENUAÇÃO ACÚSTICA RADIADA EM DB
Phoni-Flex® M0/M1 com isolamento de 25 mm
CLASSIFICAÇÃO AO FOGO
- Phoni-Flex® M0, conduta interior: PV de resistência ao fogo M0.
- Phoni-Flex® M1, conduta exterior: PV de resistência ao fogo M1.
- De acordo com a norma EN 13-501-1.
CARACTERÍSTICAS TÉCNICAS
- Raio de curvatura: 0,58 x D + espessura do isolamento
- (D = Ø do flexível em mm).
- Condutividade do isolante a 10° C: 0,037 W/(m.K).
LIMITES DE UTILIZAÇÃO
- Temperaturas de utilização: de -30° C até 150° C.
- Velocidade máxima do ar: 30 m/s.
- Pressão positiva máxima: 3000 Pa.
INSTALAÇÃO DA CONDUTA PHONI-FLEX®
- Efetuar a ligação por simples encaixe.
- Utilizar uma ligação macho (RM) para ligação de dois comprimentos.
- Executar o processo de estanquidade com a fita de alumínio Fib-Air® complementada pela abraçadeira plana metálica Multidiam ou Monofil.
- A distância entre dois pontos de fixação pode variar entre 1,5 m e 3 m no máximo.
- A curvatura máxima entre esses dois pontos de fixação não deve ultrapassar 50 mm por metro de conduta (A).
- De modo a evitar perdas de carga significativas e um aumento do ruído produzido, no caso de uma ligação entre um acessório e uma conduta, é conveniente limitar ao máximo as curvas.
Ligação RM
Ligação macho que permite a união entre duas condutas flexíveis.
Vendido à unidade.
Fita de alumínio FIB-AIR®
Fita autoadesiva.
1 espessura: 50 µm.
3 larguras: 50, 63, 75 mm.
Rolo de 50 m.
Abraçadeira Monofil
Abraçadeira metálica para ligação e suporte.
Disponível nos diâmetro de 80 até 630 mm.
Vendido em conjuntos de 10 unidades.

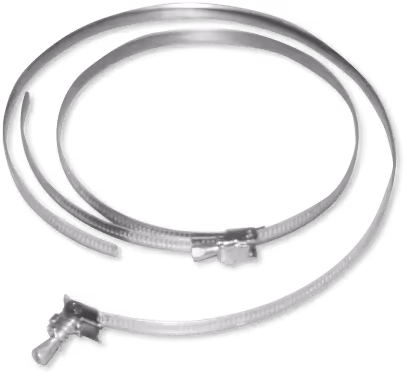

Abraçadeira Multidiam
Abraçadeira plana multidiâmetros para ligação e suporte.
Constituída por uma fita recartilhada em aço inoxidável (largura de 9 mm) e fecho de cabeça basculante para montagem rápida.
Diâmetros disponíveis: 60-125 mm, 60-215 mm, 60-370 mm e 60-540 mm.
Vendido em conjuntos de 25 peças.
Fita recartilhada e fechos Multidiam
Rolo de 25 m.
Fita e fechos com largura de 9 mm.
Caixa com 50 fechos de cabeça basculante.
Banda de suspensão em tela
Para suspensão de flexíveis.
Largura 50 mm.
Rolo de 10 m.
Easy Fix®
Sistema de suspensão rápida de equipamentos, carga máxima de 230 kg.
