Vantagens
Três tipos de regulação integrada.
Unidade monobloco Plug & Play, com isolamento duplo.
Permutador de elevada eficiência e motor de baixo consumo do tipo ECM.
Qualidade de ar e conforto térmico otimizado: filtros standard M6 na insuflação e retorno; com possibilidade de adicionar um filtro F8 na insuflação.
Baterias adicionais disponíveis: de aquecimento elétrica ou a água, DX e change-over.
Instalação simplificada: picagens configuráveis.
Possibilidade de instalação no exterior (com acessório cobertura de proteção).
Gama
- Composta por 9 modelos (versões horizontal / vertical).
Versões:
- Com ou sem bateria adicional: de aquecimento elétrica ou a água, change-over e DX.
- Bypass total ou proporcional para free cooling.
- Regulação com controlo Basic, Advanced ou Advanced ModBus.
- Comunicação ModBus RTU e BacNet.
- Comando à distância para utilizador final como opção.
- Possibilidade de modelo sem regulação integrada.
Designação
Aplicação / Utilização
- Recuperação de energia de elevado desempenho em edifícios do setor terciário.
- Permutador de contra fluxos e motor de baixo consumo EC.
- Regulação adaptada à modulação de caudais (CO₂, presença).
- Instalação exterior possível (com cobertura de proteção).
Construção / Composição
Envolvente:
- Estrutura de perfil em alumínio, cantos em polipropileno reforçado.
- Painéis de revestimento duplo isolados com 25 mm de lã de vidro, com densidade de 25 kg/m3 (possível 50 mm de isolamento).
- Painéis desmontáveis, pintados a cinzento RAL 9006.
- Porta de visita à direita no sentido do fluxo do ar (possível à esquerda:
sob pedido).
Ventilador:
- Ventilador Plug Fan, centrífugo com rotor de pás curvadas para trás.
Motor:
- Motor de baixo consumo do tipo EC.
Permutador:
- Permutador de contra fluxos: até 95% de eficiência consoante as condições
de utilização.
Filtros:
- M6 na insuflação standard; possibilidade de adicionar um filtro F8.
- M6 no retorno.
Bateria de aquecimento:
- Elétrica: equipada com proteção térmica.
- A água: equipada com proteção anti gelo por sonda.
Bateria change-over:
- Equipada com proteção anti congelamento por sonda.
Bateria de expansão direta:
- Compatível com fluidos frigorígenos R32 e R410a.
Regulação:
- Ecrã tátil a cores.
- Comando à distância com fio.
- Programação horária integrada.
- Comunicação GTB/GTC: ModBus RTU-RS 485 e BacNet.
- Mais informações no ponto Descrição Técnica/Regulação.
Opções
- Possibilidade de pintura interior.
- Possibilidade de painéis de revestimento duplo isolados com 50 mm de lã de vidro.
- Regulação: possibilidade de integrar mais um display de comunicação.
Acondicionamento
- Vendido à unidade.
CONFORMIDADE ERP
- UVNR: unidade de ventilação não residencial.
- Tipo duplo fluxo; motor tipo ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.

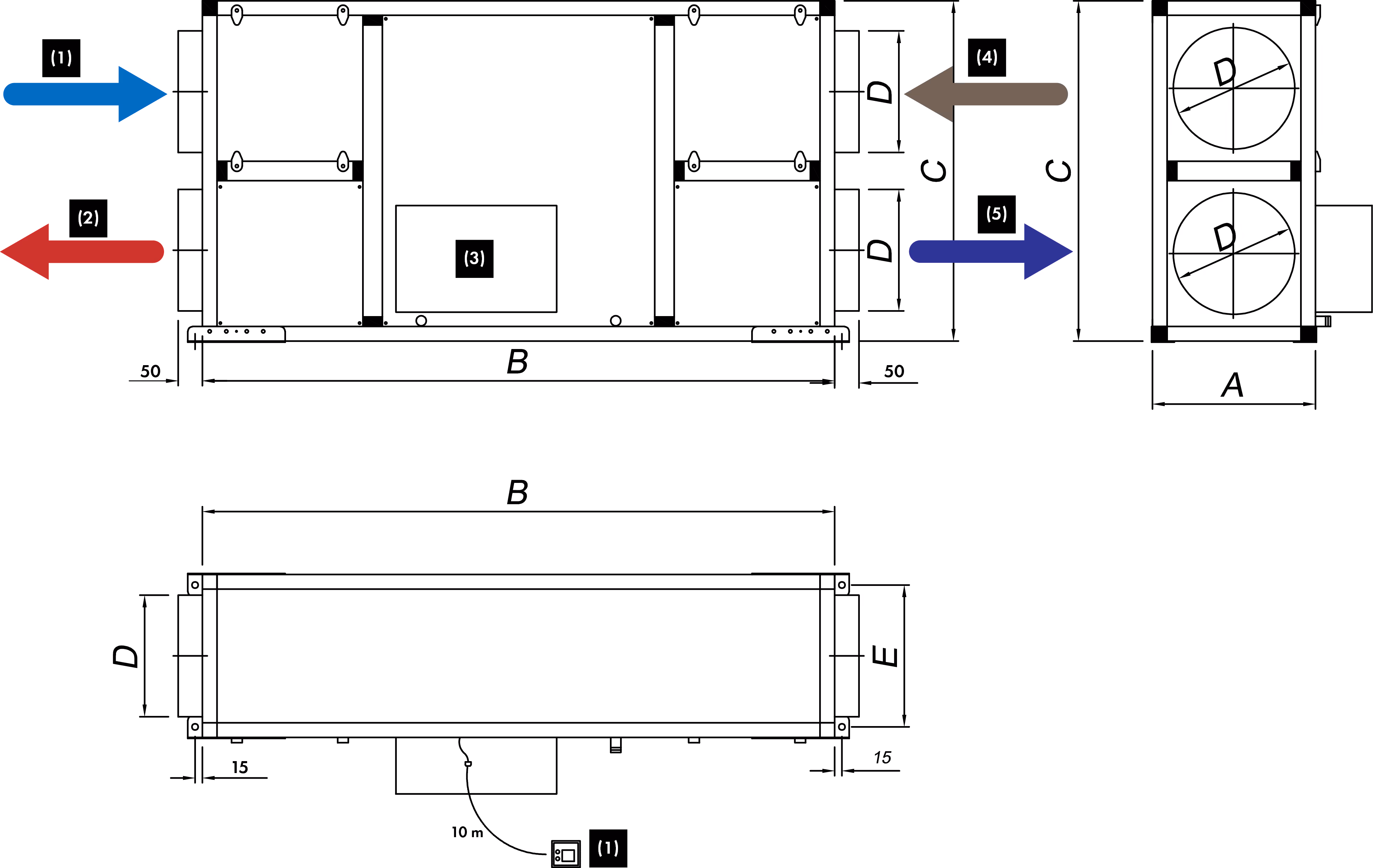

ATRAVANCAMENTOS E PESOS

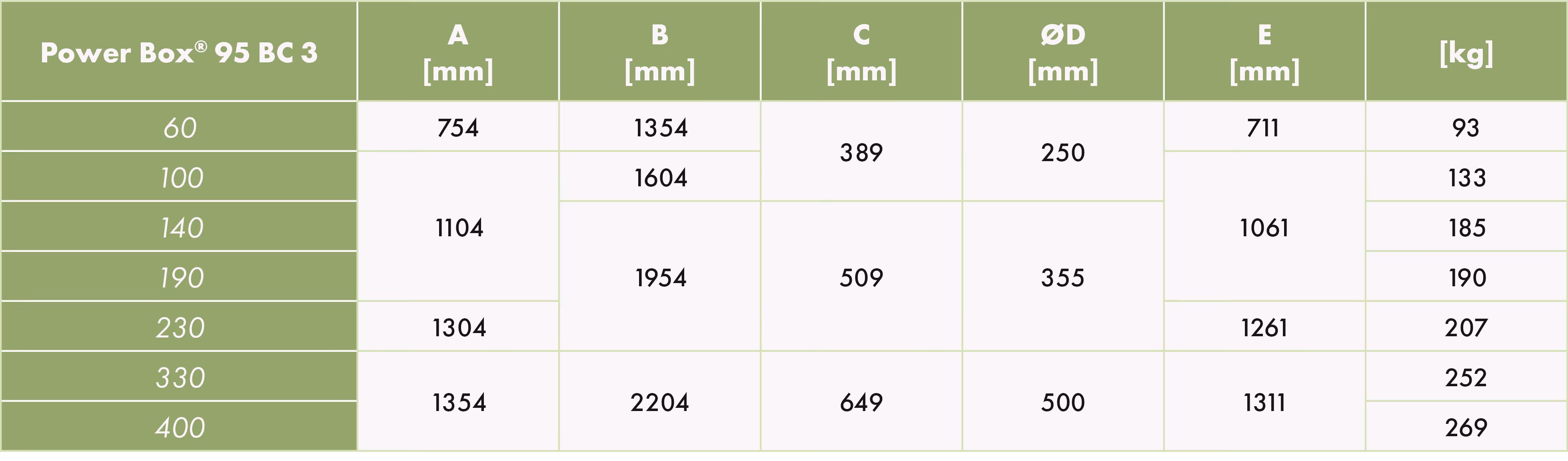

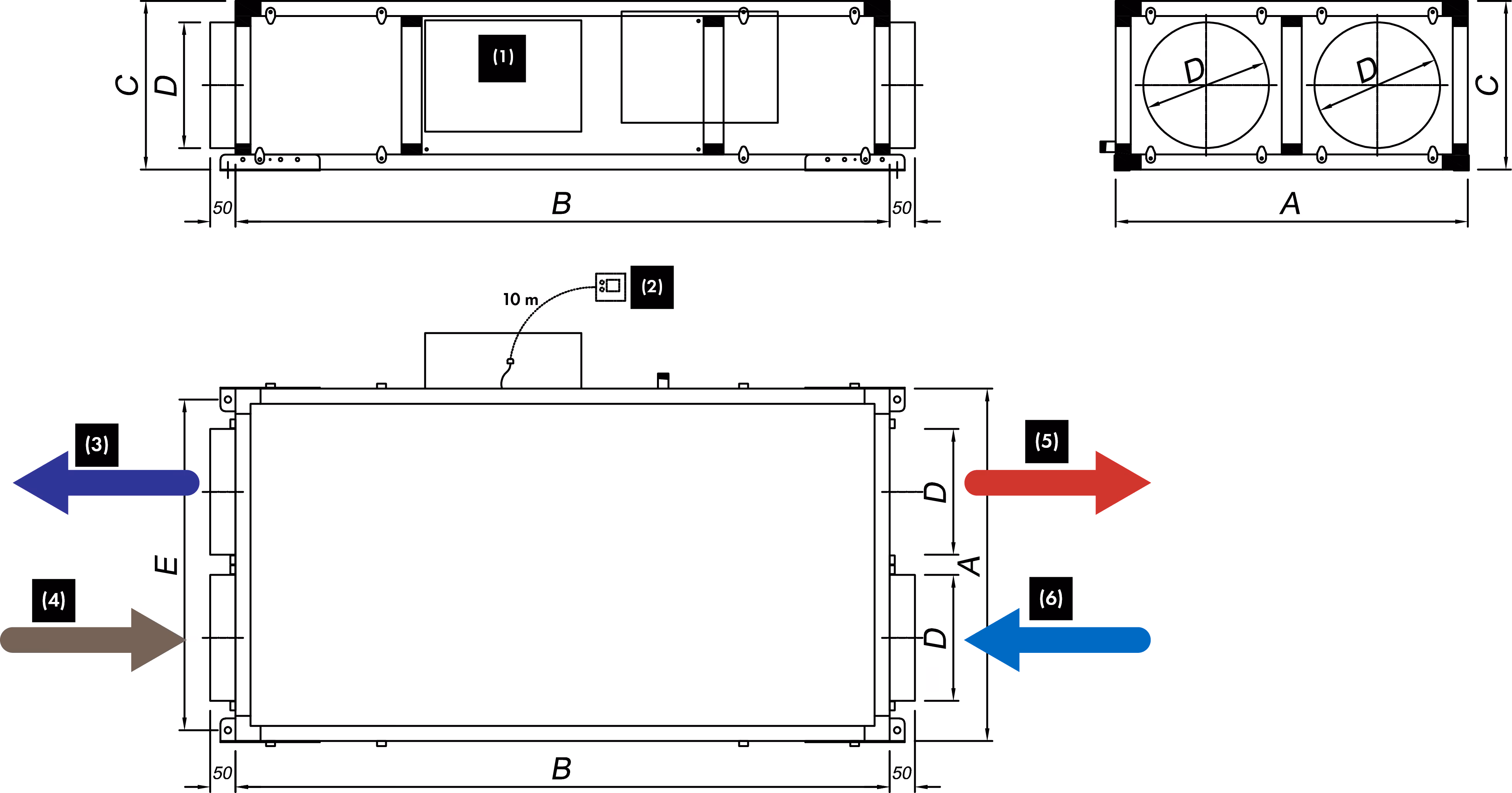

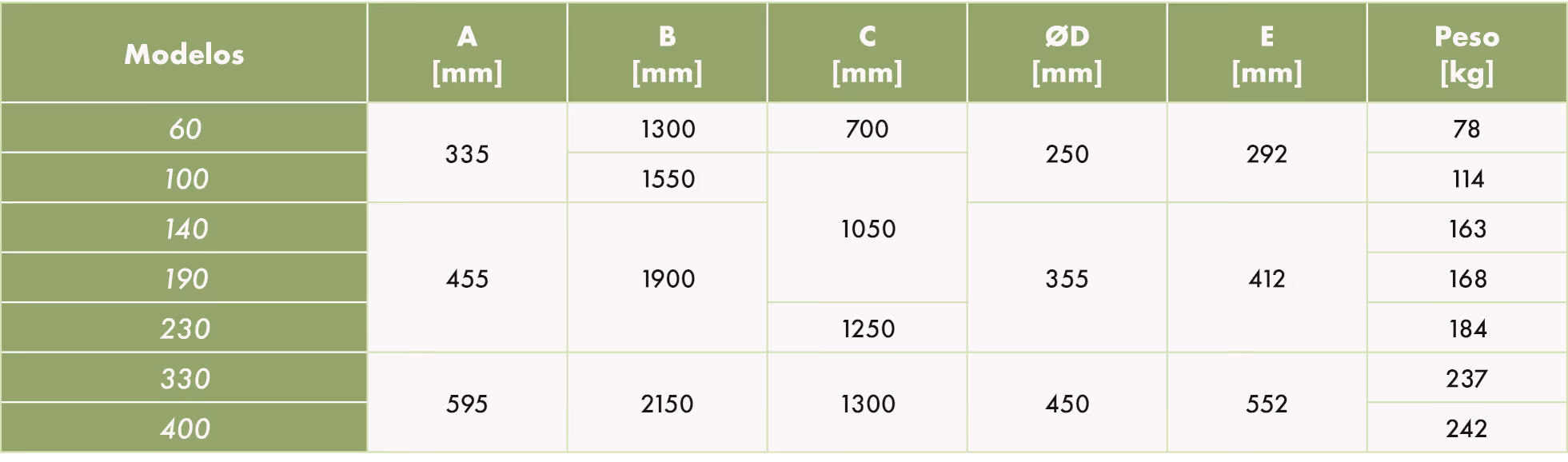

Power Box® 95 BC 3 horizontal: modelos 60 até 400
Com isolamento standard

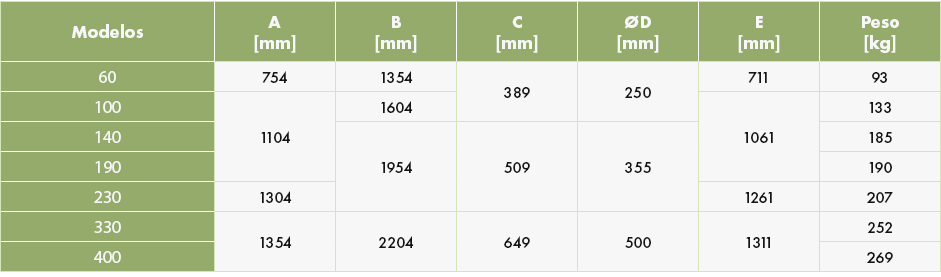

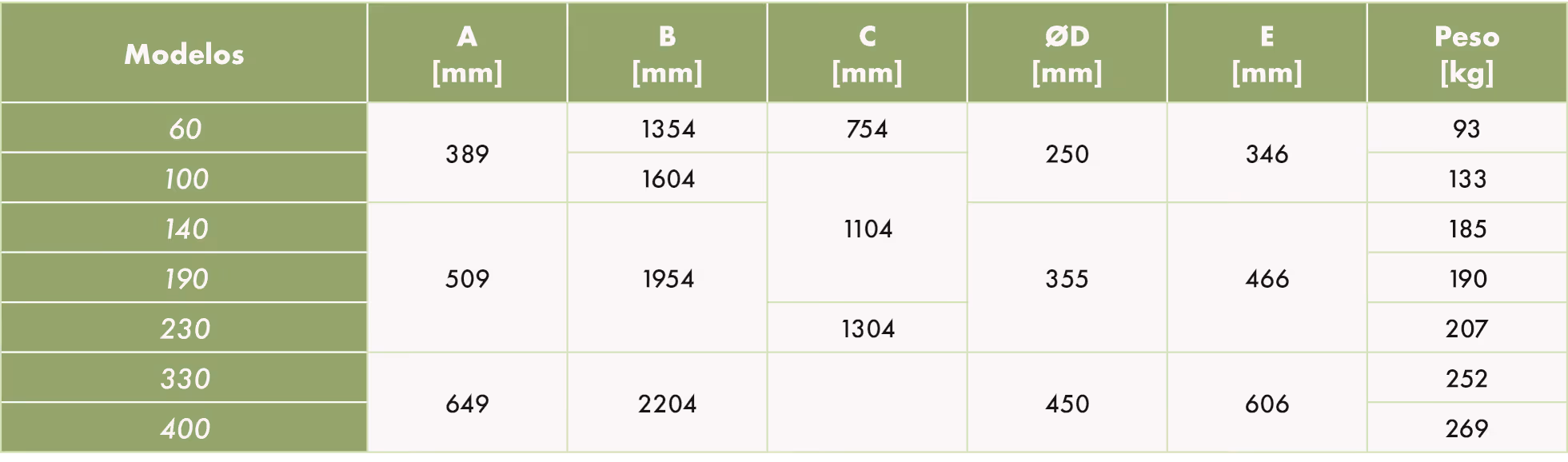

Com isolamento opcional de 50 mm

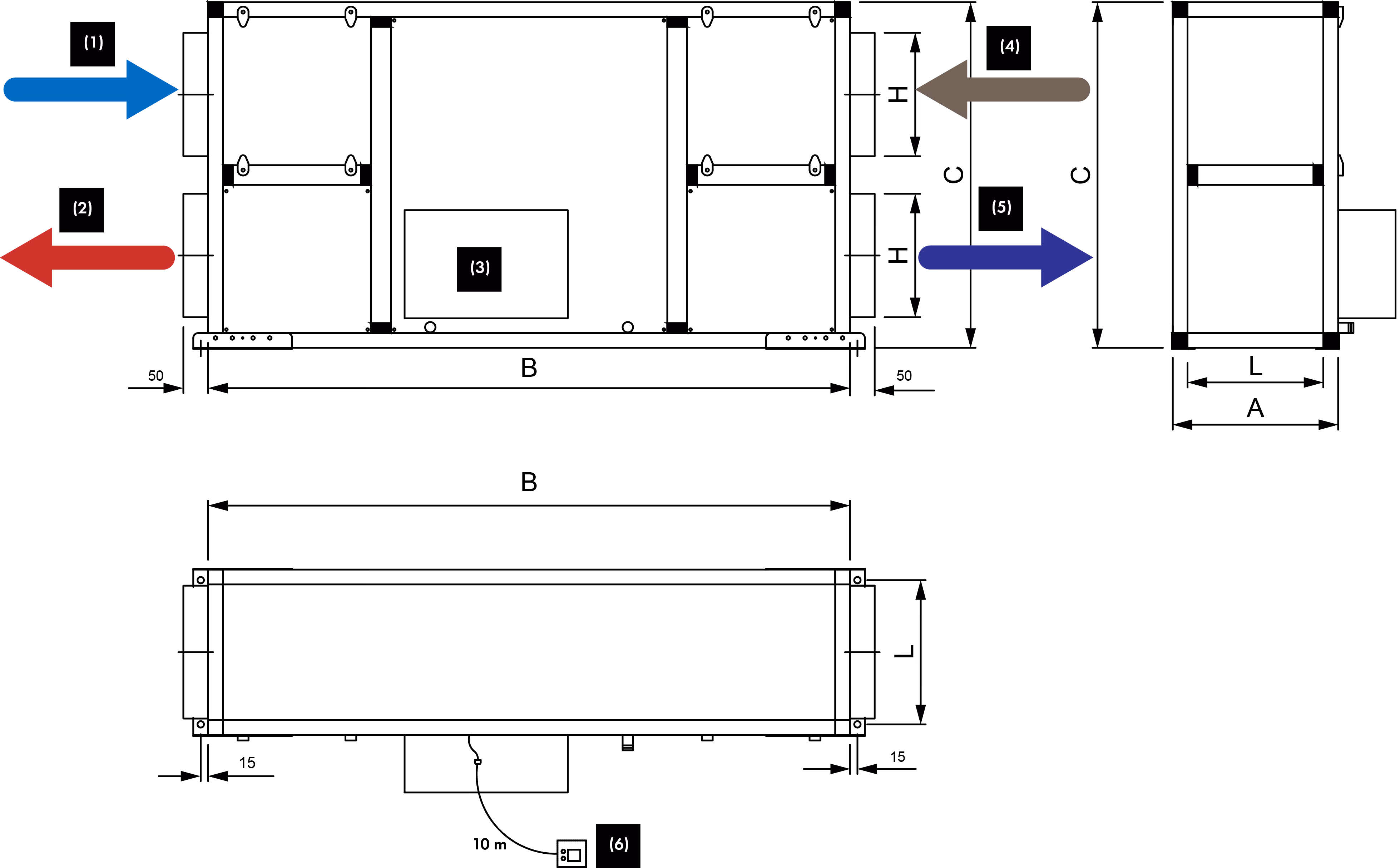

Power Box® 95 BC 3 vertical: modelos 60 até 400
Com isolamento standard
Com isolamento opcional de 50 mm

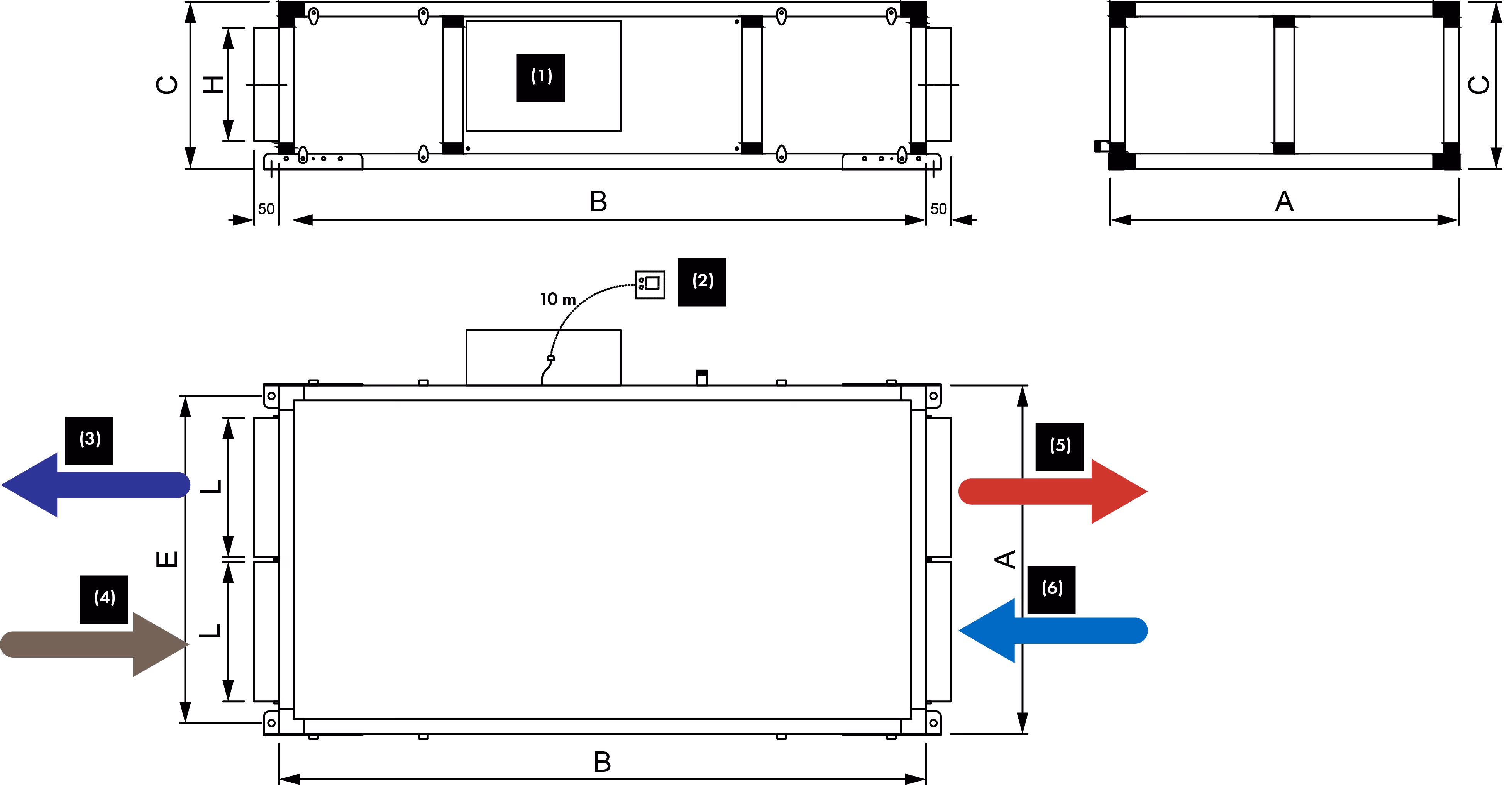

Power Box® 95 BC 3 horizontal: modelos 500 e 650
Com isolamento standard
Com isolamento opcional de 50 mm
Power Box® 95 BC 3 vertical: modelos 500 e 650
Com isolamento standard
Com isolamento opcional de 50 mm

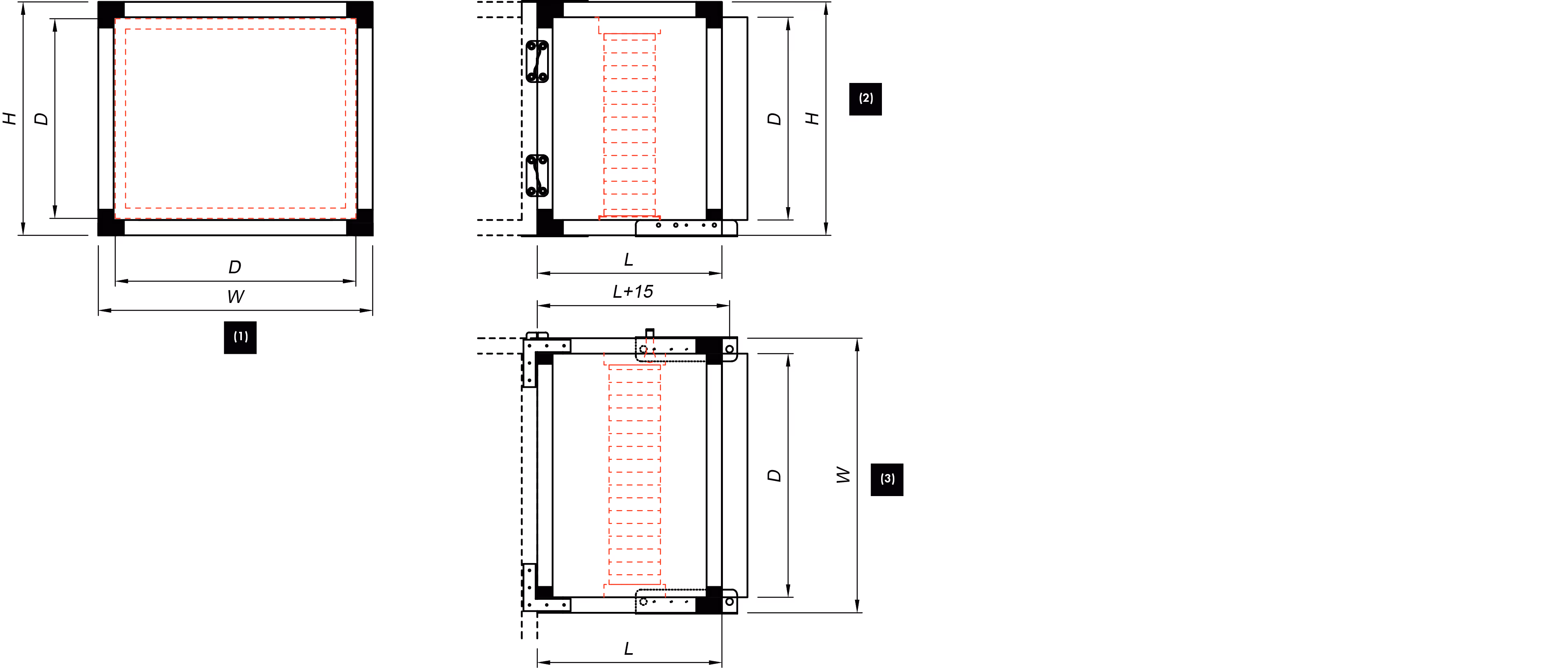

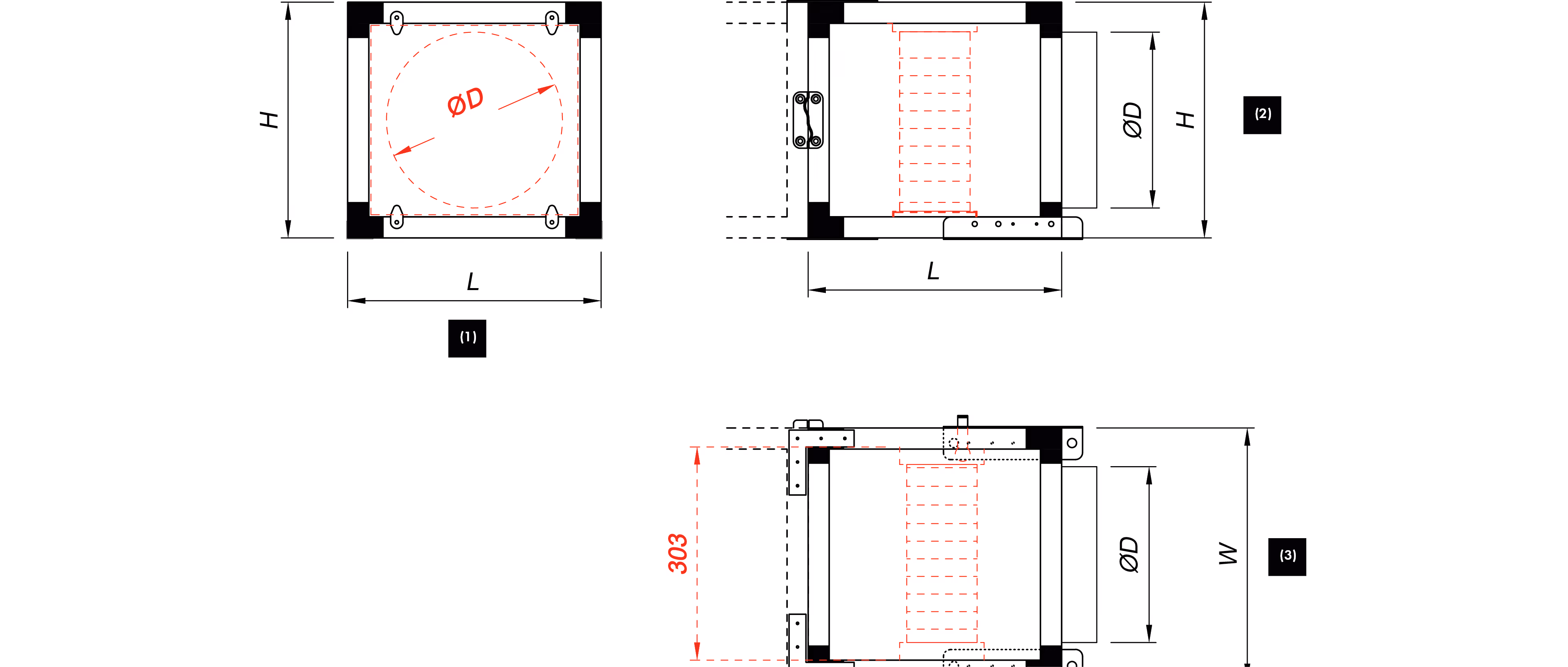

Bateria de aquecimento a água
Modelos 60 até 400
Modelos 500 até 650
Para informações sobre as baterias elétricas por favor consulte-nos.

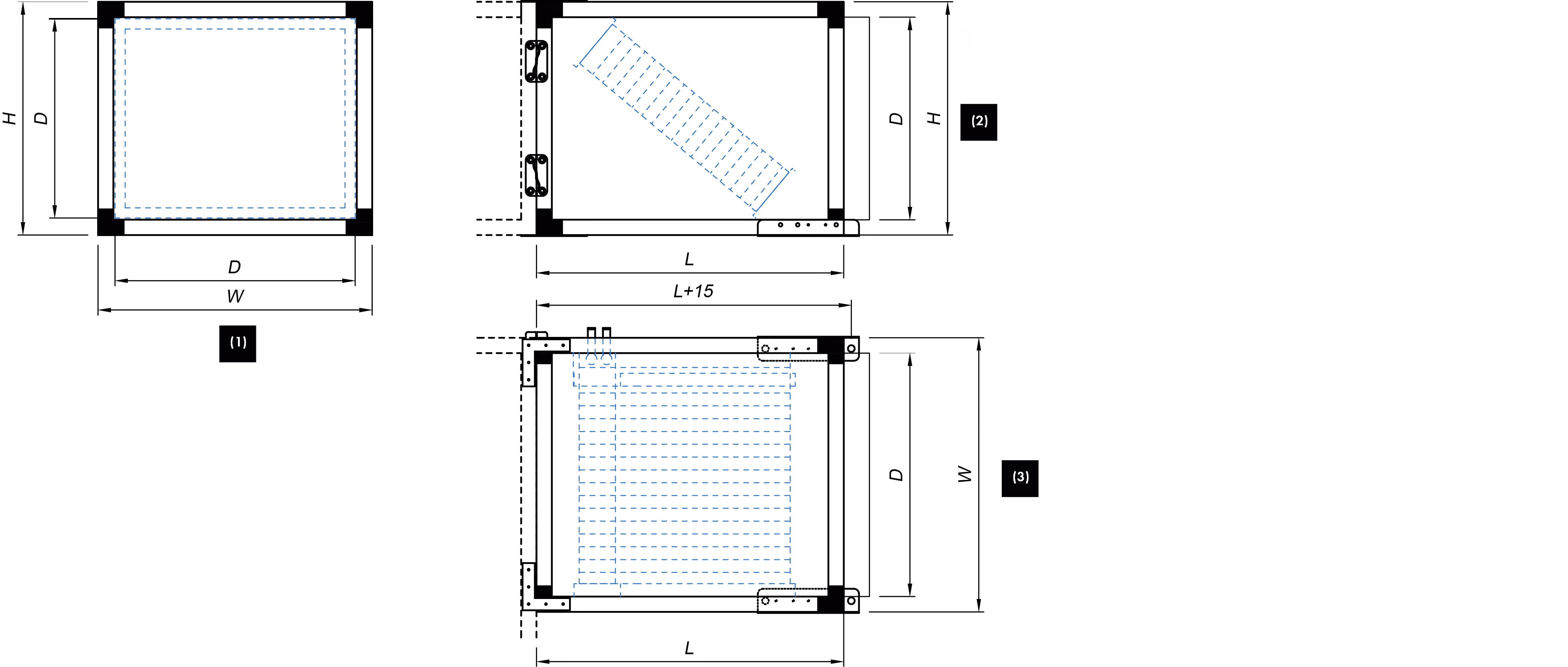

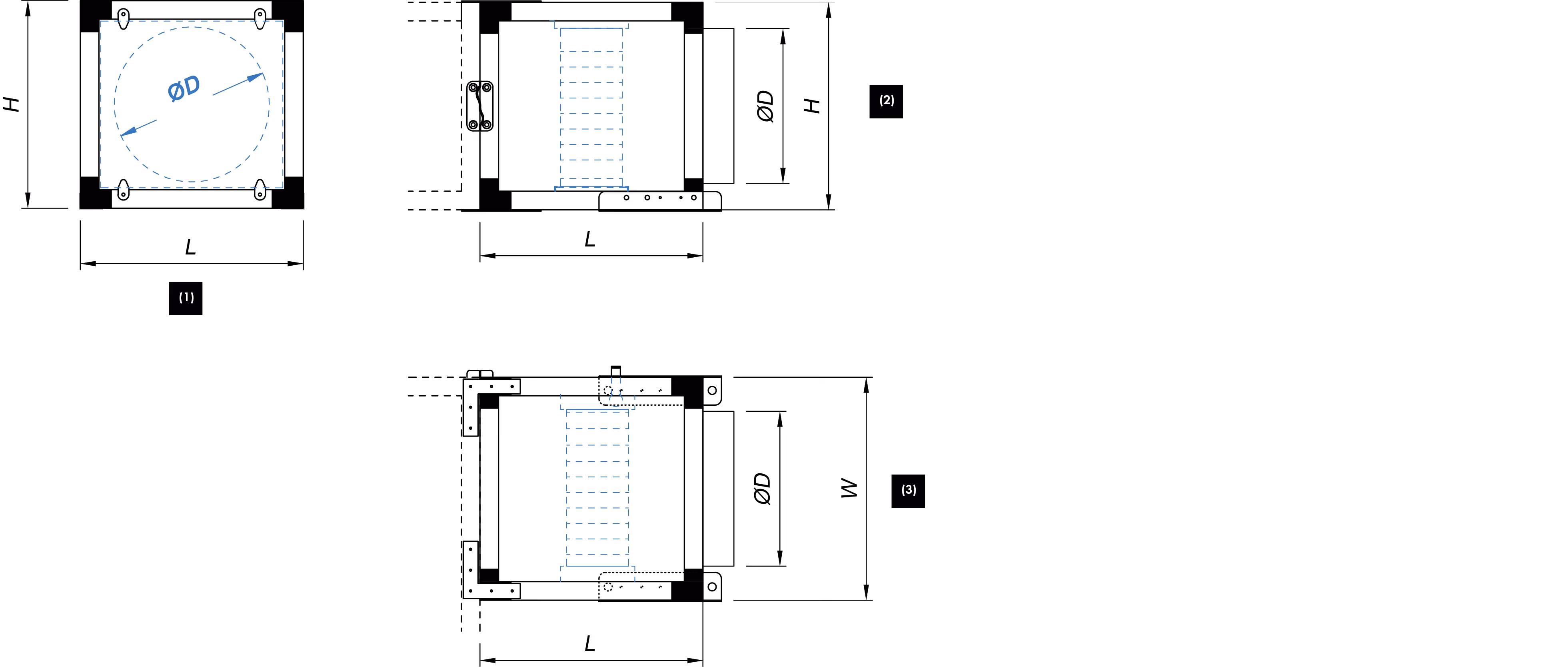

Bateria change over e DX
Modelos 60 até 400
Modelos 500 até 650

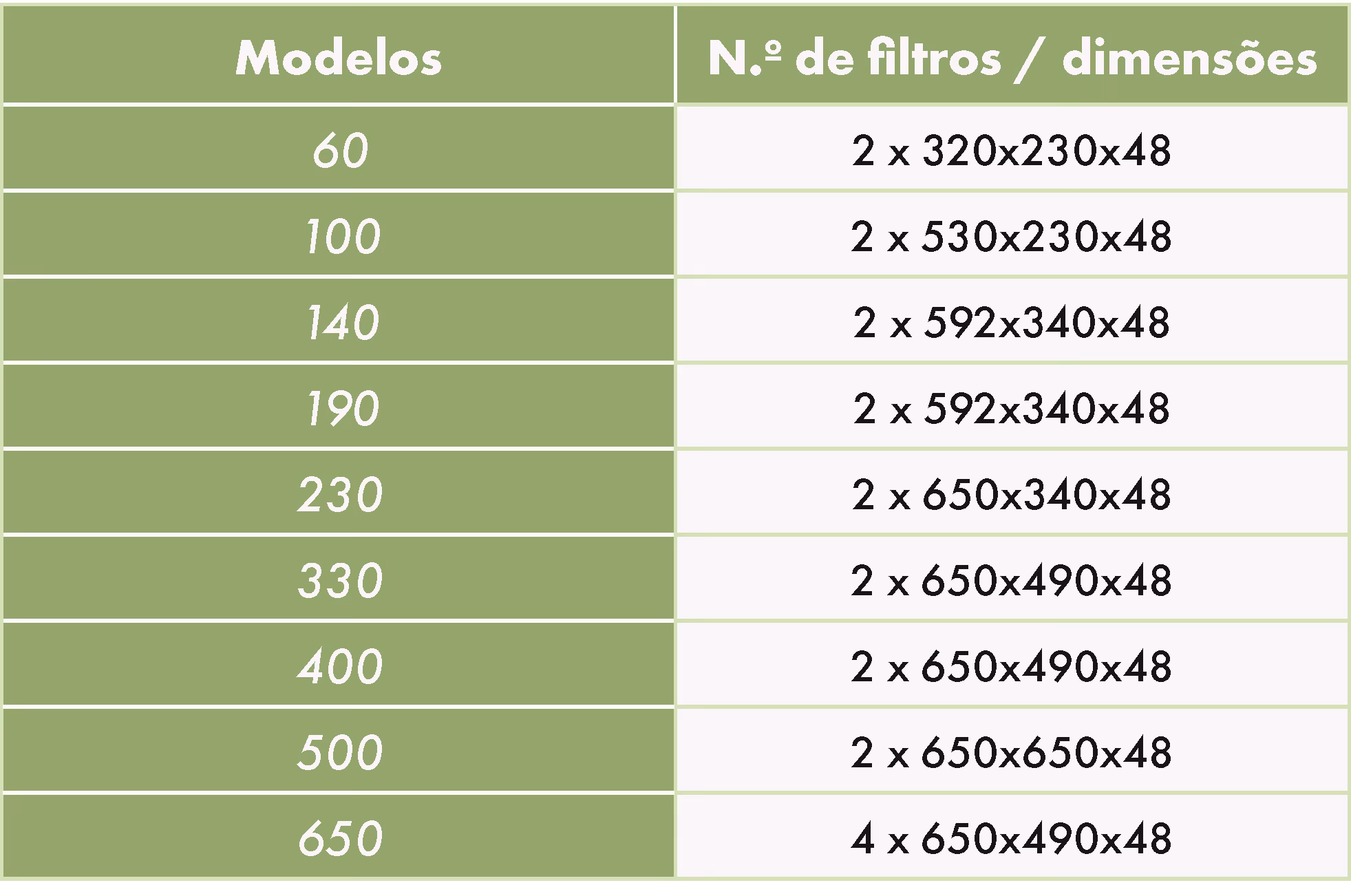

DIMENSÕES E QUANTIDADES DOS FILTROS STANDARD POR MODELO

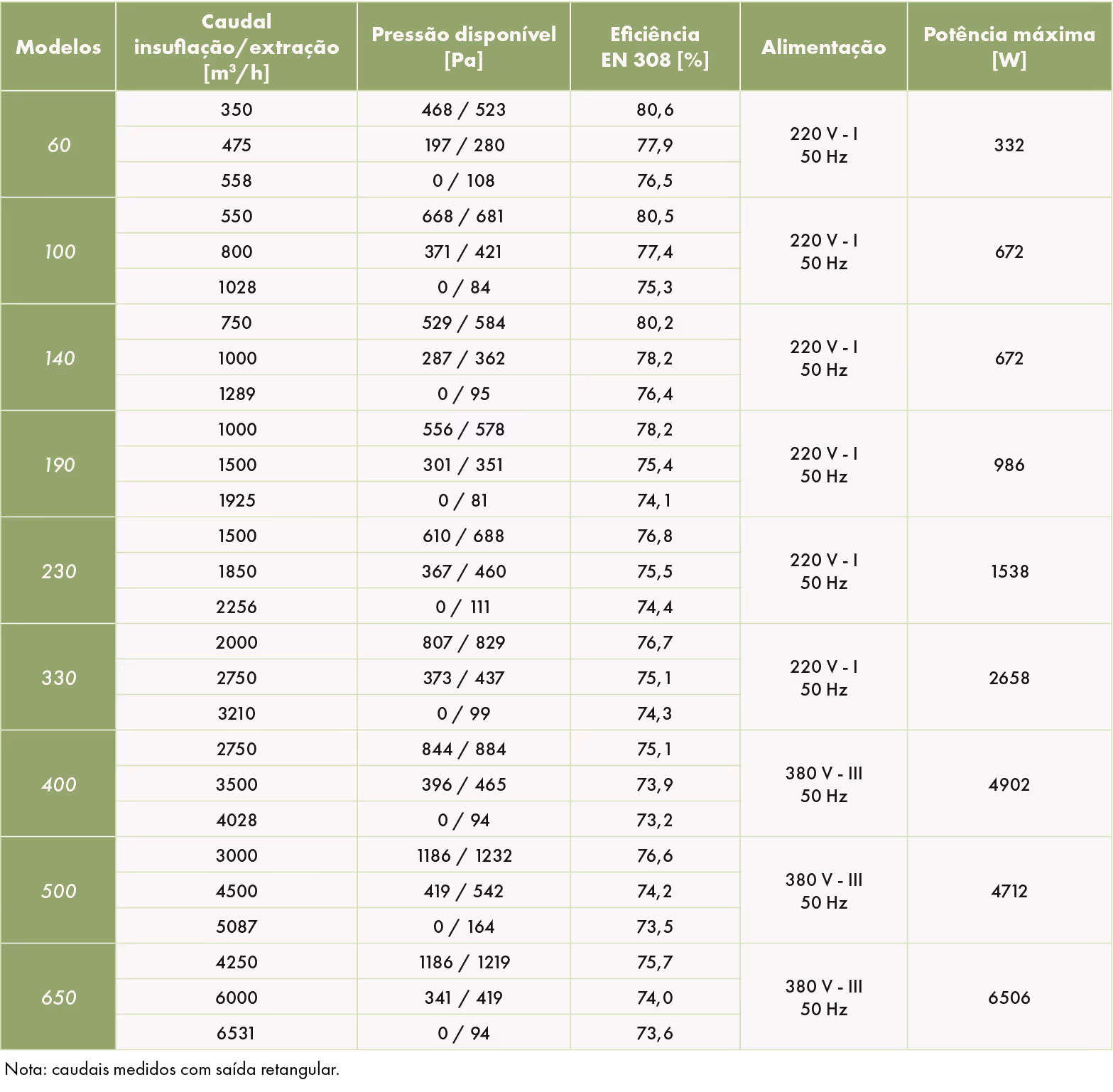

CARACTERÍSTICAS TÉCNICAS GERAIS POWER BOX® 95 BC 3
CARACTERÍSTICAS DAS BATERIAS DE AQUECIMENTO A ÁGUA
Regime de água:
- Verão: 7/12º C.
- Inverno: 50/45º C.
Versões horizontal e vertical
CARACTERÍSTICAS DA BATERIA DE ARREFECIMENTO A ÁGUA
Versões horizontal e vertical
CARACTERÍSTICAS DA BATERIA DX

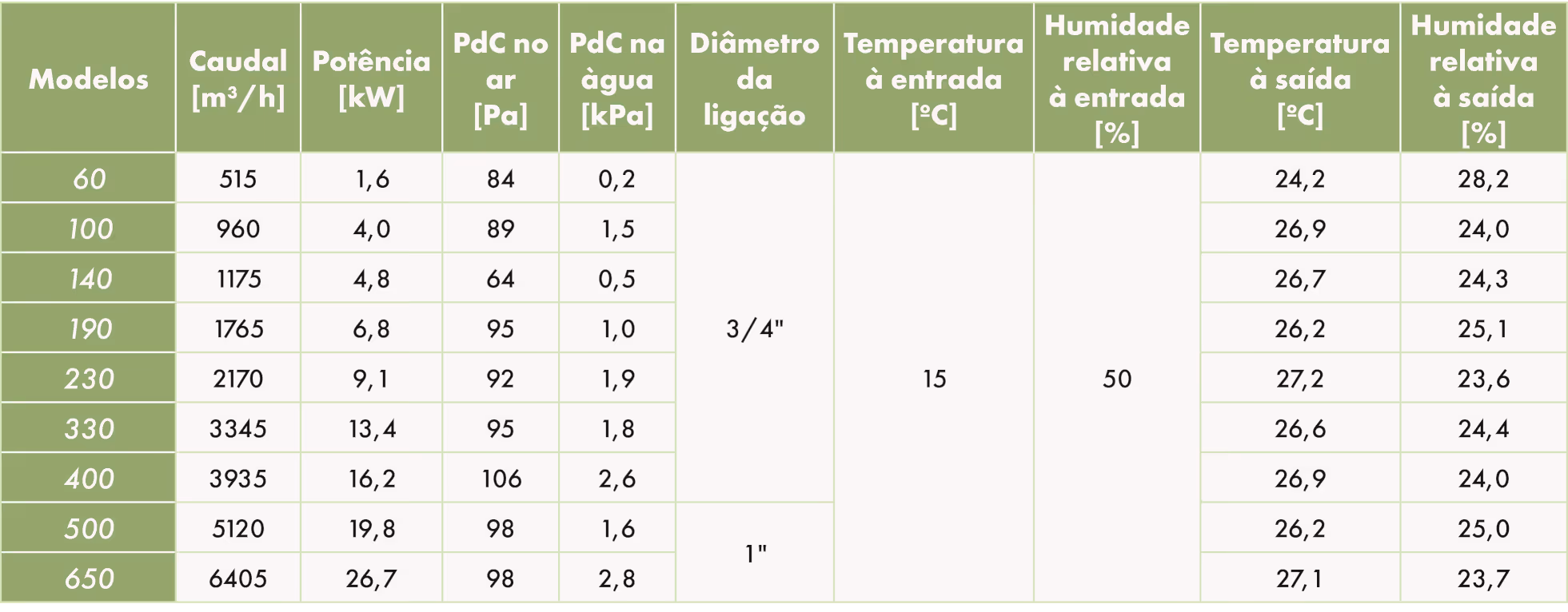

Aquecimento

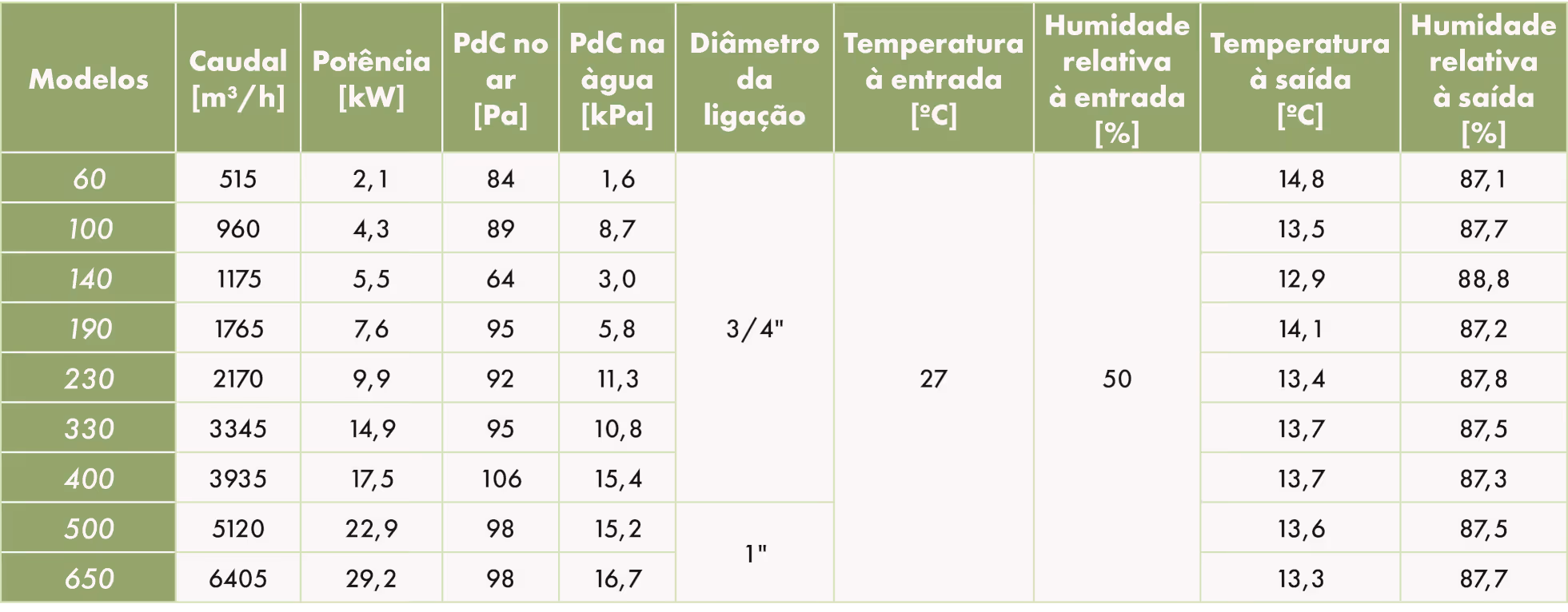

Arrefecimento

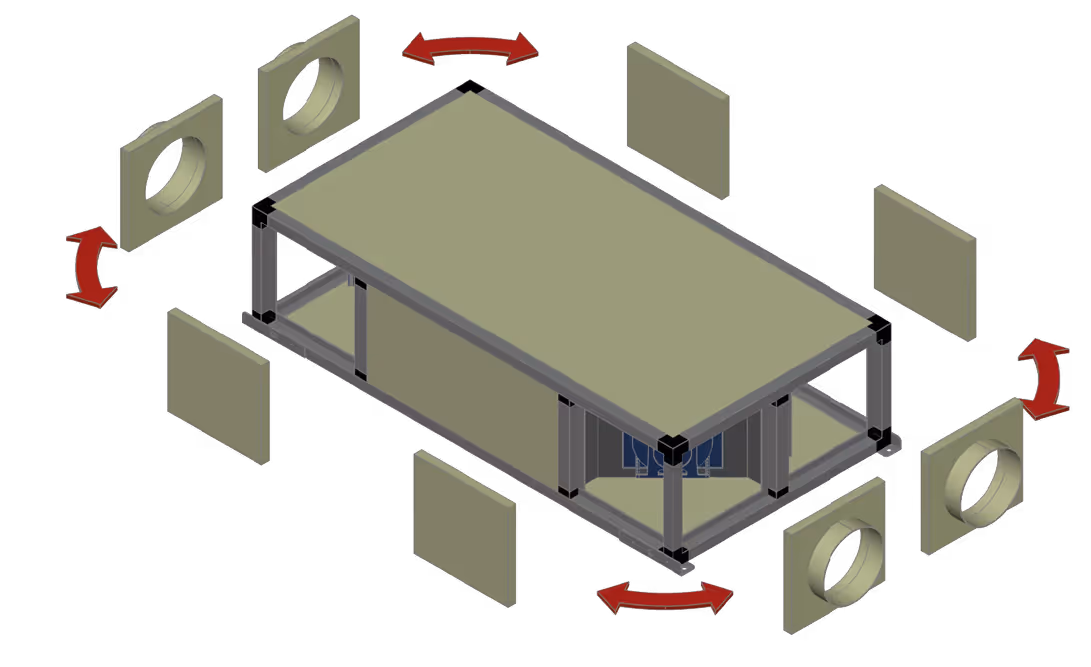

VISTA EXPLODIDA

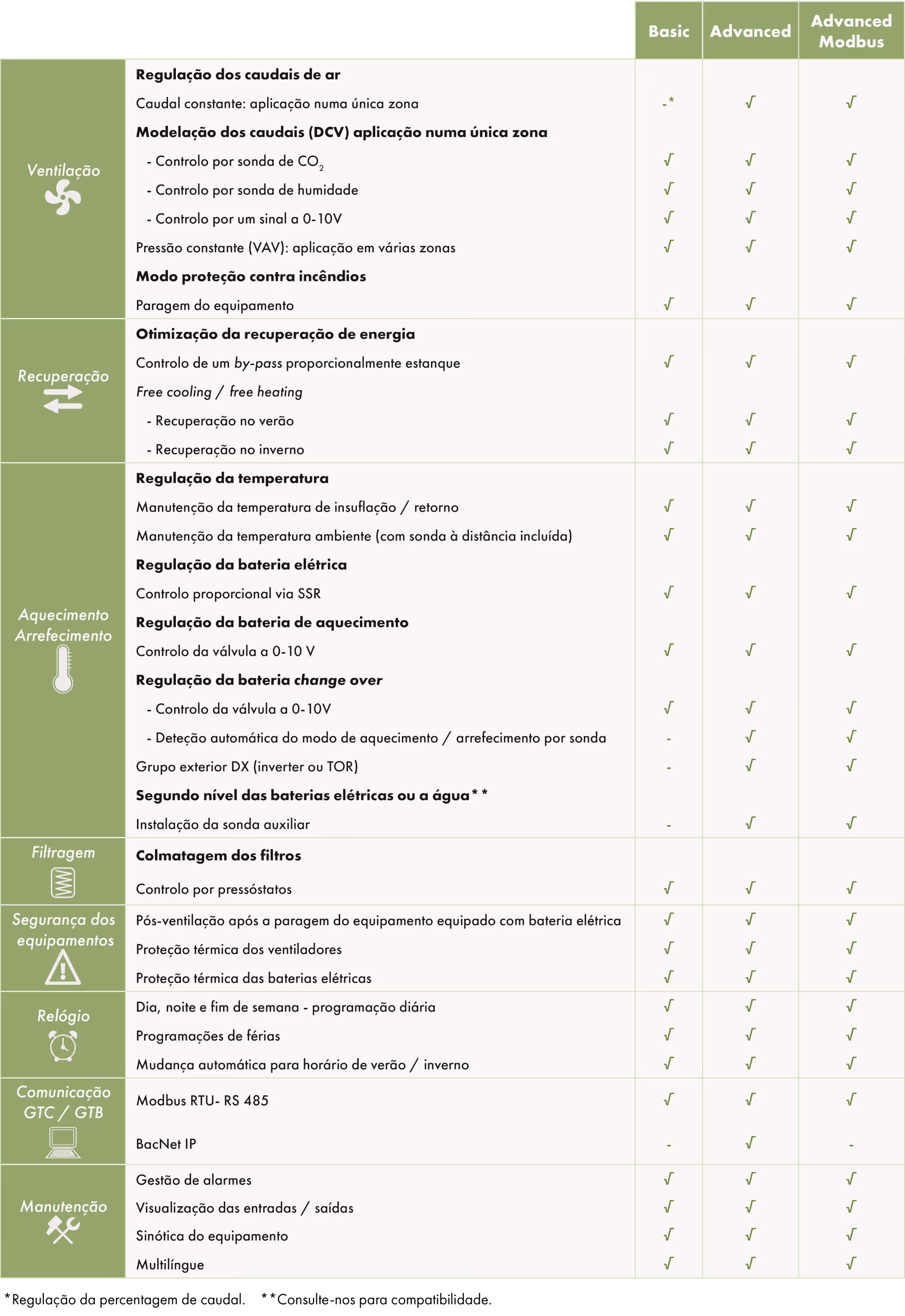

REGULAÇÃO
Controlo Basic, Advanced e Advanced ModBus:
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
- Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- Comprimento do cabo fornecido de base: 10 m.
- Ligação com fios. - Comando à distância para o utilizador final (opcional):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).
Solução Plug & Play com:
- Sondas de temperatura.
- 1 sonda de proteção do permutador.
- 2 pressóstatos para indicação de colmatação dos filtros.
- 2 transdutores standard nos ventiladores para medição de caudal na versão Advanced, com possibilidade de um transdutor adicional para funcionamento VAV.
Regulação dos caudais:
- Caudal variável por sinal 0-10 V.
- Caudal e pressão constante com versão Advanced.
- Caudal e pressão constantes com versão Advanced e Advanced Modbus.
Descrição da regulação:

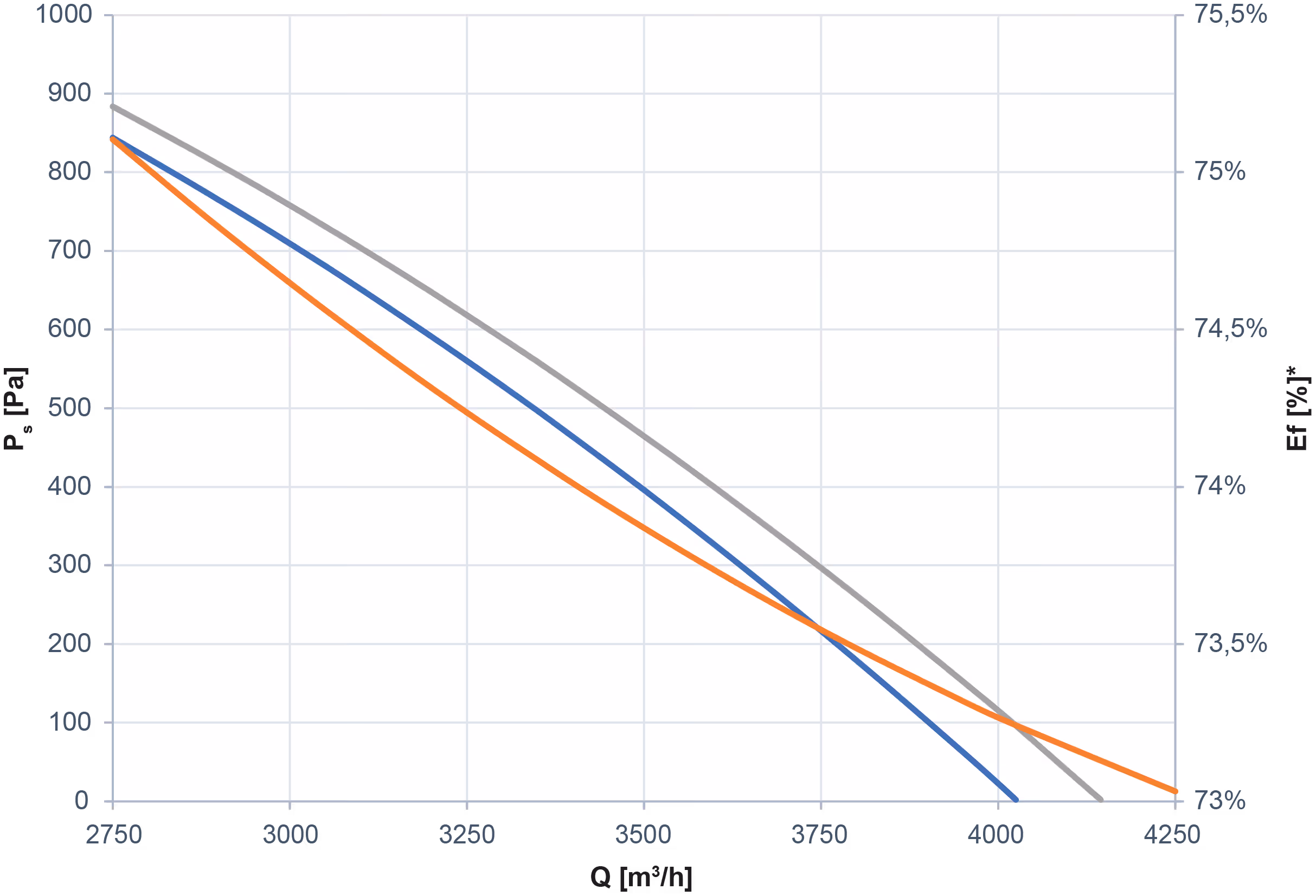

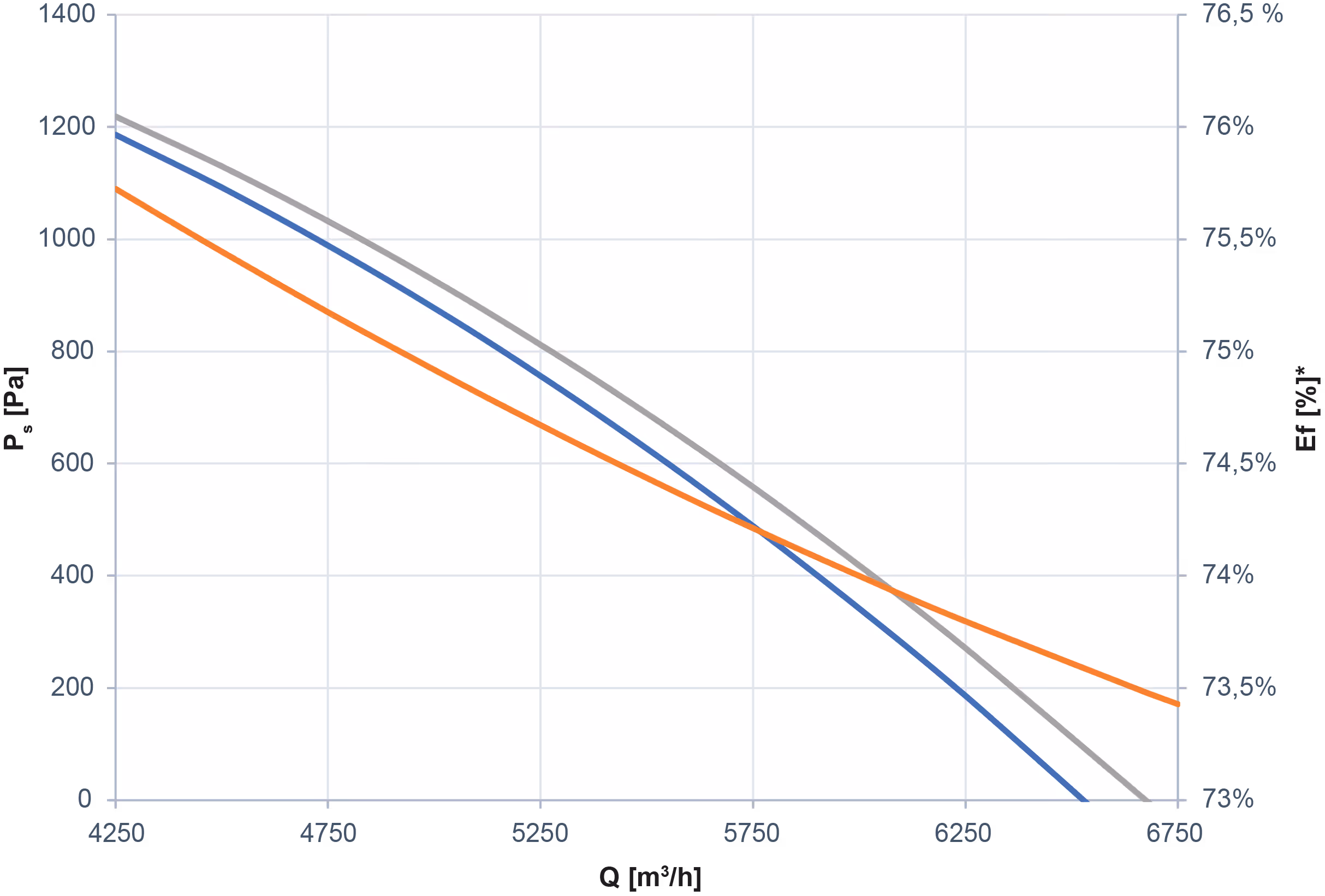

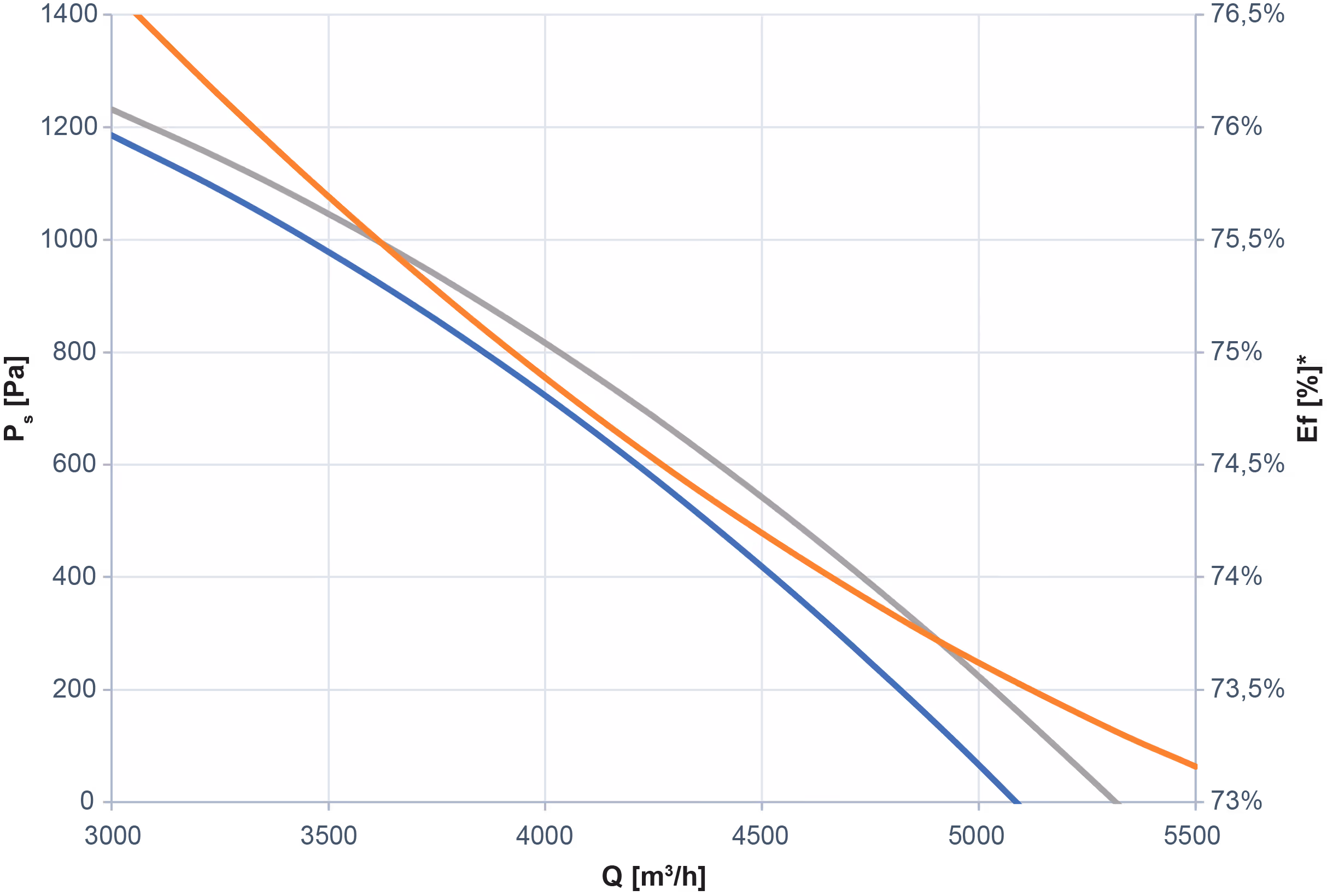

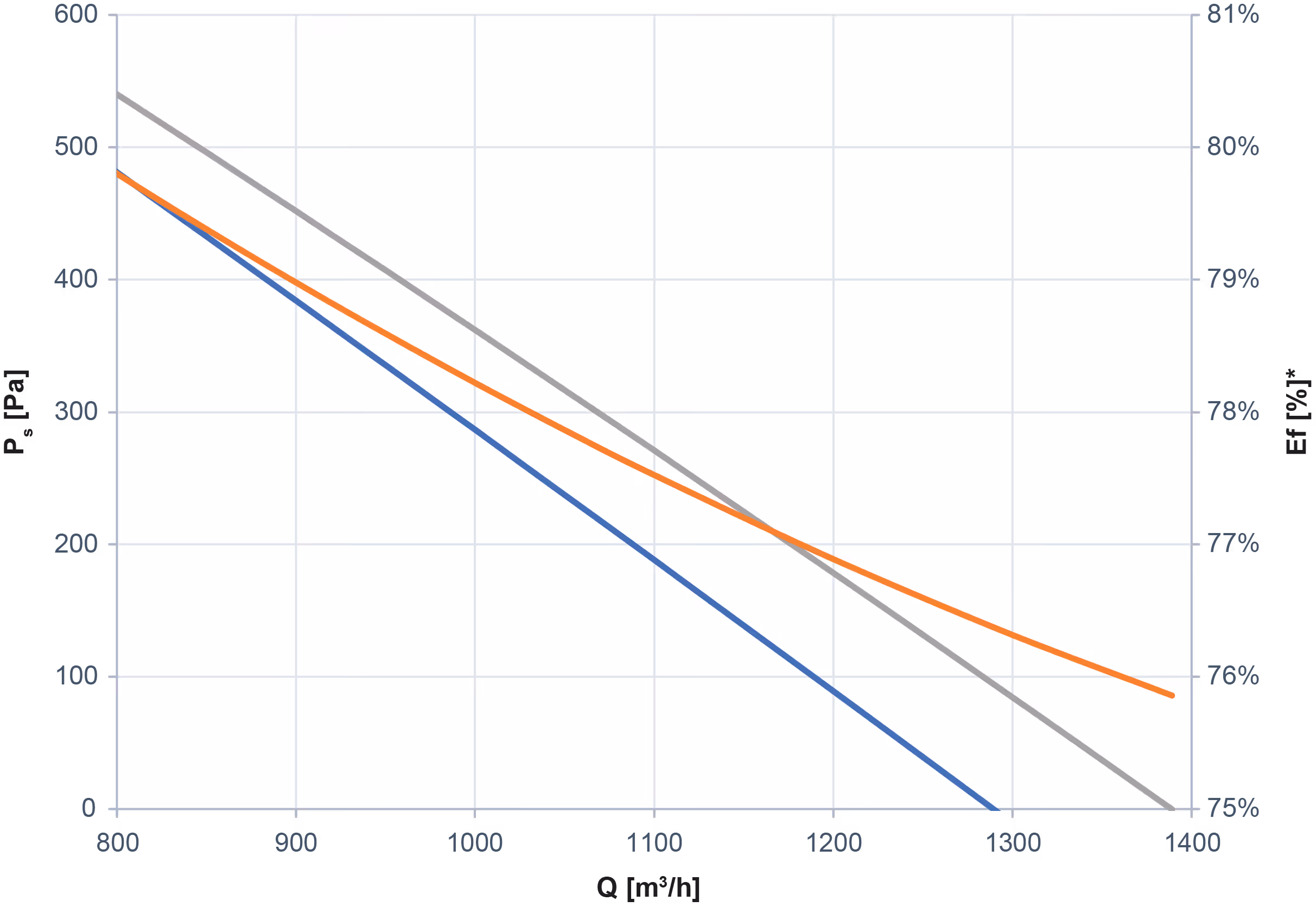

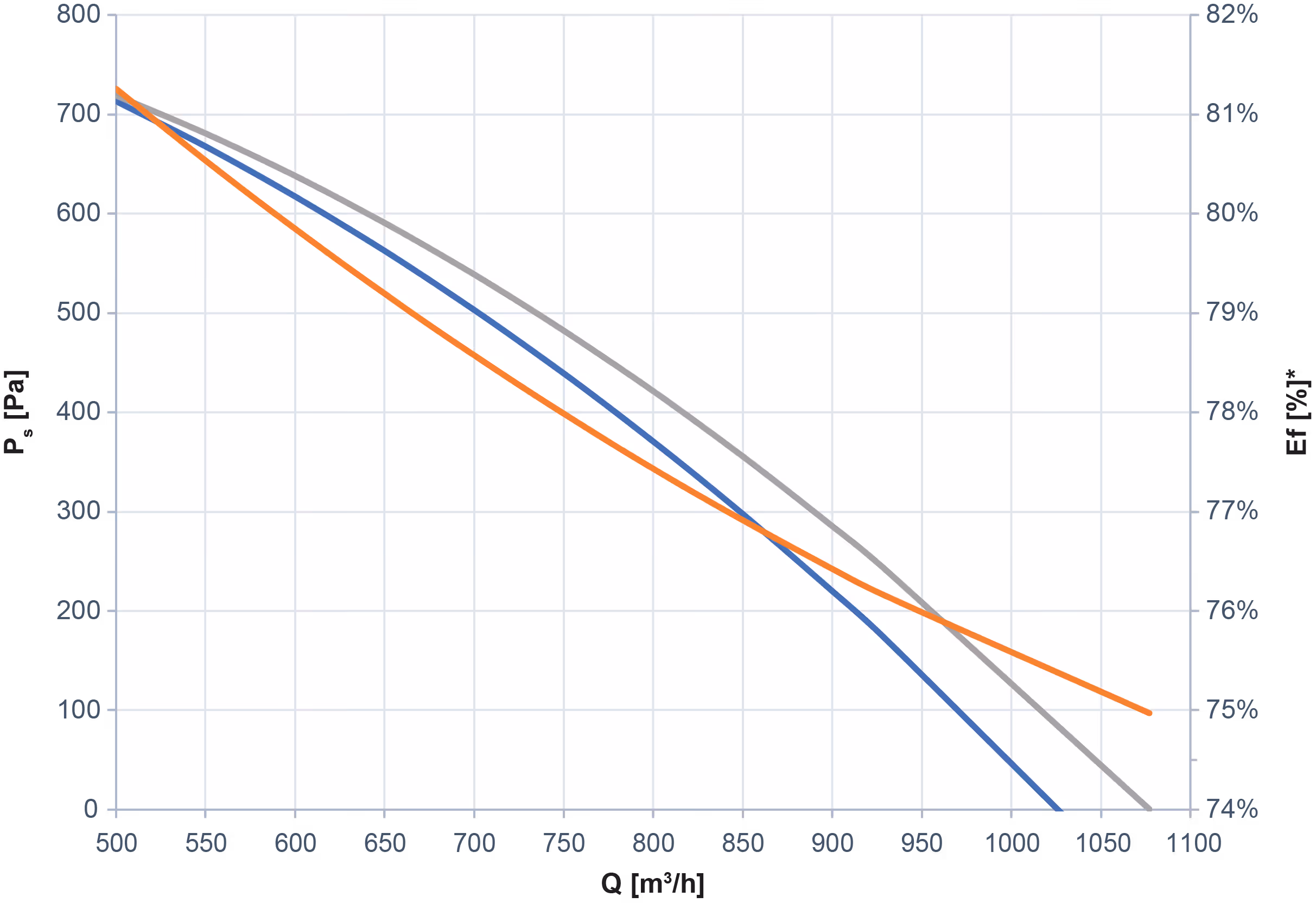

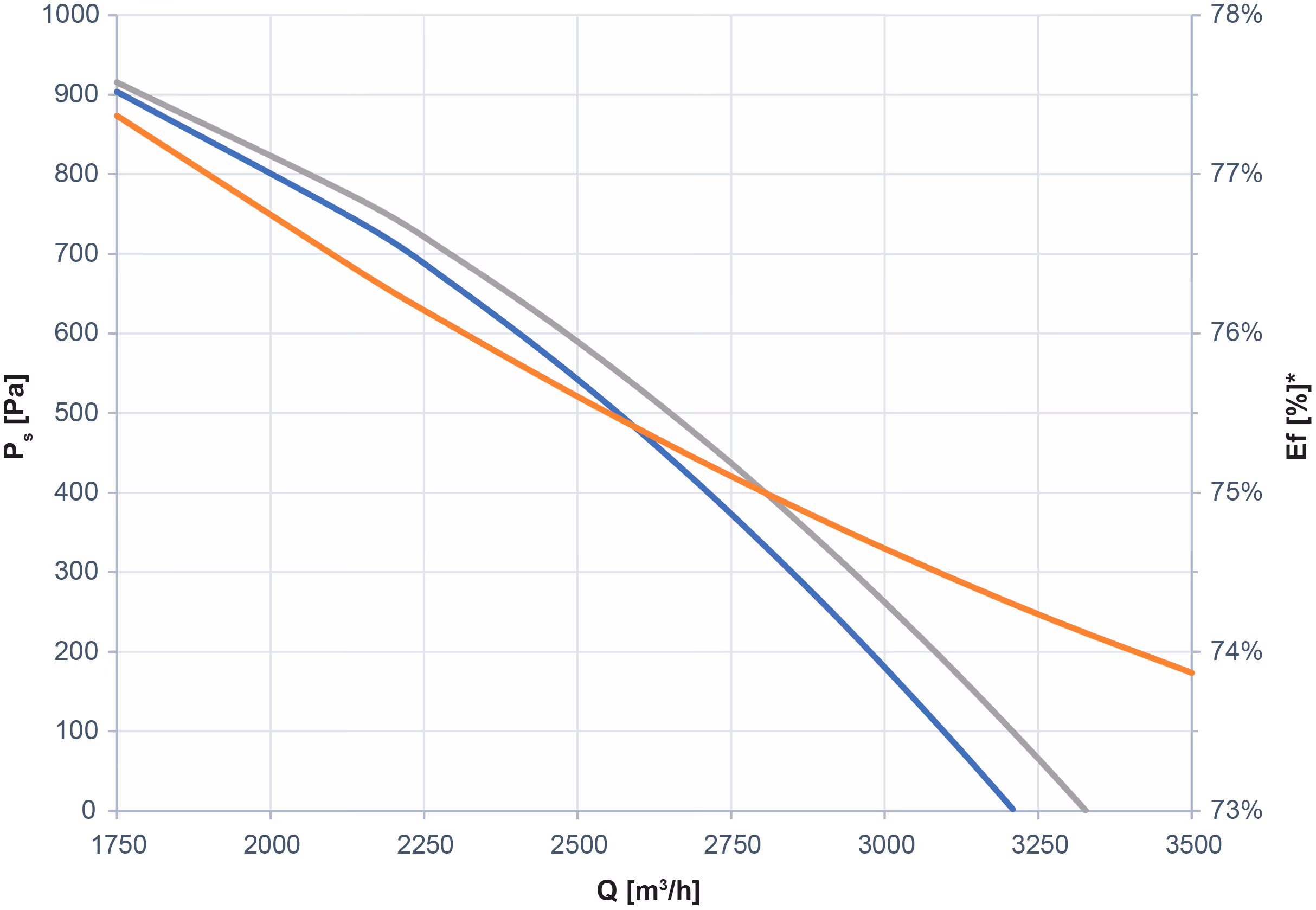

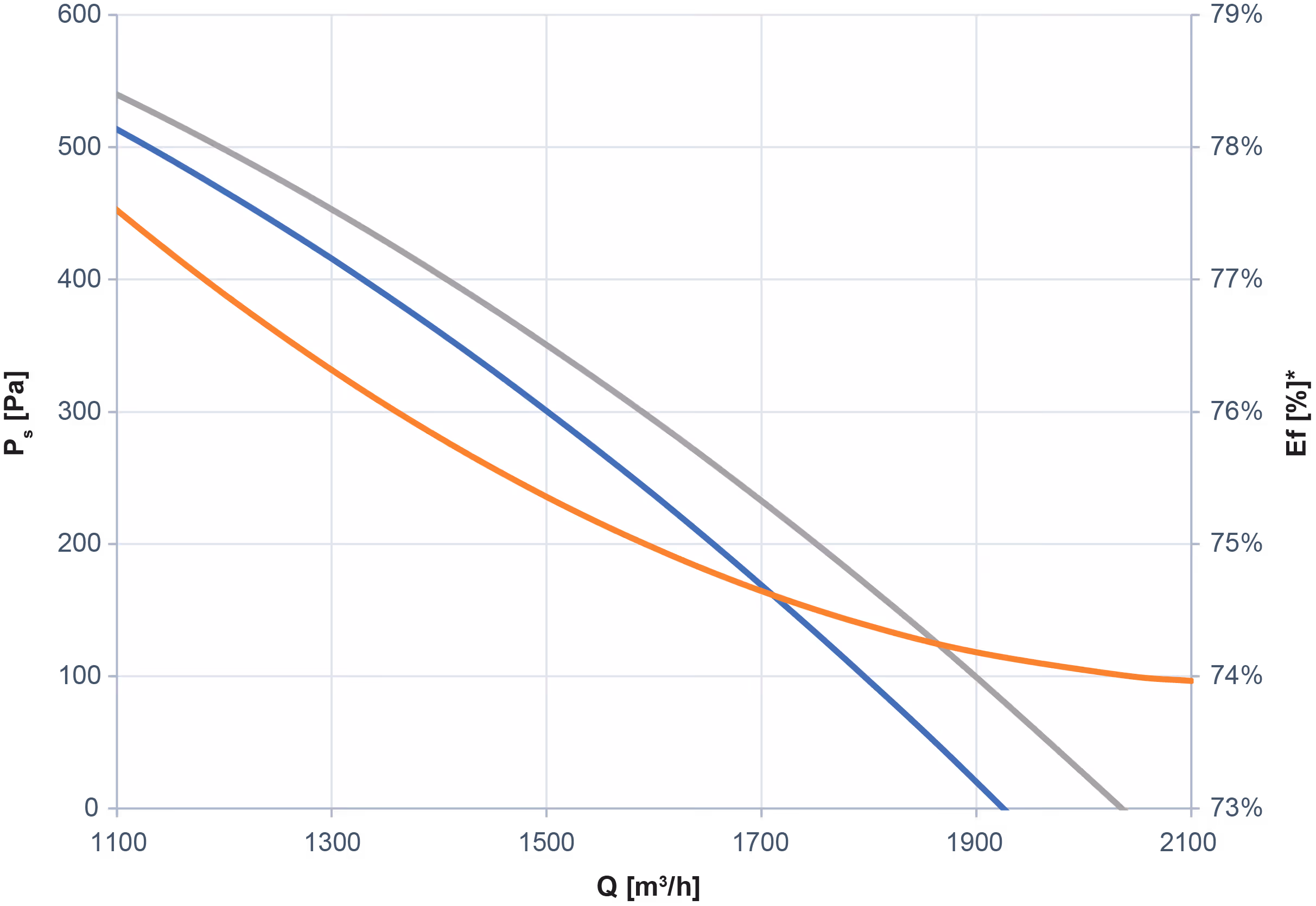

CURVAS DE SELEÇÃO

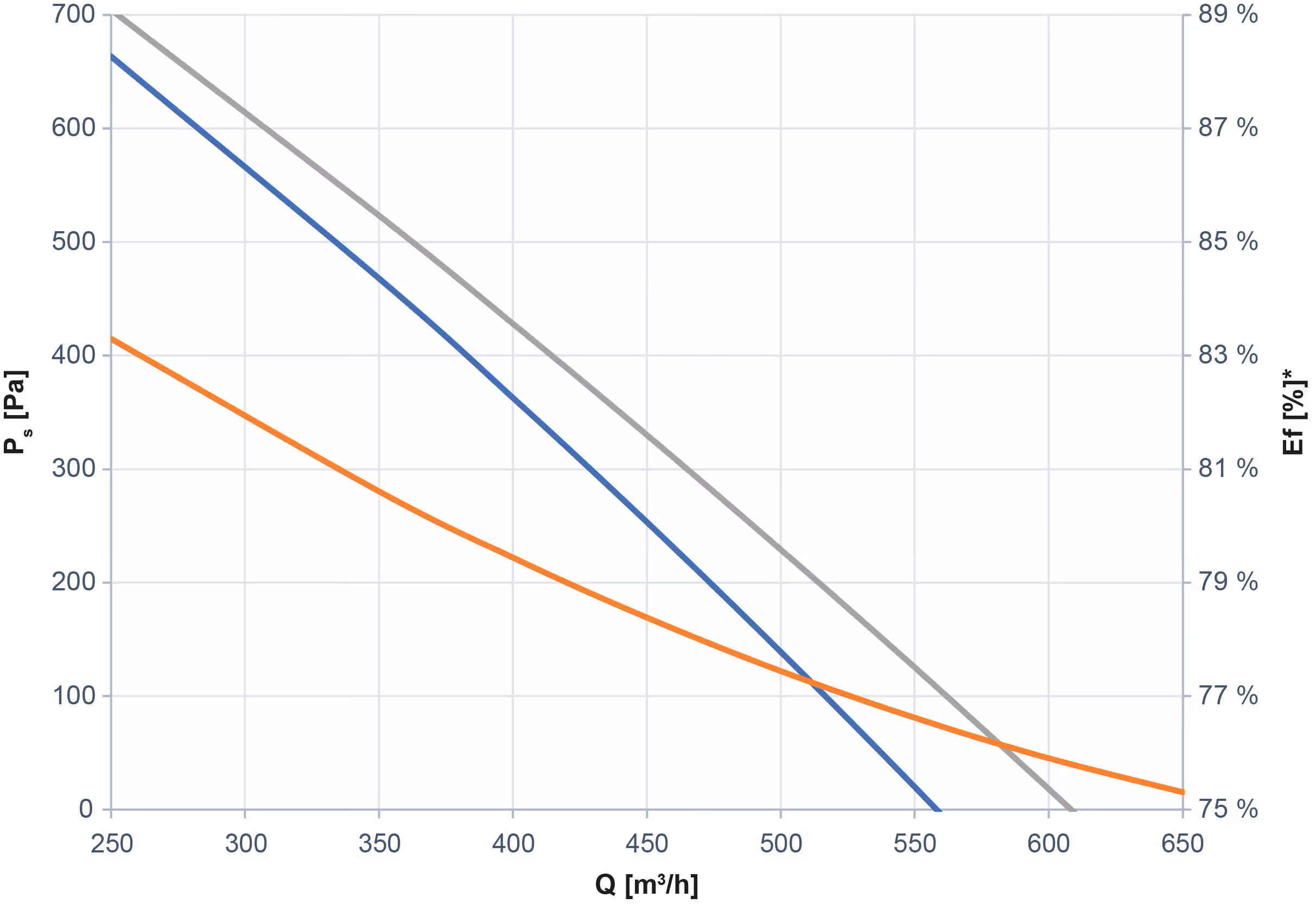

Modelo 60 horizontal / vertical
Modelo 100 horizontal / vertical
Modelo 140 horizontal / vertical
Modelo 190 horizontal / vertical

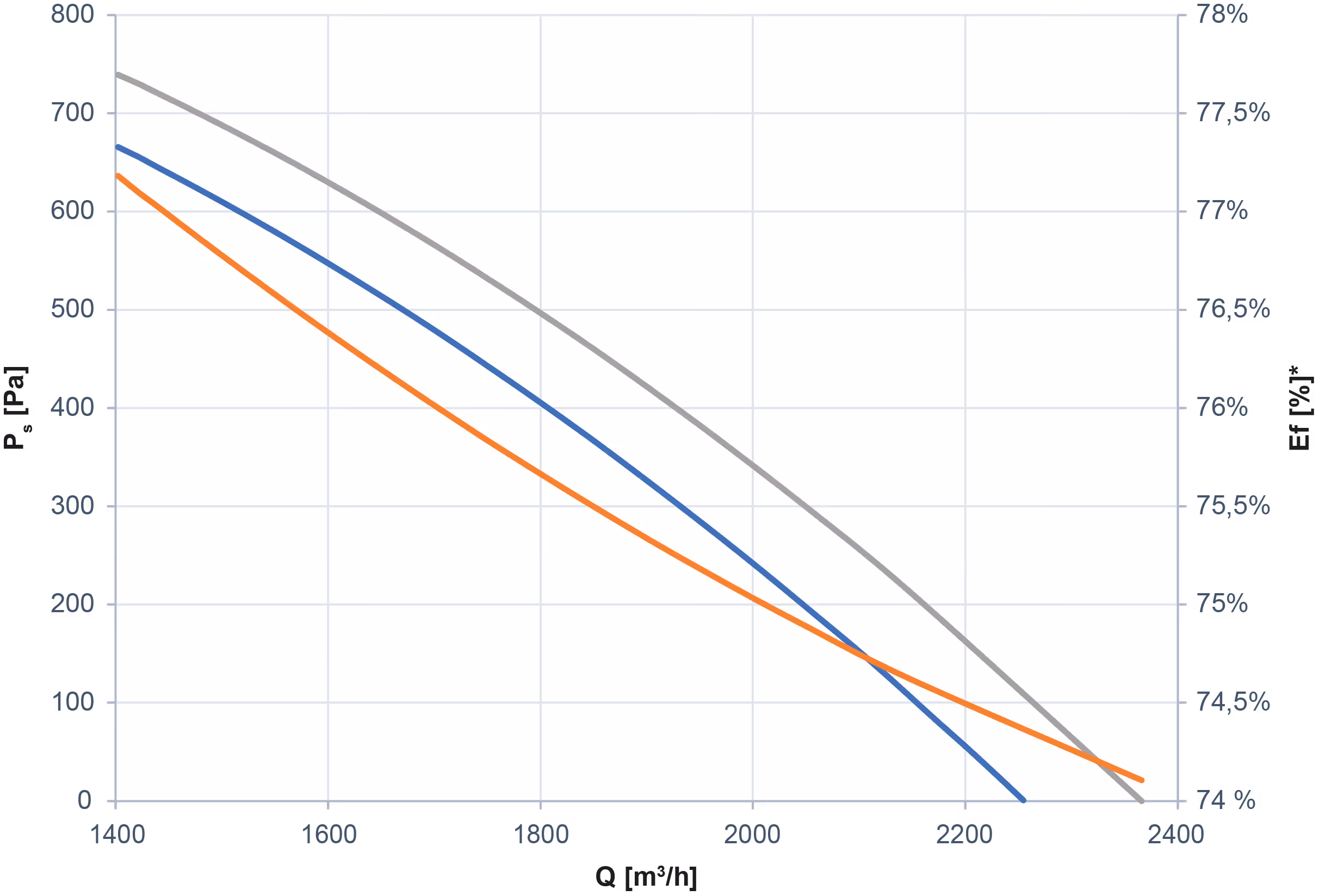

Modelo 230 horizontal / vertical
Modelo 330 horizontal / vertical
Modelo 400 horizontal / vertical
Modelo 500 horizontal / vertical
Modelo 650 horizontal / vertical
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Kit válvula Power Box® 95 BC 3
Equipado com servomotor NO.
Registo + servomotor
Sonda de CO₂
Entre 0-1100 ppm e 0-2000 ppm.
Consulte AQUI a ficha de produto para mais informações.
Teto de proteção contra a intempérie Power Box® 95 BC 3
Montados de origem sob pedido.
Obrigatório para instalação no exterior.
Protocolo de comunicação France Air
KNX, BACnet, LON.
Cabo de comando
Comprimento de 10 m (fornecido).
Comando à distância para Power Box® 95 BC 3
Para o utilizador final.
