Vantagens
Conforto e economia:
- o sistema de regulação integrada de origem permite reduzir o tempo e o custo de integração em obra. A programação já está integrada e permite uma grande variedade de cenários de funcionamento.
Flexibilidade da gama:
- múltiplas combinações de módulos o que permite dar resposta a qualquer exigência de tratamento de ar de um projeto e edifício.
Rendimento modulável:
- a unidade Power Play® Max Flex pode ser utilizada para aplicações de conforto (que cumprem a diretiva ErP) ou para aplicação em processos industriais, de acordo com as necessidades do cliente;
- qualidade do ar: até 3 níveis de filtragem + carvão ativado;
- qualquer tipo de configuração da turbina, motor e permutador disponível para otimizar o rendimento energético.
Regulação:
- a unidade Power Play® Max Flex é concebida de acordo com as normas
EN 13053 e EN 1886.
Gama
- 14 modelos com caudais entre os 1000 e os 100000 m³/h.
- Modelos configuráveis simples ou duplo fluxo.
- Configuração de duplo fluxo disponível com todos os permutadores de calor: contra fluxos, rotativo e baterias a água com glicol.
- Ventilador de roda livre com motor AC IE3 / IE4 ou EC.
- Gestão de todas as baterias: elétricas, hidráulicas ou de expansão direta.
Designação
Aplicação / Utilização
- Tratamento de ar específico em espaços do setor terciário ou industrial como escolas, aeroportos, oficinas, entre outros.
- Renovação higiénica do ar.
- Compensação do ar extraído no setor da indústria.
Construção / Composição
Envolvente:
- Estrutura em perfil de alumínio.
- Painéis de aço galvanizado de revestimento duplo com 45 mm de espessura.
- Acabamento dos painéis interiores, exteriores e de pavimento: pintura ou aço inoxidável.
- Portas articuladas com sistema de bloqueio.
Chassis:
- Chassis em U em aço ou inox.
- Alturas disponíveis: 100, 125, 150 mm.
- Pés de apoio ajustáveis.
Isolamento:
- Lã mineral com 45 ou 50 mm de espessura.
Moto-ventilador:
- Acoplamento direto tipo plug fan.
- Motor AC ou EC (comutação eletrónica).
Filtros:
- Pré-filtro: ISO com 75% (G4).
- Filtros de bolsas: ISO ePM10 60% (M5),
- ISO ePM1 60% (F7), ISO ePM1 80% (F9).
- Filtros HEPA: E12, H13, H14.
Registos:
- Interior ou exterior.
- Lâminas em alumínio com juntas de estanquidade (classe 4 como opção, para cumprimento da norma EN 1751).
- Manual ou motorizado.
Caixa de mistura:
- 2 ou 3 vias.
Permutadores:
Permutador rotativo
- Eficiência até 80%.
- Revestimento em alumínio higroscópico ou de adsorção.
- Proteção anti corrosão do tipo Blygold.
- Área de purga (opcional) para limitar o caudal do ar de exaustão para o ar novo.
Permutador de baterias a água com glicol
- Eficiência até 68%.
- Fluxos de ar separados para suprimir o risco de contaminação.
- Materiais: tubo de cobre e alhetas em alumínio.
Bateria de tratamento de ar:
- Bateria de aquecimento a água.
- Bateria de arrefecimento a água.
- Tabuleiro de condensados: plano ou inclinado e em inox 304 ou 316.
- Separador de gotas em aço ou inox.
- Bateria change-over.
- Bateria elétrica.
- Bateria de expansão direta.
Caixa de vácuo para humidificador
Caixa acústica
Acessórios adicionais
- Tetos e grelhas anti pássaro.
- Área de inspeção com porta articulada ou proteção com pistão.
- Iluminação com interruptor.
- Variador de frequência do motor do ventilador.
- Servomotor dos registos de ar.
- Sondas de pressão, de humidade e CO2.
- Portas de visita.
Configurações:
Unidade de fluxo simples em linha para insuflação e extração:
- Filtragem.
- Bateria de aquecimento e arrefecimento a água.
- Ventiladores de expansão direta.
- Caixa de mistura de 2 vias.
Unidade de duplo fluxo justaposta, permutador a água com glicol para aplicação de processo:
- Filtragem.
- Bateria de aquecimento e arrefecimento a água.
- Ventiladores de acoplamento direto.
- Caixa de mistura de 3 vias.

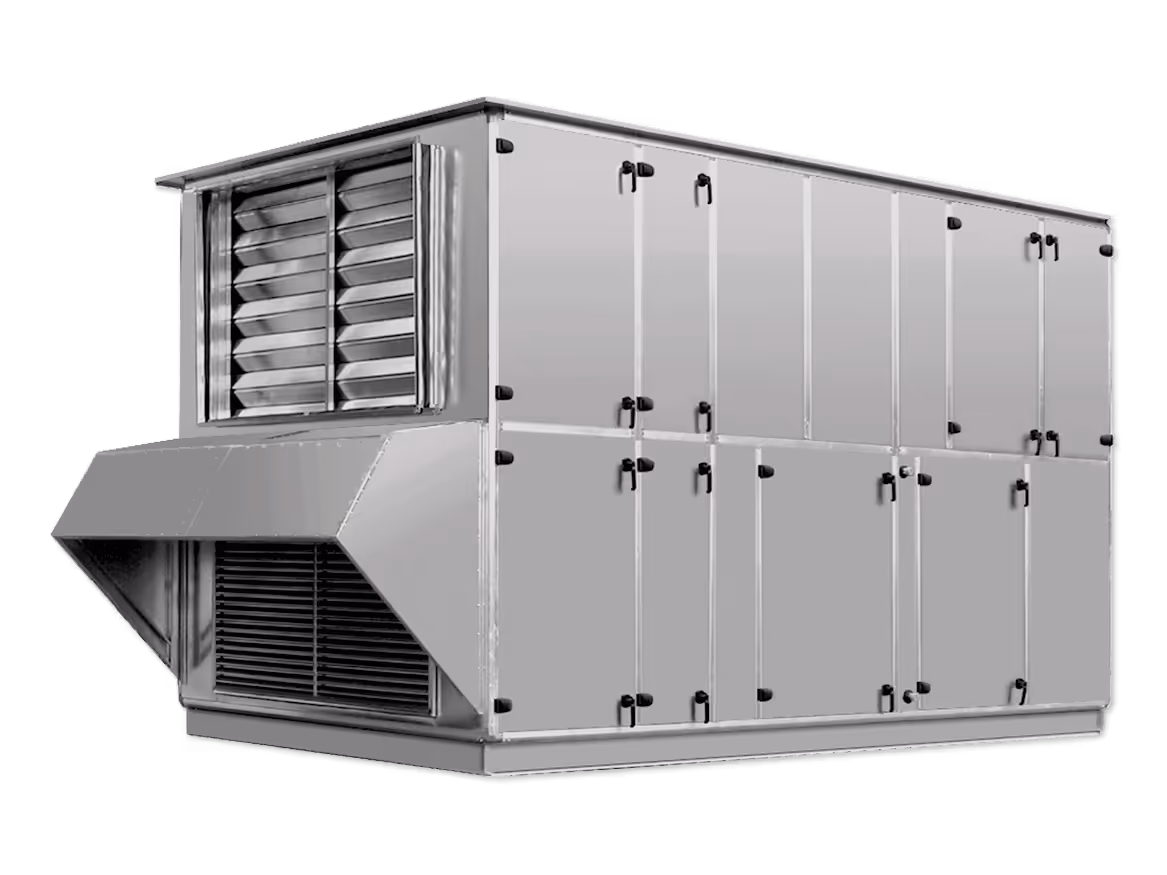

Unidade de duplo fluxo sobreposta com permutador de calor:
- Filtragem.
- Um permutador de calor: de roda ou baterias de água com glicol.
- Bateria de aquecimento e arrefecimento a água.
- Ventiladores de acoplamento direto.
- Caixa de mistura de 3 vias.
Opções
Acondicionamento
- Vendido à unidade.
CONFORMIDADE
- A unidade de tratamento de ar Power Play® Max Flex foi concebida de acordo com a norma EN 13053 e responde à norma EN 1886, com as seguintes características:
REGULAÇÃO
- A Power Play® Max Flex está equipada, como opção, com regulação Oxéo® Max.
Painel de controlo:
- Ecrã tátil a cores.
- Utilização simples e intuitiva.
- Visualização dos modos de funcionamento.
- Informação de erros e defeitos com histórico.
- Leitura e regulação de todos os parâmetros.
- Sonda de temperatura integrada.
- Aplicação smartphone (Android) disponível.
Descrição da Regulação:
SELEÇÃO
Kit hidráulico para Power Play® Max Flex
Composto por:
Válvula de 3 vias.
Servomotor.
Válvula de corte e válvula anti-retorno.
Filtro.
Bomba de circulação.
Manómetro.
Termómetro
