Informações Complementares
.svg)
Vantagens
Isolamento térmico e acústico reforçado (25 mm de espessura).
Elevada durabilidade.
Motor de baixo consumo com tecnologia EC.
Regulação de velocidade por potenciómetro montado.
Possibilidade de integração de filtro.
Gama
- Gama composta por 10 modelos, com caudais de 100 até 19500 m³/h.
Designação
Aplicação / Utilização
- Insuflação ou extração de elevada eficiência.
- Aplicação interior ou exterior e instalação em várias posições.
- Possibilidade de integração no interior da caixa de 3 tipos de filtros: gravimétrico 75% (G4), ISO ePM 2.5 65% (F7) e ISO ePM 10 55% (M5).
Construção / Composição
Envolvente:
- Painéis duplos tipo sandwich, amovíveis através de dobradiças; o painel de acesso ao interior do ventilador será o esquerdo ao ventilador, considerando a direção do fluxo do ar.
- Possibilidade de acesso através do painel direito (sob pedido).
- Pintura exterior e interior com espessura de 25 microns.
Ventilador:
- Ventilador centrífugo de pás recuadas, de simples aspiração, equilibrado estática e dinamicamente.
Motorização:
- Motor EC integrado (comutação eletrónica) de elevado rendimento e baixo consumo, monofásico ou trifásico, de rotor externo e diretamente acoplado.
- Comandado por sinal de 0-10 Vcc.
Porta-filtro:
- Calha montada no interior da caixa de ventilação para integração de um filtro gravimétrico 75% (G4), tipo FR SPC EcoFlow (France Air) ou ISO ePM 50% (M5) ou ISO ePM 2,5 70% (F7).
Opções
- Interruptor de corte montado.
- Painéis em Magnelis ZM310 com proteção C5 à corrosão.
- Regulação para caudal constante ou pressão constante através de comando à distância, do tipo Evolys® V3.
- Filtragem dupla para integração de um filtro gravimétrico 75% (G4) + ISO ePM 2,5 70% (F7); opção indisponível para o modelo 280.
Acondicionamento
- Vendido à unidade.

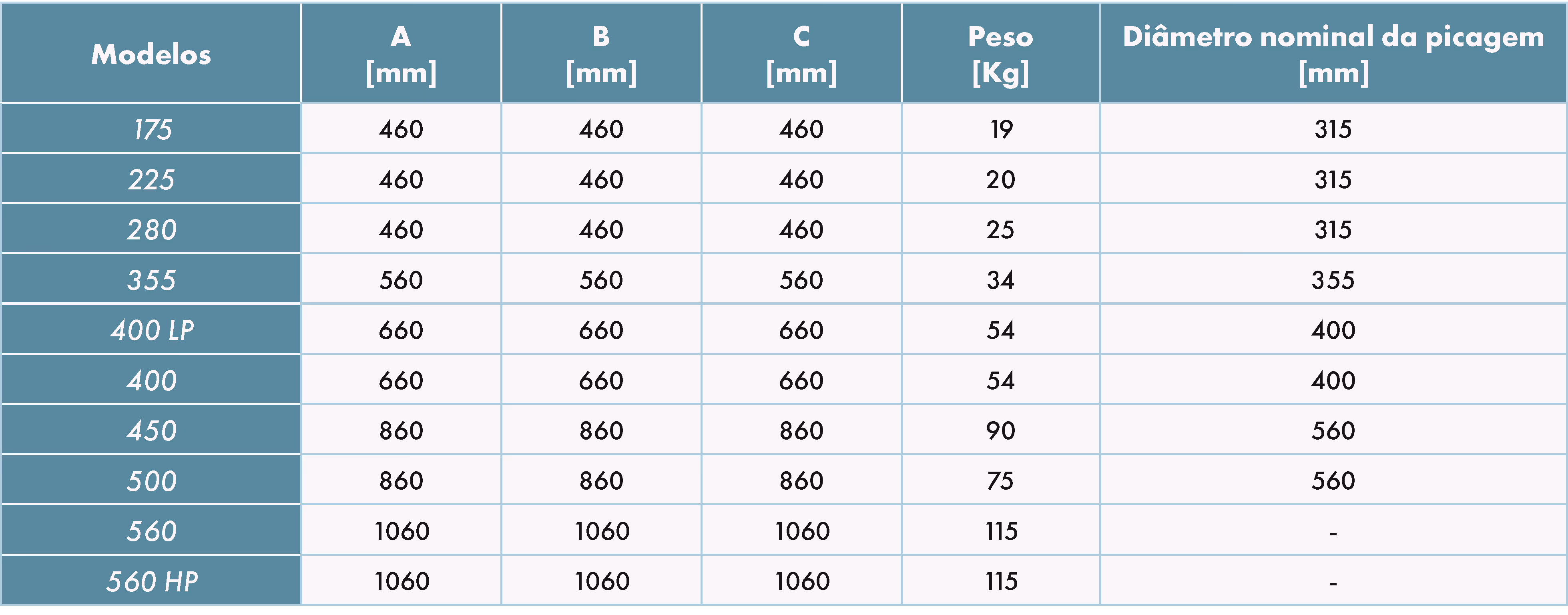

ATRAVANCAMENTOS
Vista lateral
Vista frontal

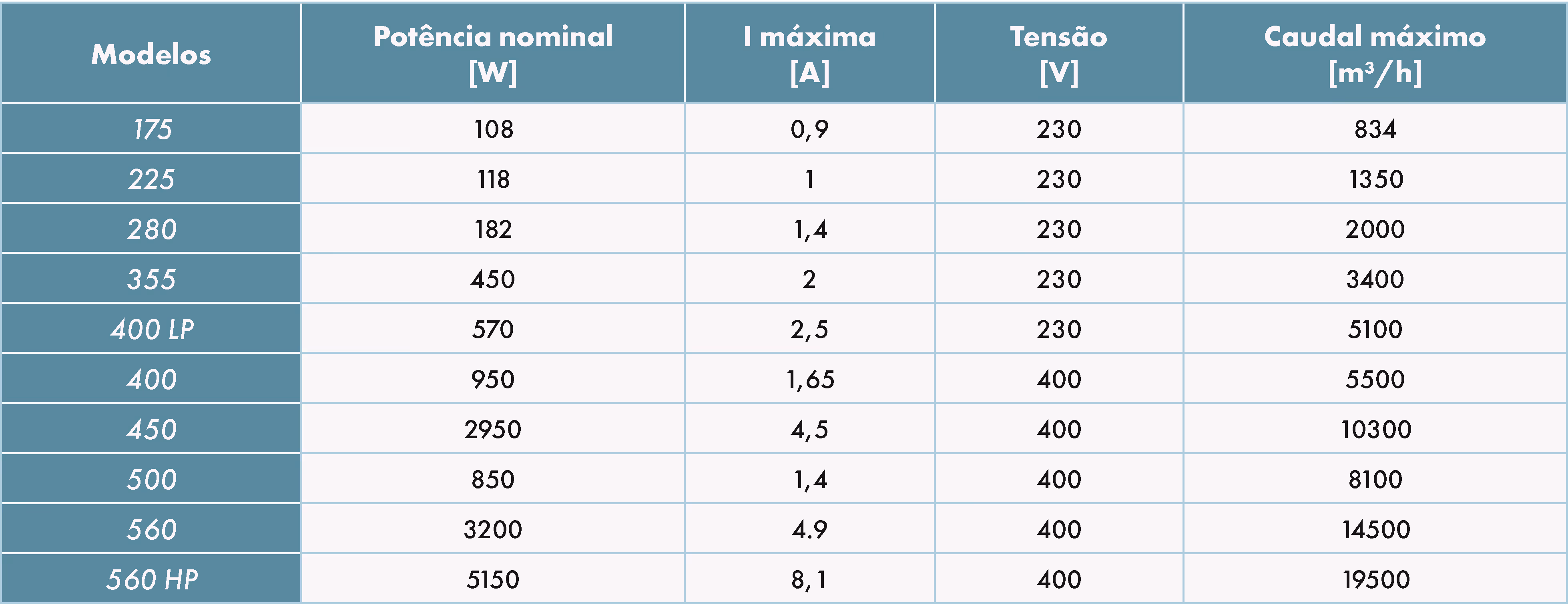

CARACTERÍSTICAS TÉCNICAS

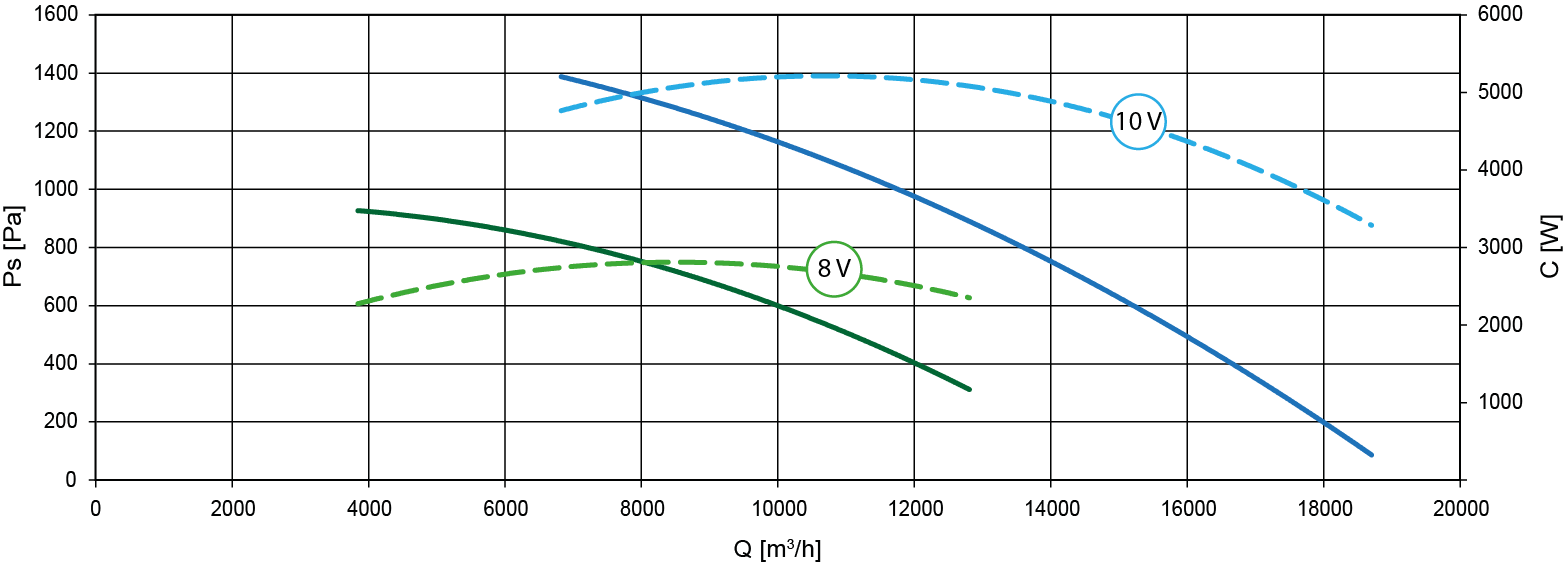

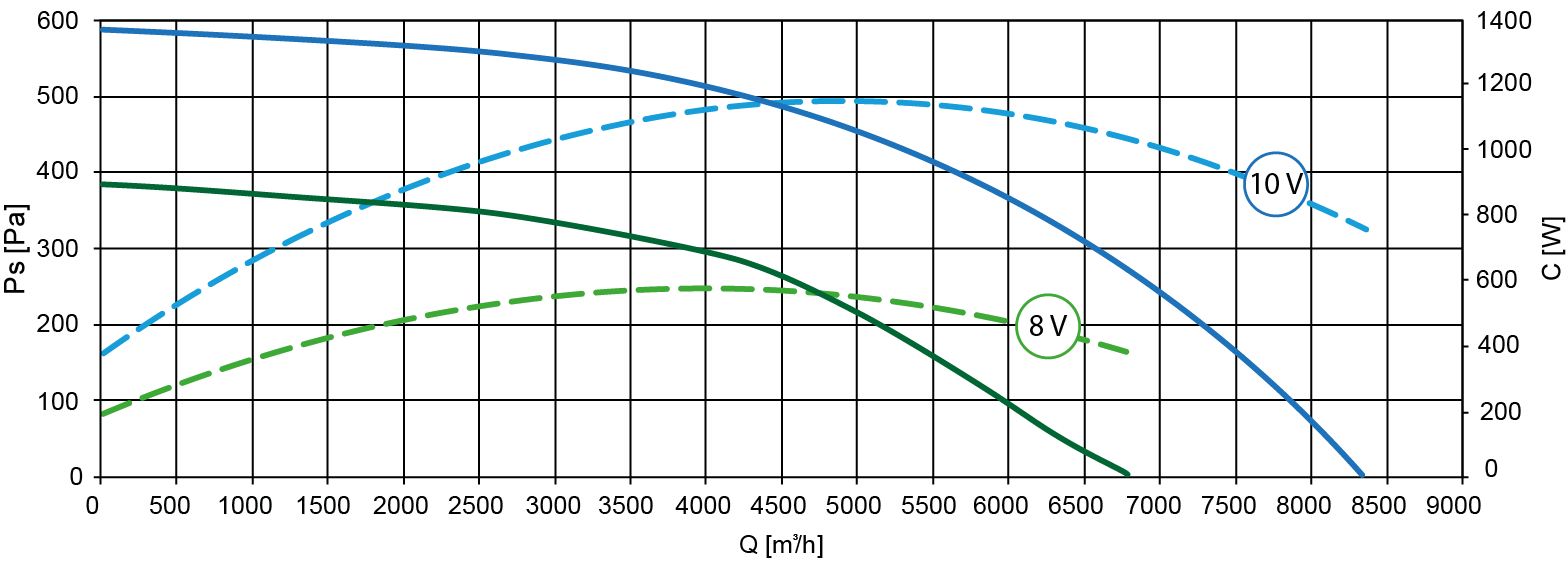

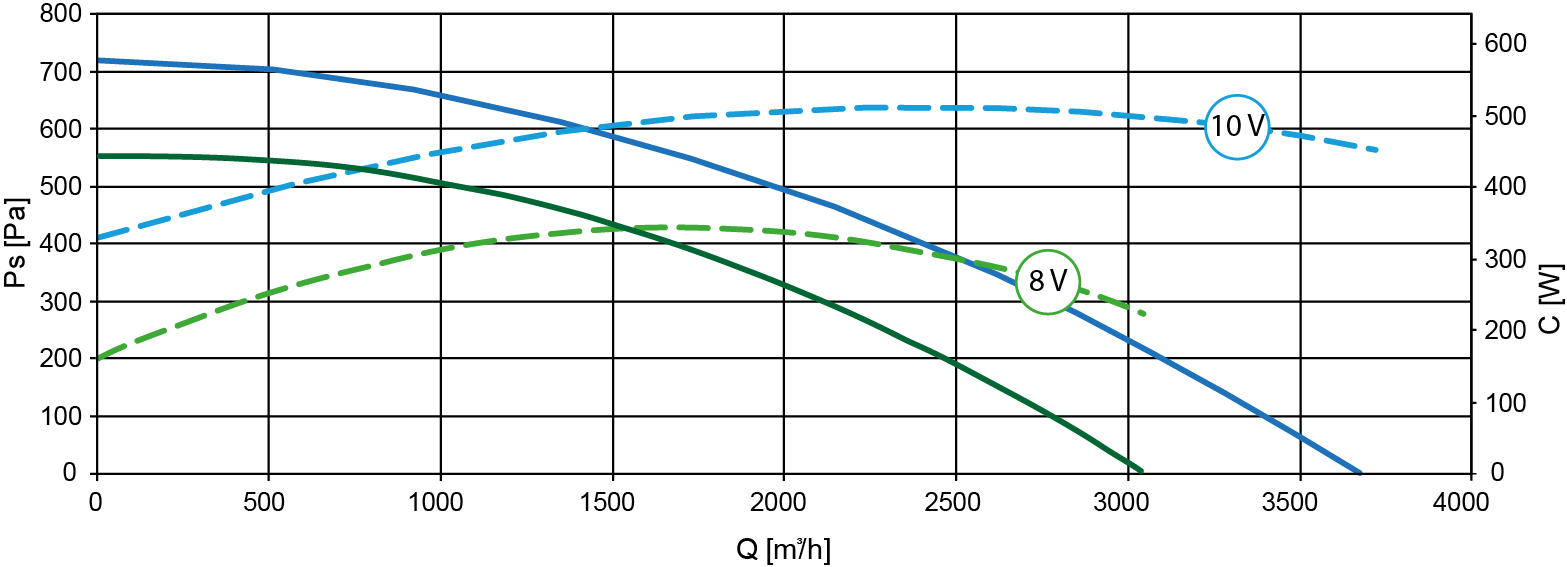

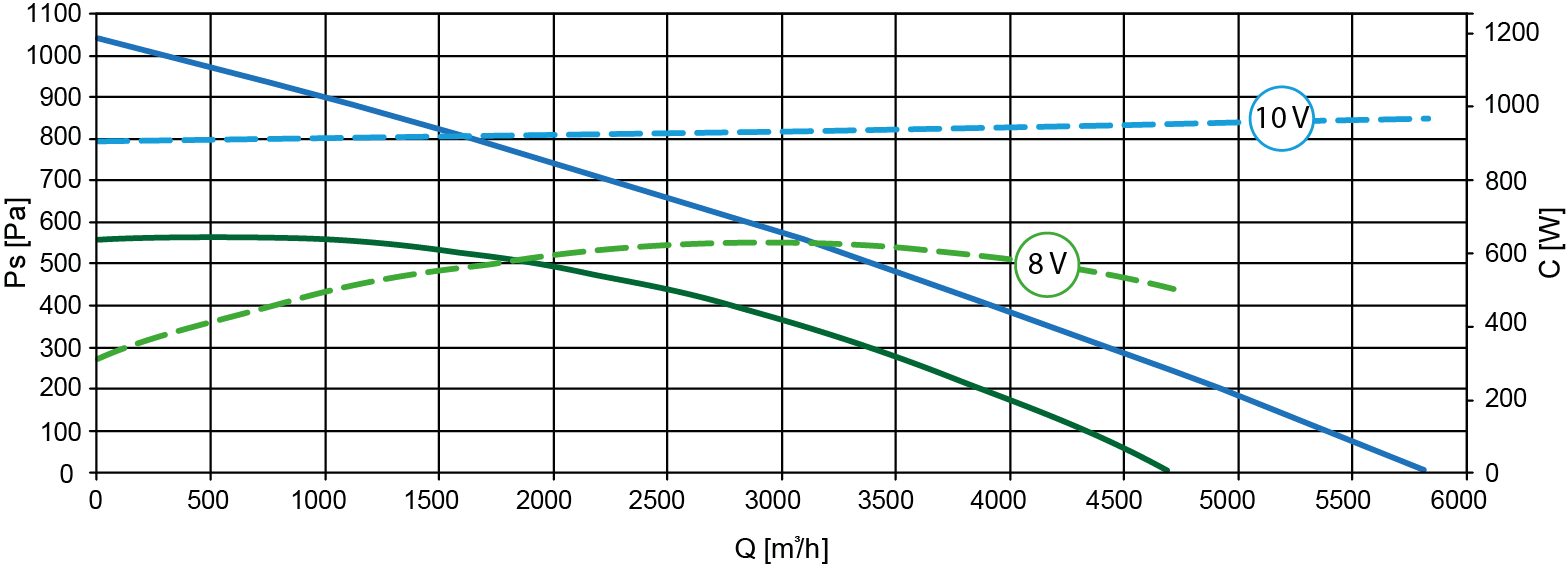

CURVAS DE SELEÇÃO

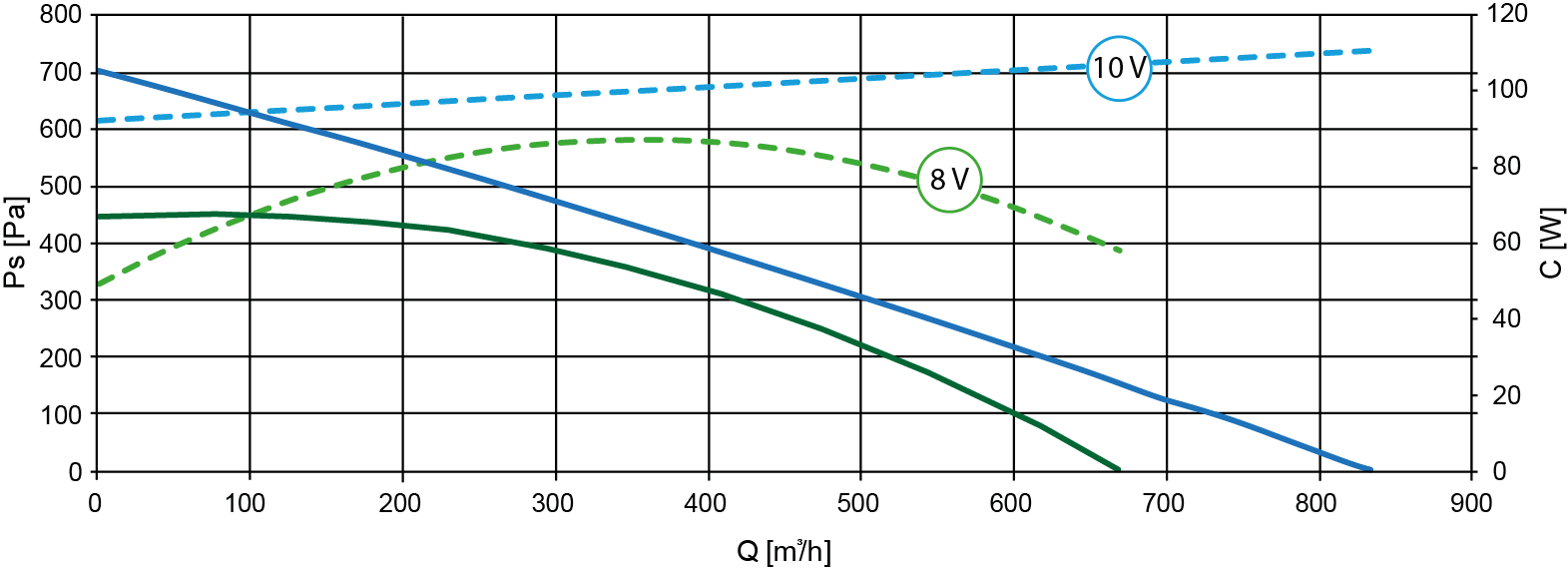

Modelo 175

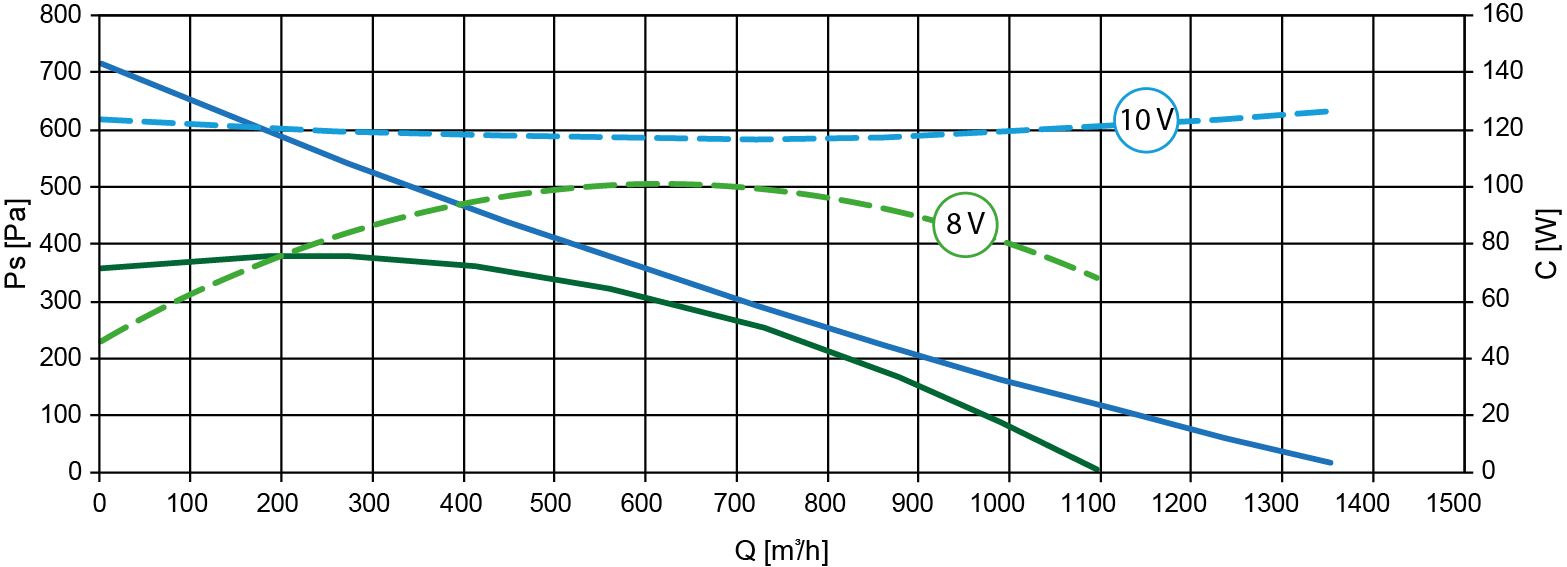

Modelo 225

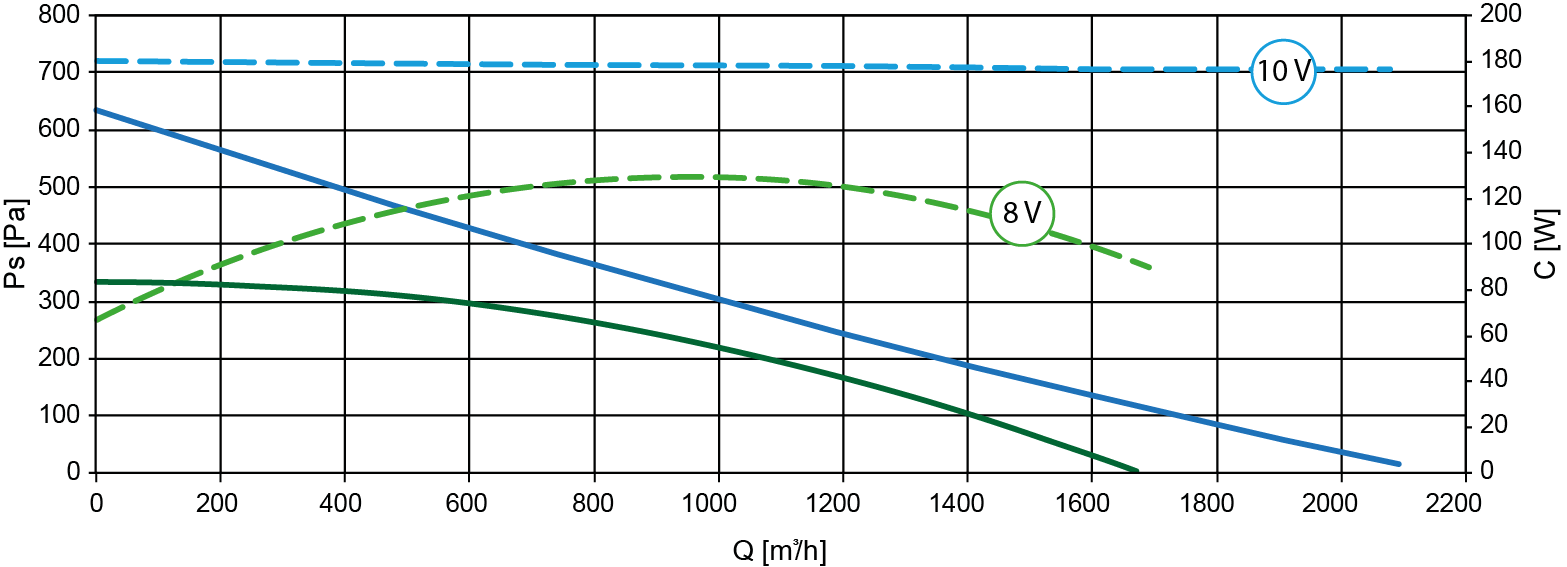

Modelo 280
Modelo 355

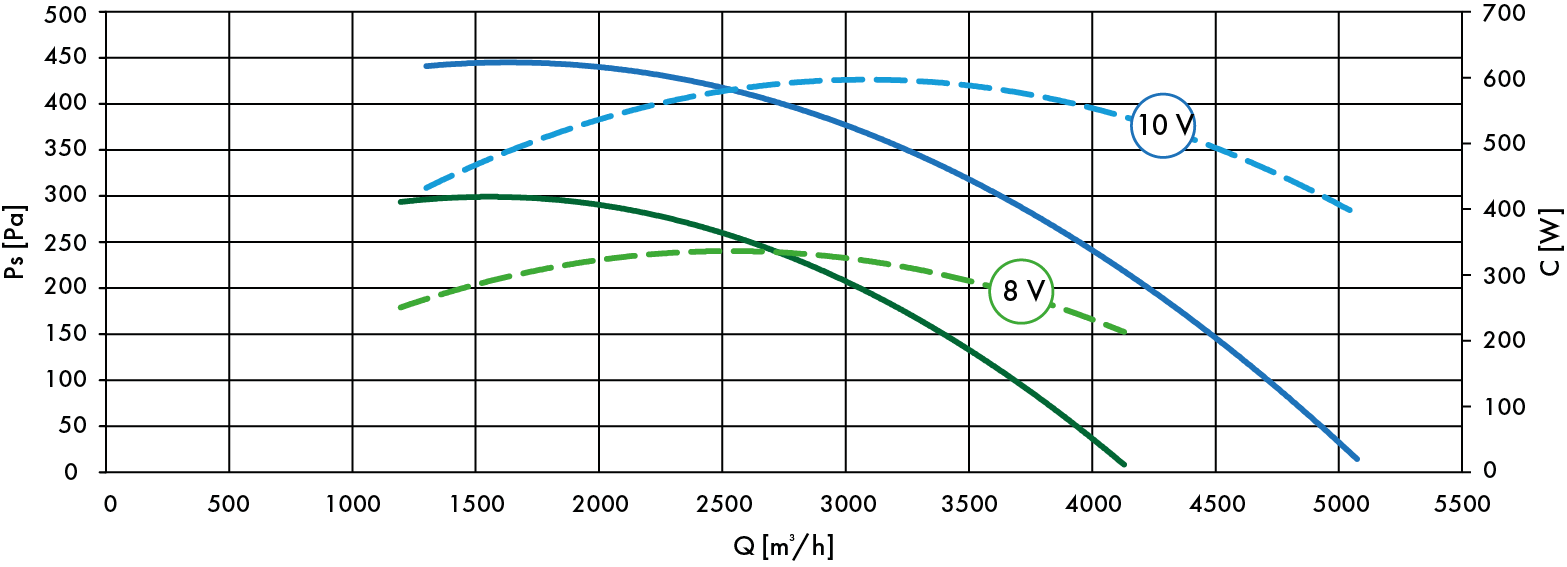

Modelo 400 LP
Modelo 400

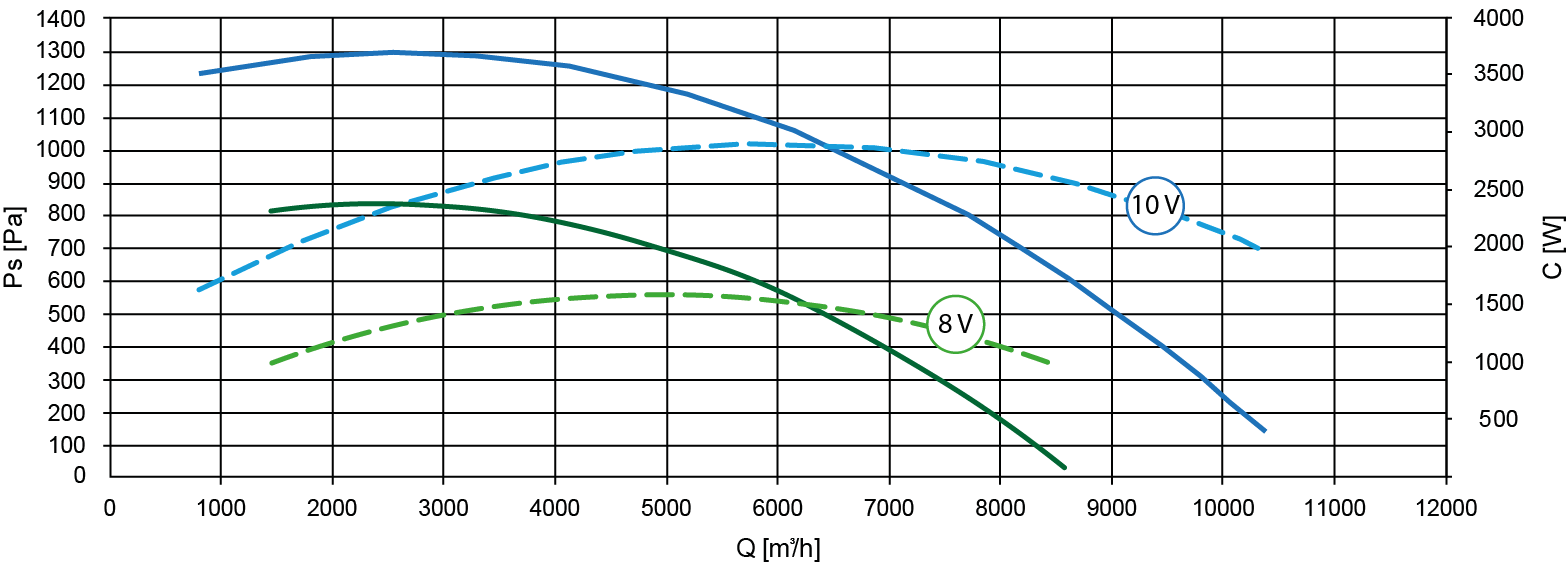

Modelo 450
Modelo 500

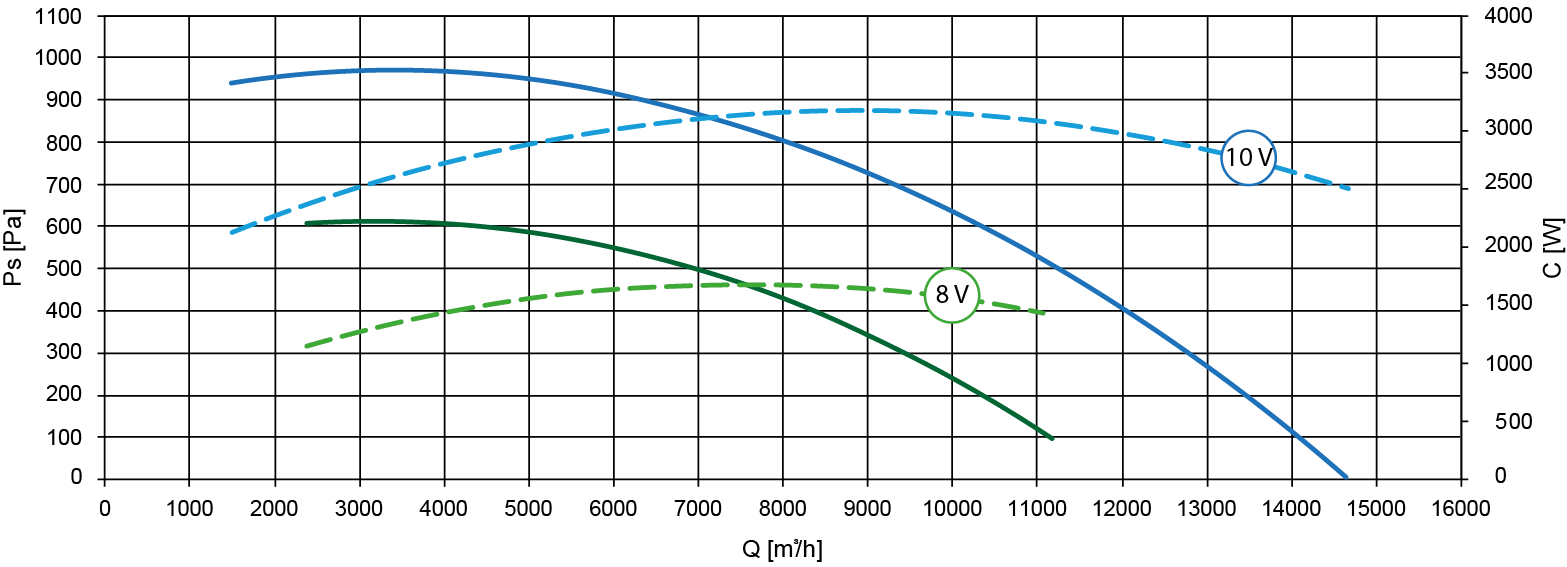

Modelo 560
Modelo 560 HP
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

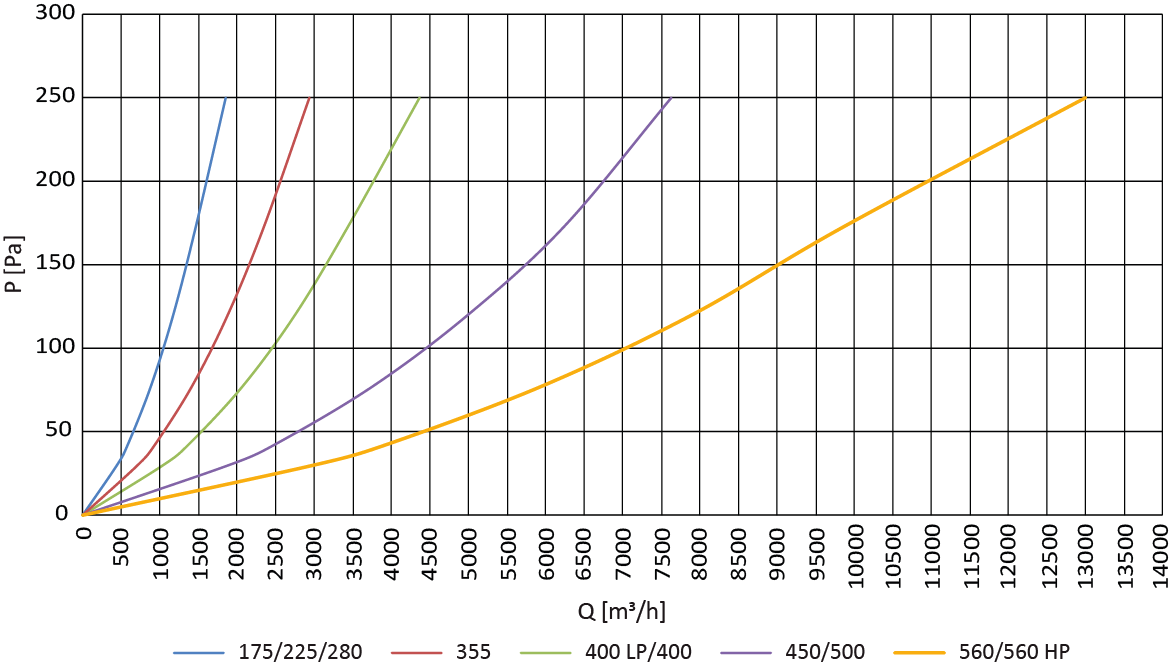

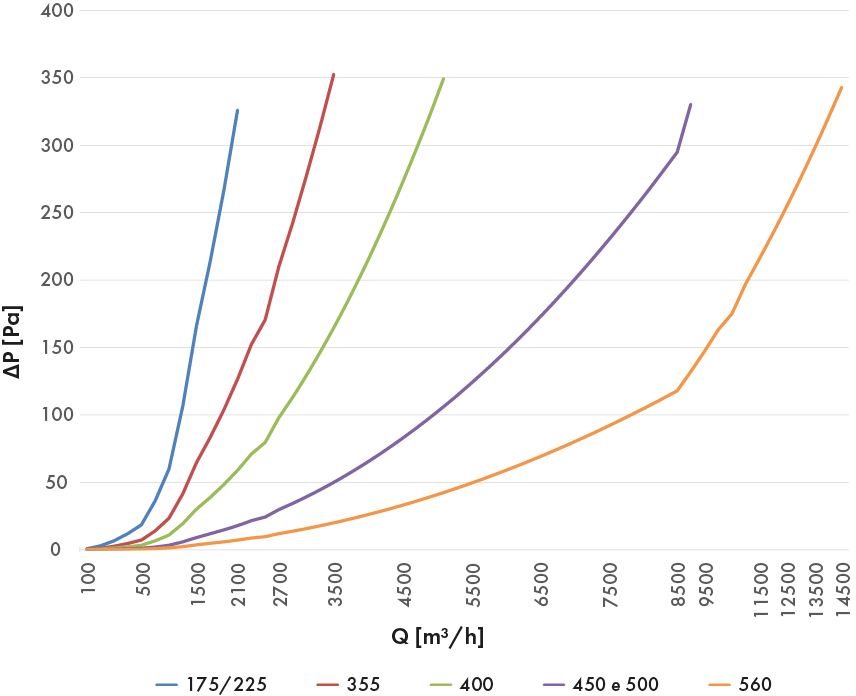

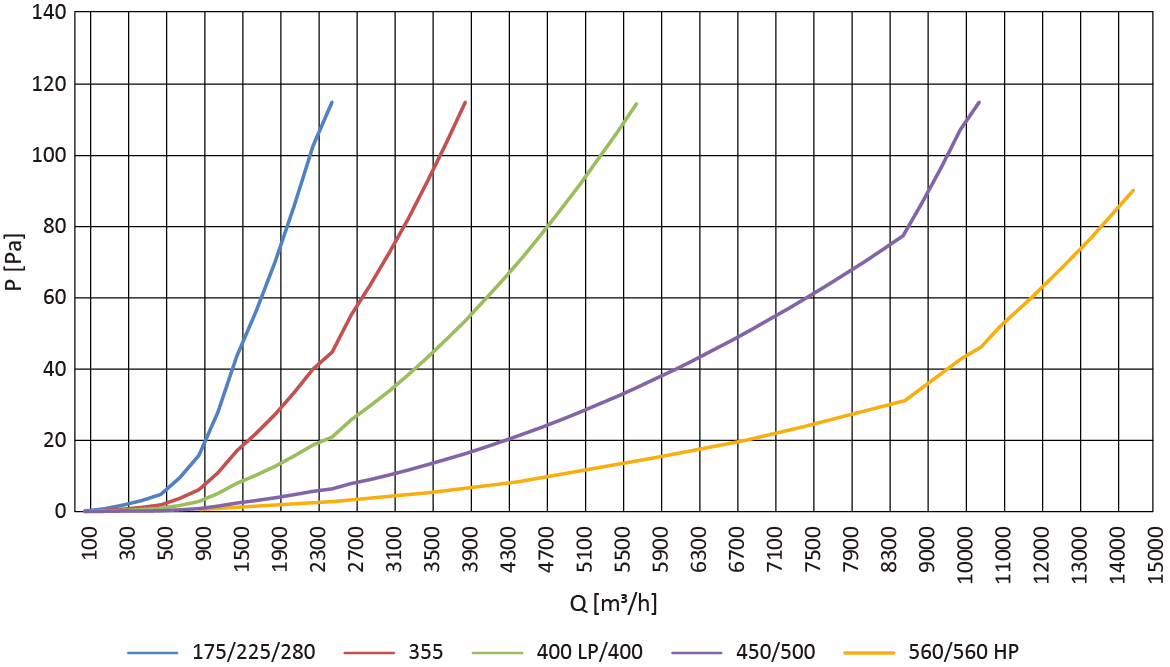

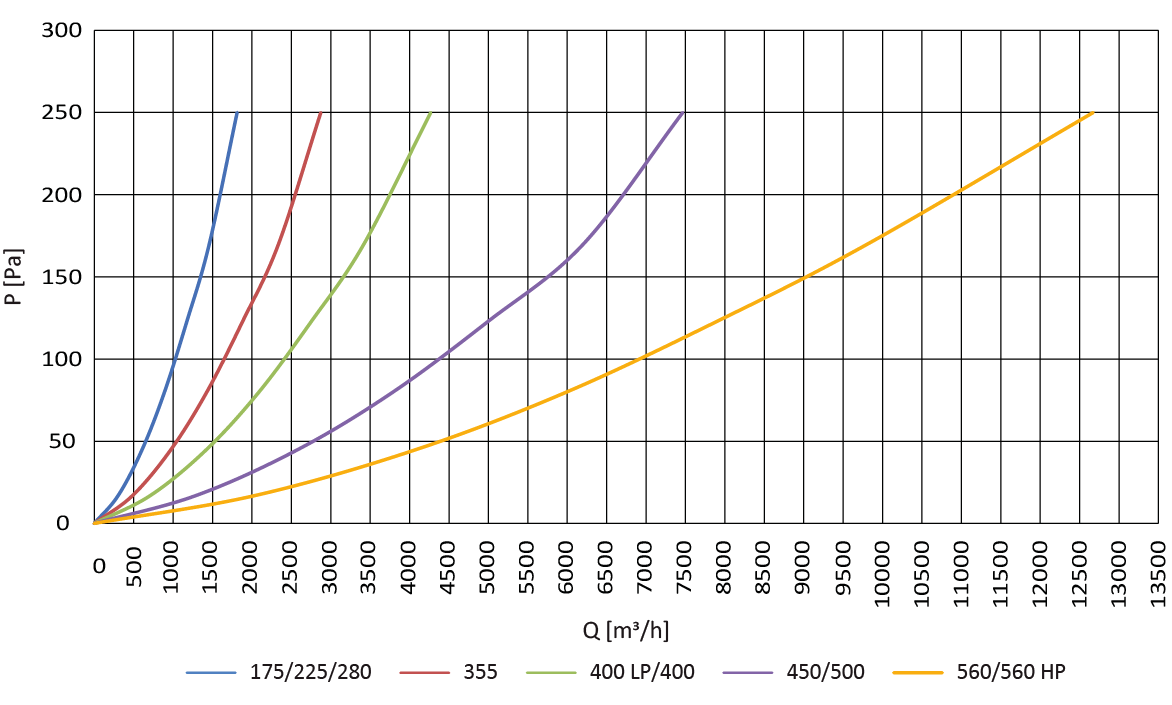

CURVAS DE PERDA DE CARGA
Filtro G4
Filtro M5
Filtro F7
Filtro G4 + F7 (versão opcional)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Painel de descarga
Filtros para caixas de ventilação
Filtros do tipo ISO gravimétrico 65% (G4), ISO ePM10 50% (M5) ou ISO ePM2,5 65% (F7).
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Teto de proteção contra a intempérie
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Viseira com grelha
Anti chuva.
Seleção de toda a gama de acessórios no documento de tarifas.
