Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Elevada capacidade de indução.
Direção do fluxo de ar orientável da horizontal (modo arrefecimento) para a vertical (modo aquecimento).
Baixa velocidade na zona ocupada.
Reduz a possibilidade de estratificação em aquecimento.
Ajuste termostático, elétrico ou manual.
Ligação direta em conduta ou através de pleno.
Funcionamento em retorno.
Nível de ruído reduzido.
Gama
- Dimensões limite de fabrico: Ø 250 mm / Ø 710 mm.
- ΔT: -12° C para arrefecimento e + 12° C para aquecimento.
- Altura de descarga: de 2,8 até 14 m.

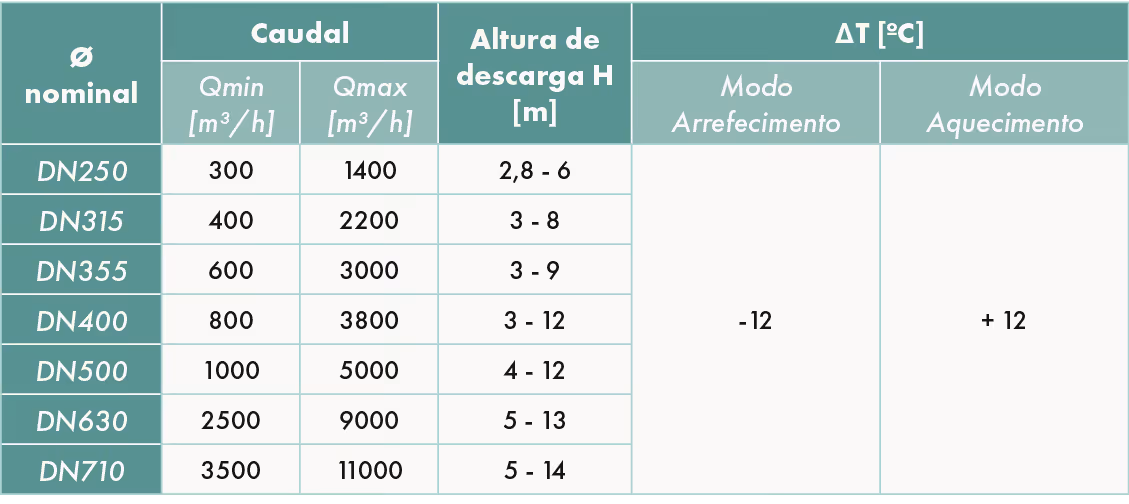

- Caudais indicativos de 300 até 11000 m³/h (tabela caudal).

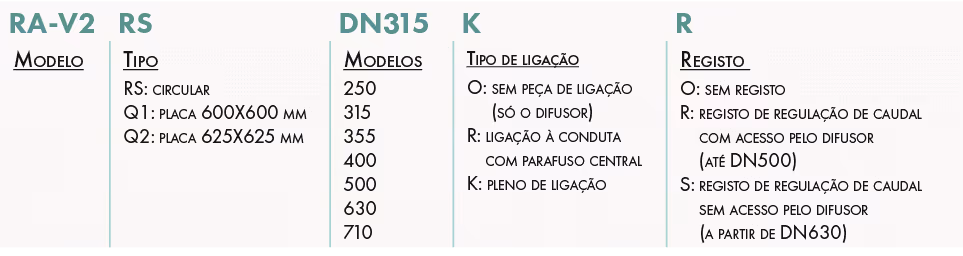

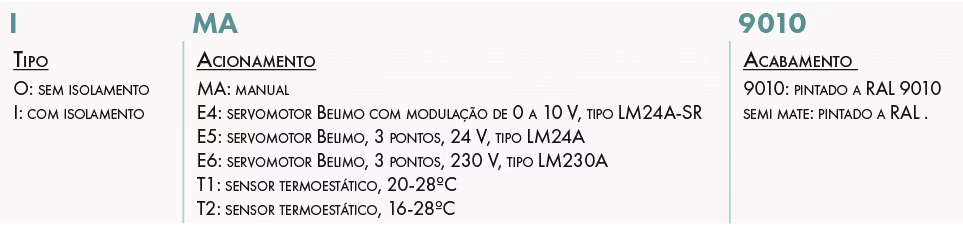

Designação
Aplicação / Utilização
- Os difusores são concebidos para a instalação em tetos falsos, para instalação visualmente exposta ou para montagem sobre tetos abertos de quadrícula, ou seja, não visíveis no espaço.
- São utilizados nos casos onde hajam grandes diferenças térmicas no setor comercial ou industrial bem como para alturas elevadas de instalação.
Construção / Composição
- Difusor circular ou em placa fabricado em aço e pintado a cor RAL.

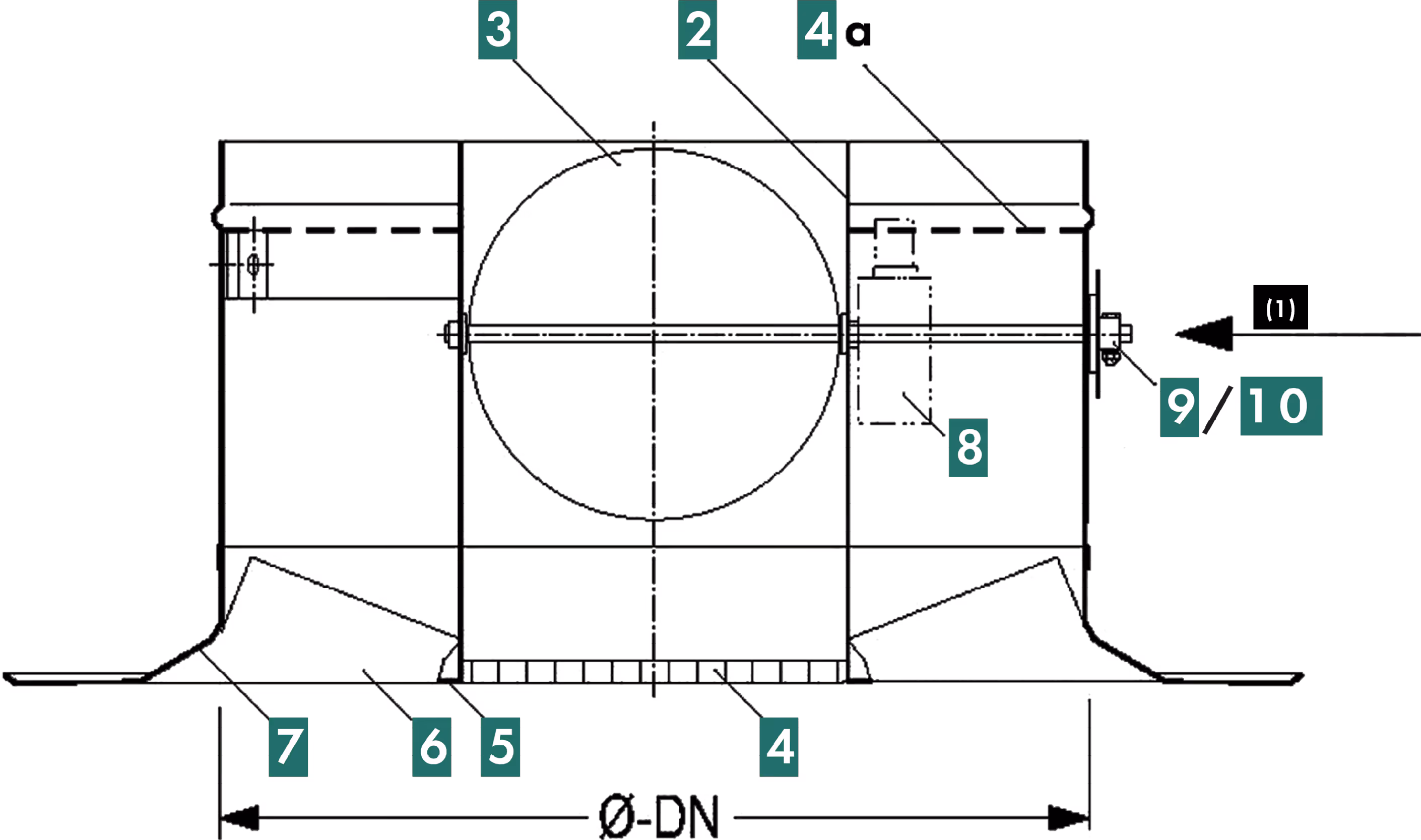

- O injetor central 2 é composto por um registo de regulação de caudal ajustável 3, um difusor de jato unidirecional 4, um aro 5 e pás radiais fixas 6.
- A descarga é efetuada radialmente 7.

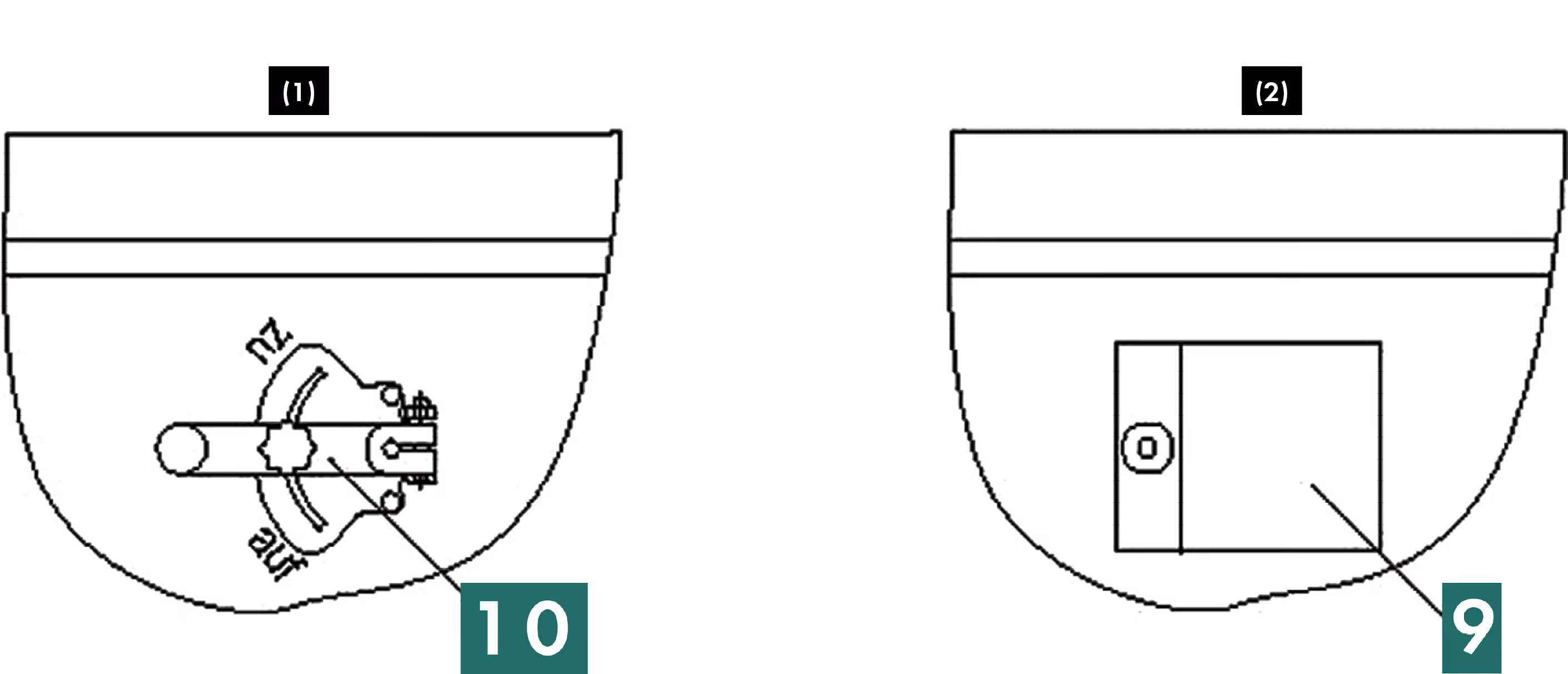

- A direção da descarga é ajustada via termostática 8 ou através de um servomotor 9 ou ainda por ajuste manual 10.
- Como opção pode ser fornecido uma chapa perfurada 4a de forma a reduzir a possibilidade de estratificação em aquecimento.
Vista em corte e inferior
Opções
Acondicionamento
- Vendido à unidade.

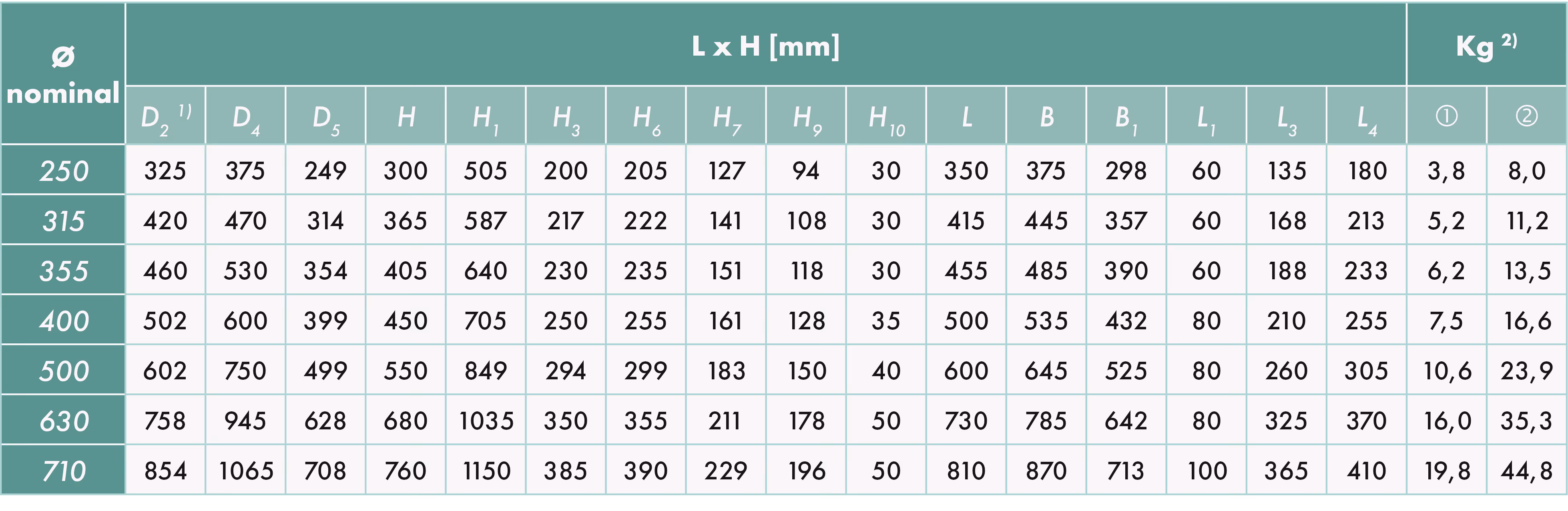

ATRAVANCAMENTOS

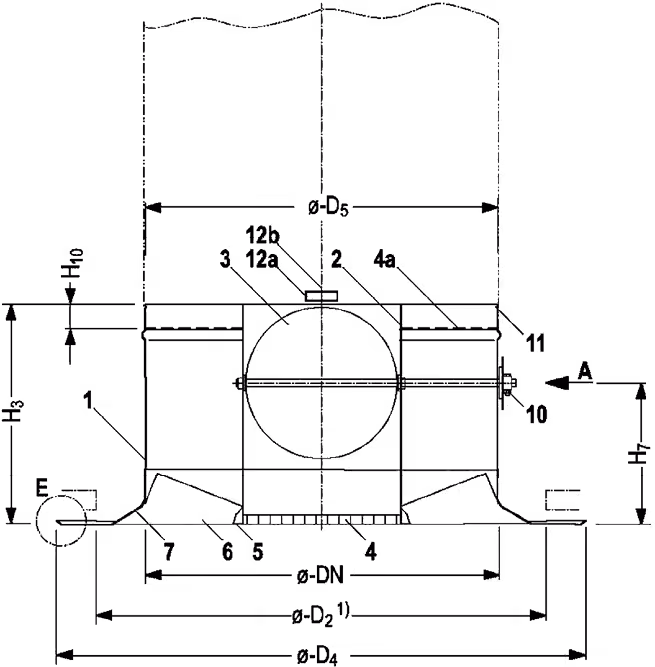

Ligação direta à conduta circular
Ligação com pleno
PRINCÍPIO DE FUNCIONAMENTO
- O difusor radial orientável com injetor central RA-V2 gera um jato de ar turbulento com uma elevada taxa de mistura e indução evitando em aquecimento a estratificação do ar, o que resulta na obtenção de elevadas condições de conforto.
Modo de arrefecimento (registo fechado):
- O registo no injetor central está fechado.
- Isto permite que a descarga do ar seja realizada horizontalmente originando o efeito Coanda.
Modo transitório
Modo de aquecimento (registo aberto):
- O registo no injetor central está aberto.
- Um jato unidirecional é gerado no injetor central do difusor permitindo uma maior penetração do jato no espaço.
- Direção do jato com as diferentes posições do registo do injetor central; ajuste termostático.
Exemplificação do modo de funcionamento em arrefecimento e aquecimento, respetivamente, visível através de libertação de fumo
Modo de arrefecimento
Modo de aquecimento

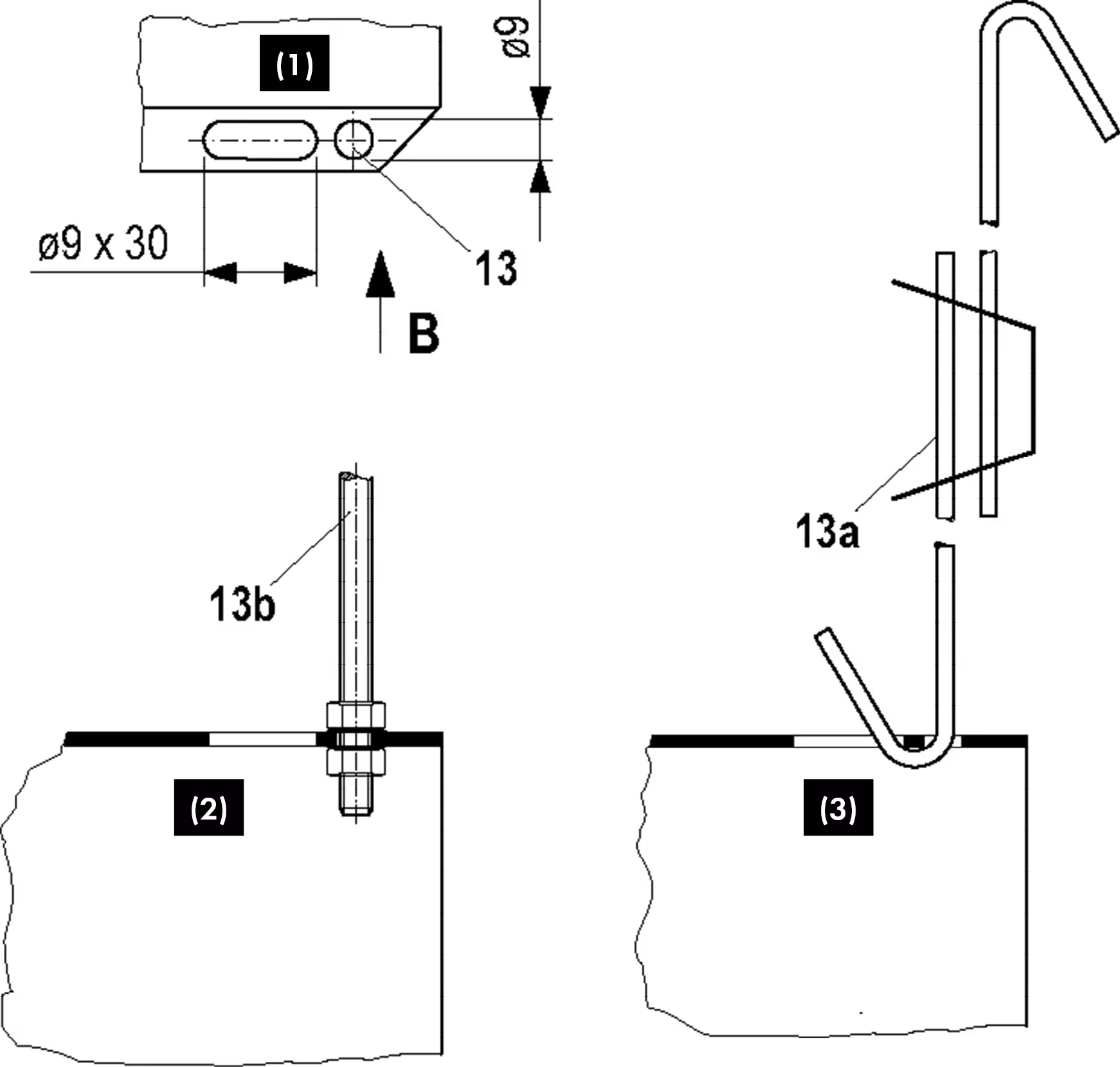

TIPO DE LIGAÇÃO
Ligação direta à conduta circular
Ligação com pleno

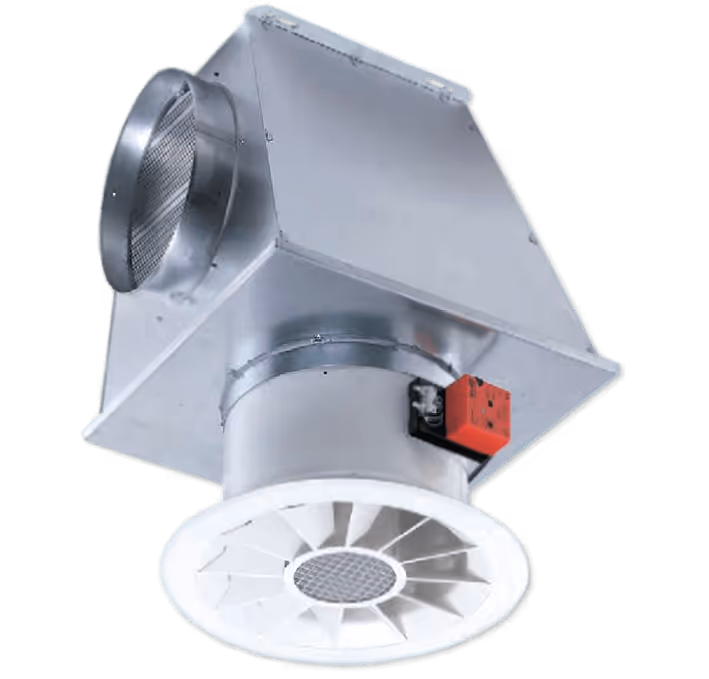

RA-V2 com pleno
