Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Gama de dimensões alargada.
Aprovado para conduta de desenfumagem vertical e horizontal.
Aprovado para condutas de extração de fumos de compartimento único (segundo norma EN 1366-9) e multi-compartimento (segundo EN 1366-8).
Excelente estanquidade ao ar.
Instalação simples.
Baixa perda de carga.
Gama de dimensões alargada.
Rearme motorizável.
Gama
Dimensões nominais:
Atuador:
- Atuador por bobine eletromagnética 24 ou 48 Vcc à emissão de corrente. Rearme manual. Contactos início e fim de curso unipolares ou bipolares. Opção de motor de rearme.
- Opção: servomotor Belimo Biestável; abertura e fecho motorizados com classificação de fiabilidade C10000, permite a sua utilização em controlo de fumos e ventilação diária.

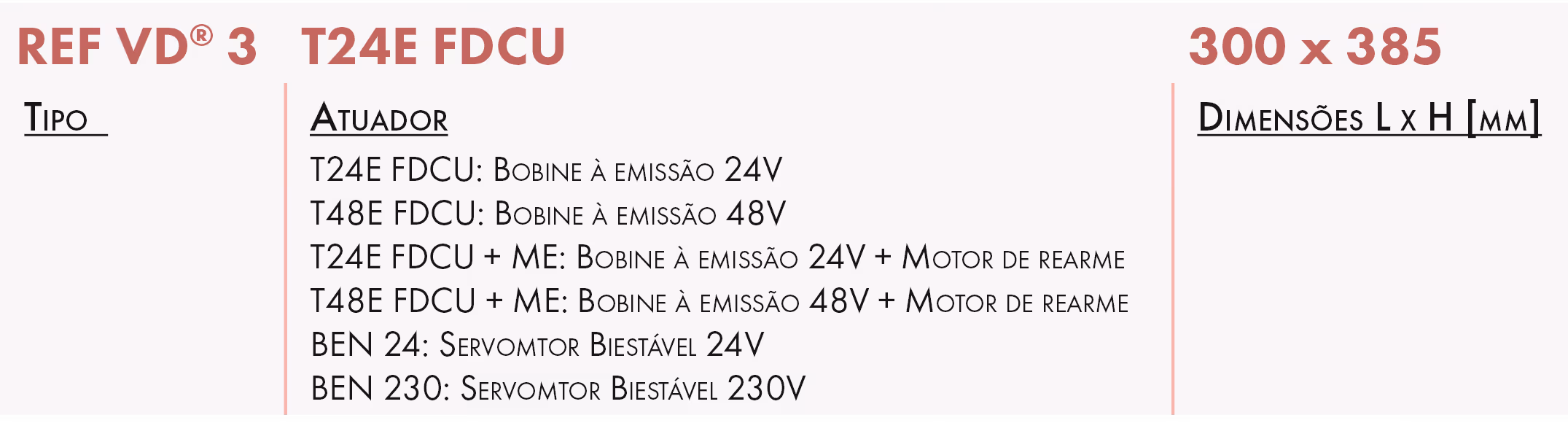

Designação
Aplicação / Utilização

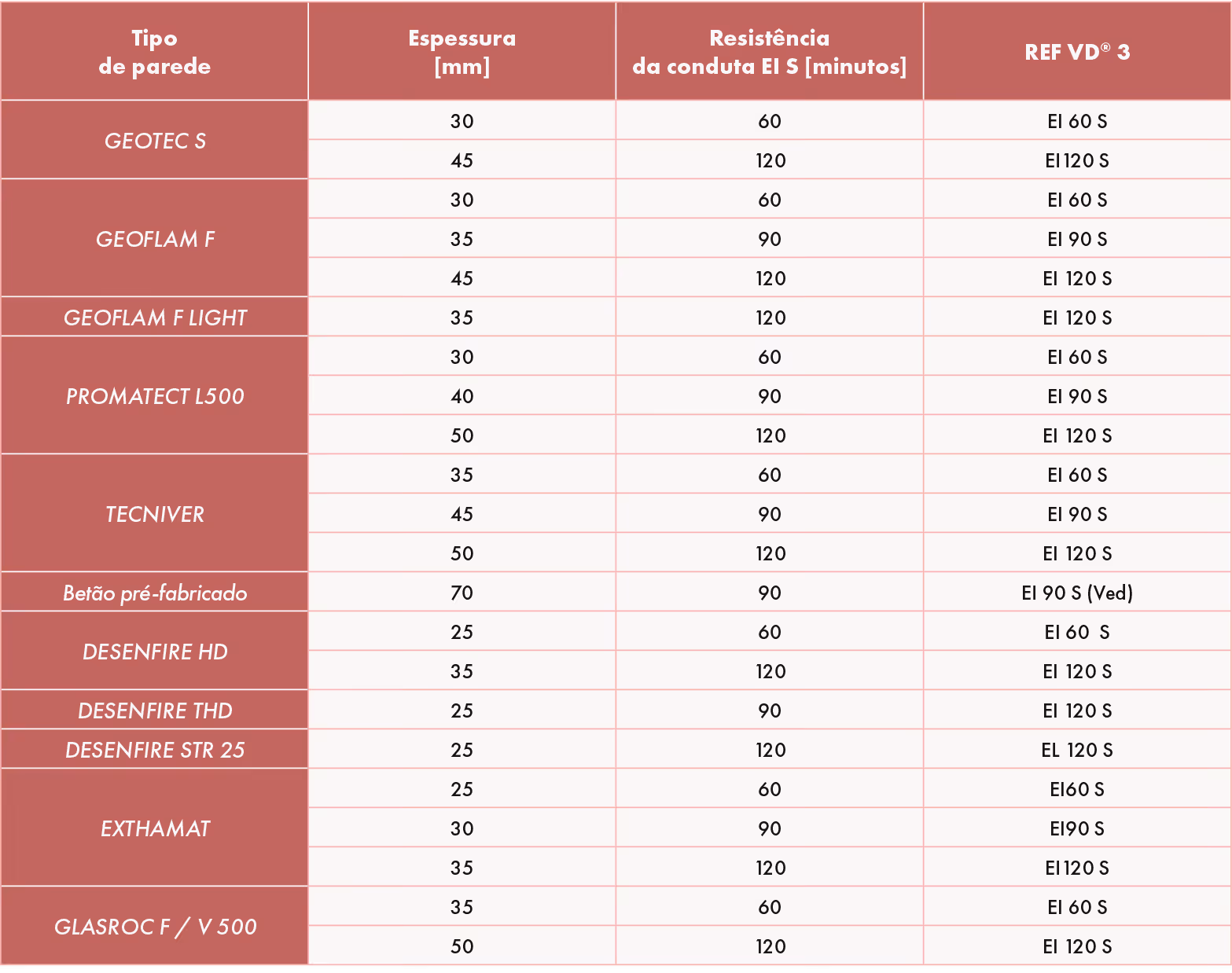

Resistência ao fogo
- Desenfumagem mecânica ou natural dos espaços ou zonas de circulação (insuflação ou extração).
- Posição de espera: fechado.
- Posição de segurança: aberto.
- Registo de desenfumagem para condutas EI 120 minutos.
Construção / Composição
Opções
Registo equipado com servomotor Belimo:
- Com mola de retorno ou biestável.
- Disparo e rearme motorizados.
- Índice de proteção: IP 54.
REF VD® H
- Registo motorizado com classificação EI 90 (Ve i ← > o) S HOT 400/30 MULTI.
- A classificação HOT 400/30 (High Operational Temperature) indica que o registo pode ser aberto ou fechado durante um período de 30 minutos em condições de temperatura inferior a 400° C.
REF VD® 3 - C
- Registo de desenfumagem para conduta circular.
Acondicionamento
- Vendido à unidade.
ESTANQUIDADE AO AR
SENTIDO DO FOGO
- Os sentidos de circulação do ar e do fogo são indiferentes.
CARACTERÍSTICAS DO ATUADOR
Bobine eletromagnética de disparo à emissão de corrente:
- Tensão: 24 Vcc ou 48 Vcc (de acordo com a versão).
- Potência: 3,5 W.
Motor de rearme:
- Tensão: 24 Vcc ou 24 Vac ou 48 Vcc ou 48 Vac.
- Potência 24 V: Pmáx. = 20 W.
- Potência 48 V: Pmáx. = 40 W.
Índice de proteção:
- IP 42.
EXEMPLO DE MONTAGEM
Em conduta silico-calcária Promatec L500
- Y: em Hn ≥ 200 mm, a lâmina ultrapassará a estrutura do registo
em Hn / 2 - 96 mm. - X: em Hn ≥ 500 mm, a lâmina ultrapassará a estrutura do registo
em Hn / 2 - 267 mm
Outras configurações possíveis para instalação em laje / teto
Atravancamentos com aro
- (Ln + 10) x (Hn + 10)
Cotas fora tudo [mm] (não inclui dimensão do mecanismo)
- A instalação deve ser realizada em conformidade aos PV de ensaios.
- A estanquidade será mantida se a instalação do registo de desenfumagem estiver em conformidade às indicações definidas na sua ficha técnica.
- Esta solução só poderá ser instalada no interior.
- Não é possível montagem em bateria.
TABELA DE SUPERFÍCIE ÚTIL PARA REF VD® 3
Em m²
CURVAS DE PERDAS DE CARGA PARA REF VD® 3
Sn [dm²] = superfície útil do ref VD³
p [Pa]= perda de carga
Kit FDCB
Para evolução da versão unipolar para versão bipolar.
Kit motorização
Para rearme à distância.
Aro de montagem para REF VD® 3
Para ligação do registo à conduta.
Adaptação circular para REF VD® 3
Para ligação do registo a condutas circulares.
