Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Adaptação normalizada para ligação a ventiladores axiais, tipo Axalu®.
Gama
- Diâmetros Eurovent: 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 ou 1400 mm.
- Comprimento igual 1 vez, 1,5 vezes ou 2 vezes o diâmetro (SC 10, SC 15,
SC 20). - Com núcleo (SCN) ou sem núcleo (SC).
Designação
Aplicação / Utilização
- Tratamento do nível sonoro nas redes de ventilação e de climatização.
- Especialmente utilizados nos ventiladores com ligações circulares
Construção / Composição
- Envolvente em aço galvanizado.
- Aros com porcas para ligação direta à virola dos ventiladores, segundo as normas Eurovent.
- Furação consoante a norma Eurovent.
- Espessura do isolamento de 50 mm a 100 mm consoante a gama.
- No modelo SCN, núcleo central perfilado.
Opções
- Construção em aço inoxidável ou alumínio.
- Outras dimensões, consulte-nos.
- Encaixe para ligação direta à conduta.
- Película de polyane para proteção contra a humidade.
Acondicionamento
- Vendido à unidade, em palete, envolvido em película de plástico.

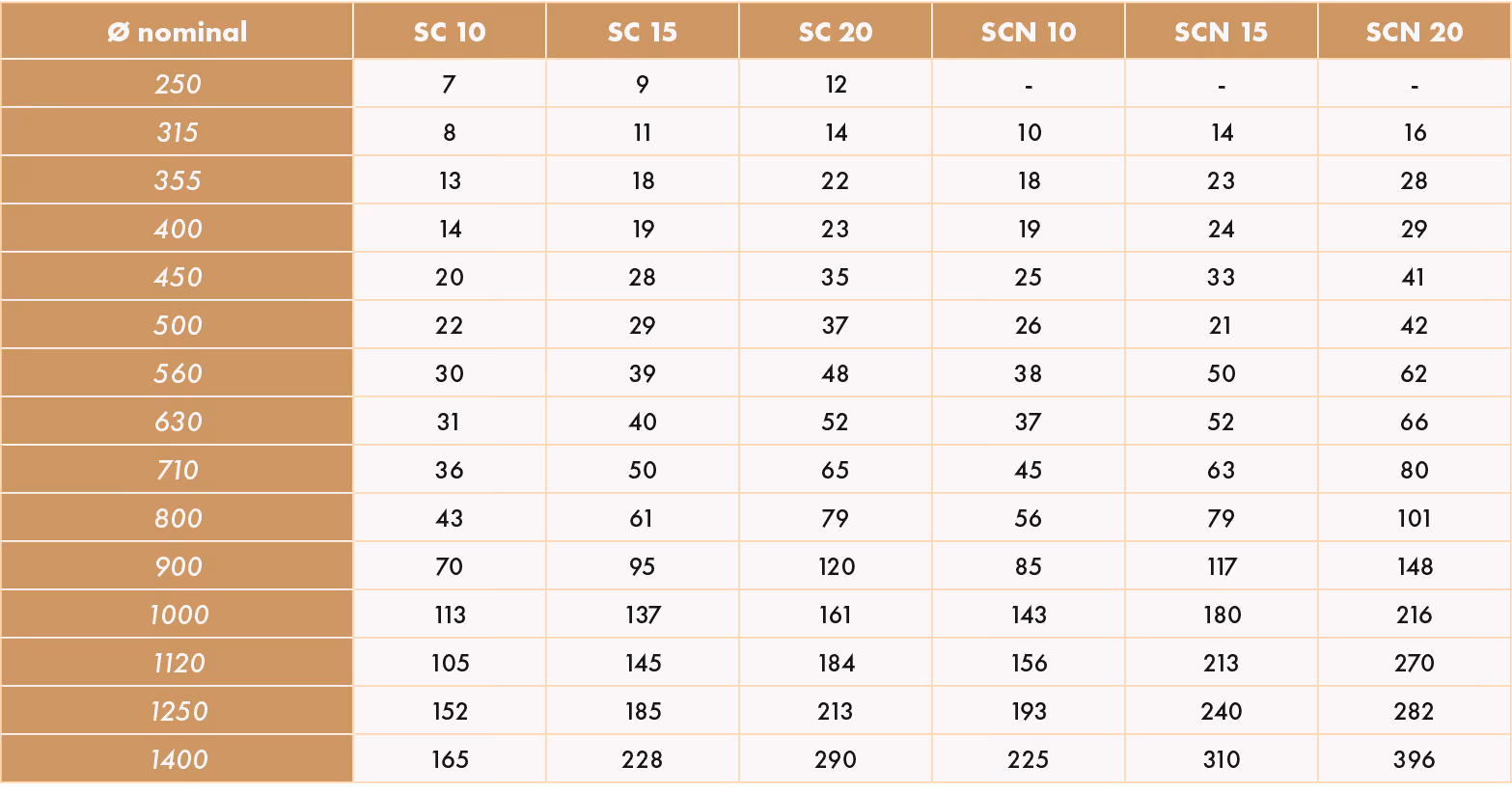

ATRAVANCAMENTOS E PESOS

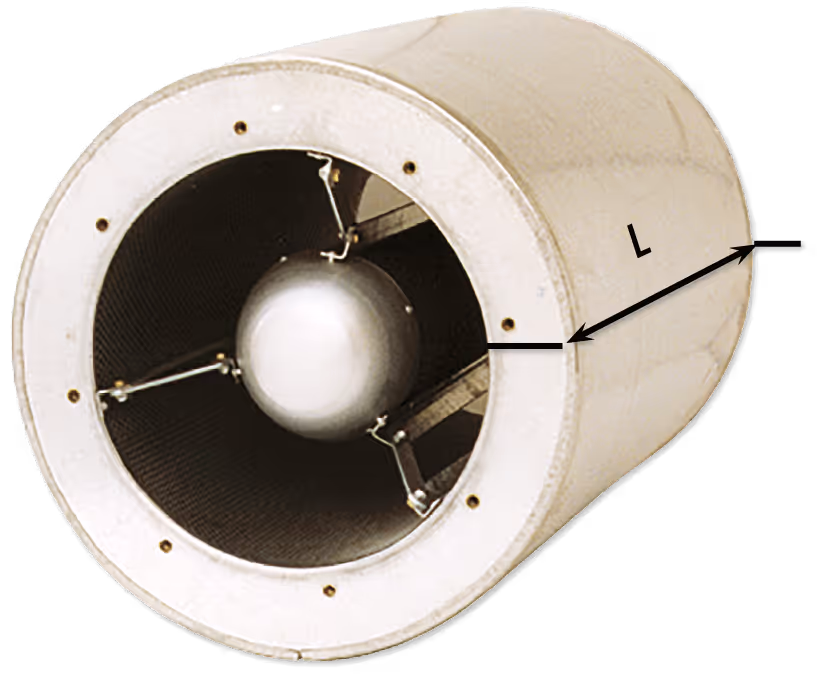

Comprimento L (em mm)
Peso (em kg)
INSTALAÇÃO SCN E SC
- Através do aro para ligação à virola do ventilador.
- Como opção: ligação através de embutimento macho/fêmea, diretamente para diâmetros pequenos.
- Contra-aro de ligação para conduta espiral.

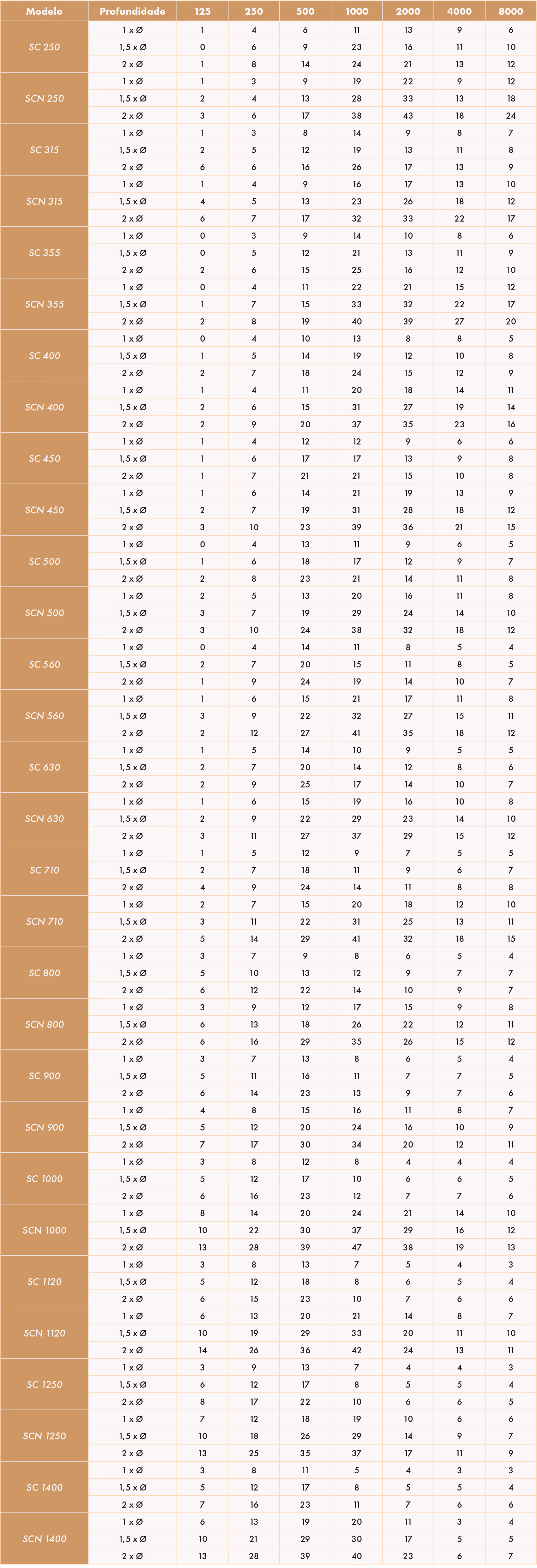

ATENUAÇÃO POR BANDA DE FREQUÊNCIA [HZ]
PERDAS DE CARGA PARA SCN
EXEMPLO DE SELEÇÃO
Pretende-se reduzir o nível sonoro para 75 dB(A) de um ventilador axial tipo Axalu®:
- Diâmetro: 630 mm
- 5400 m³/h
- Lw: 91 dB(A)
Deve-se, então, proceder a uma atenuação global à volta de 16 dB(A).
- Para isto, é necessário, de acordo com o ábaco ao lado, um silenciador de atenuação de 29 dB(a) a 500 Hz.

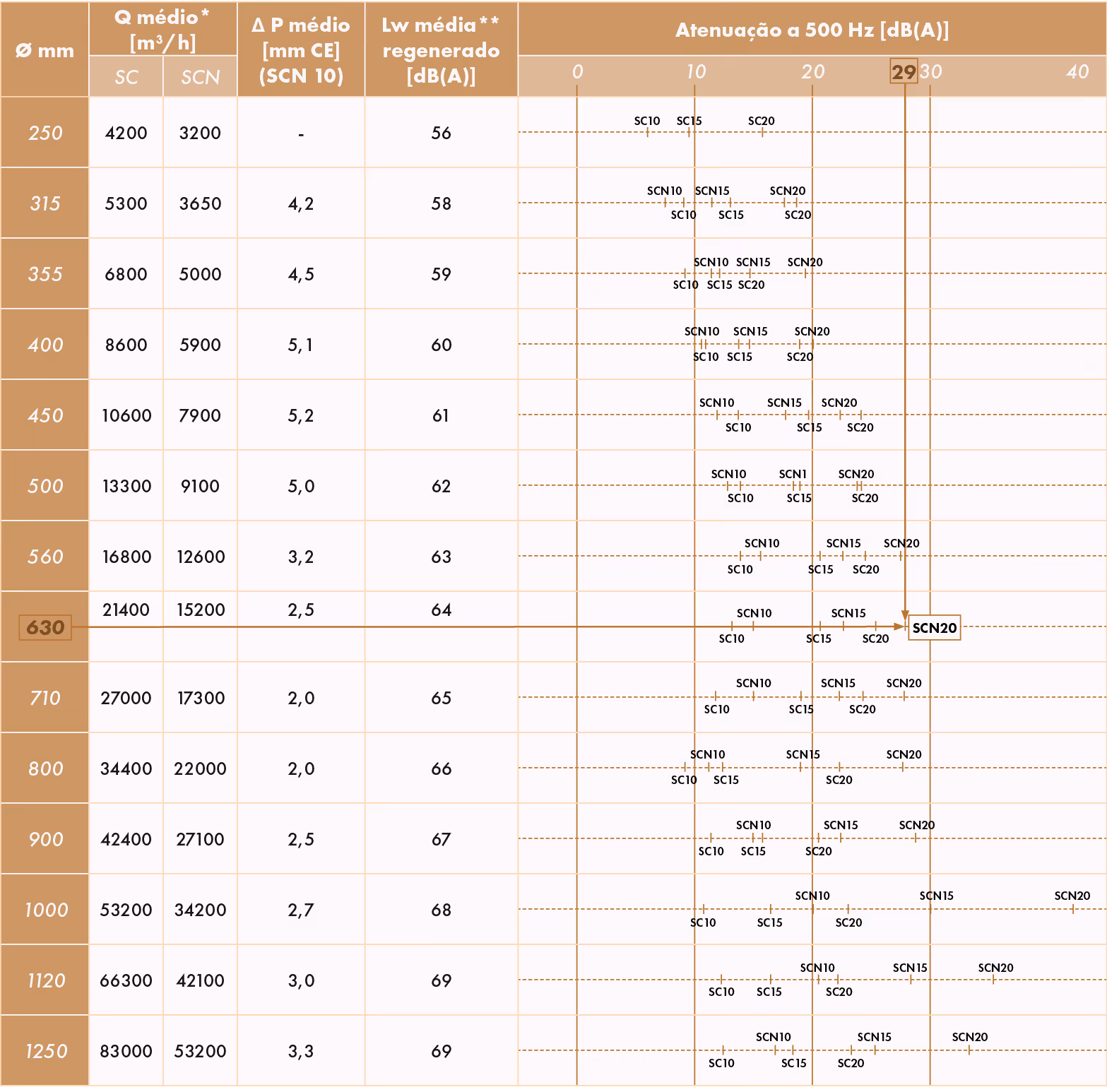

- O quadro de pré-seleção abaixo propõe, por exemplo, um silenciador SC 20 com 630 mm de diâmetro para uma atenuação de 25 dB a 500 Hz.
- A atenuação global de um silenciador depende do espetro completo.
- A Figura 1 dá-nos um valor aproximado de acordo com os espectros médios dos nossos ventiladores Axalu®, centrífugos à ação e à reação. Somente uma seleção precisa pode conduzir a um valor fiável.
Figura 1: quadro de equivalência entre a atenuação global dB(A) e atenuação a 500 Hz segundo o tipo de ventilador
