Informações Complementares
.svg)
Vantagens
Sistema Bag In / Bag Out para proteção dos operadores.
Estanquidade da caixa garantida ± 5000 Pa (conforme à EN 1886).
Penetração local ao nível da junta inferior a 0,01% (Teste Emery 3004).
Aro duplo para mudança de saco sem rutura de isolamento.
Encaixe dos filtros simples e eficaz.
Gama
3 dimensões de caixas para filtros de dimensões standards:
- 3.6.2 (L305 x H610 x P292 mm), 6.6.1 (L610 x H610 x P150 mm) e 6.6.2 (L610 x H610 x P292 mm).
2 profundidades de filtros:
- 150 mm e 292 mm.
Tipo de filtros admitidos (a encomendar separadamente):
Alta eficiência:
- ePM1 60% (F7) ou 80% (F9): FR MPC, mini plissado compacto, espessura de 48 ou 150 mm.
- ePM1 60% (F7) ou ou 85% (F9): FR MP GD, mini plissado multi diedros, caudal elevado, espessura de 292 mm.
Muito alta eficiência:
- E11, H13, H14: FR EFI MPP, mini plissado profundo, espessura de 150 ou
292 mm. - E11, H13, H14: FR EFI MPM, mini plissado multi diedros, caudal elevado, espessura de 292 mm.
Carvão ativado:
- FR CO, carvão ativado compacto, espessura de 292 mm.
Designação
Aplicação / Utilização
- Ar extraído em laboratórios de segurança microbiológica (nível de contenção P3 ou P4).
- Indústria farmacêutica, química ou nuclear.
- Centros bio tecnológicos, hospitais e institutos veterinários.
- Mudança dos filtros sem riscos de contaminação: solução ideal para instalações onde os operadores ou o ambiente não podem estar em contacto com os contaminantes (partículas ou moléculas) que se encontrem no filtro ou na caixa.

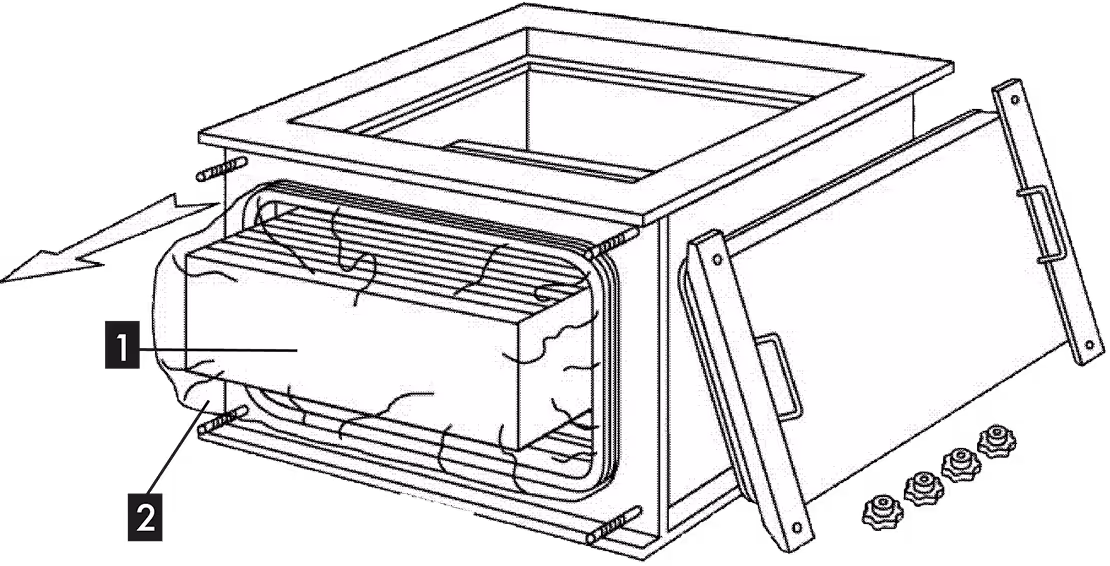

Construção / Composição
- Caixa e junta em chapa de aço com espessura 2 mm, soldado estanque e pintado a branco.
- Sistema de fecho por aro inox apoiado no contorno de todo o filtro.
- O aro é acionado por duas alavancas giratórias.
- Instalação do saco de contenção através de fecho elástico em aro duplo (fornecido com o equipamento).
- Porta de fecho em chapa de aço pintada a branco com dois botões.
- Encontra-se equipada com um dispositivo de segurança que não permite o fecho da caixa em caso de instalação incorreta.
- Ligações da caixa à rede por junta retangular pré-furado.
- Tomas de pressão sem ligação a montante e a jusante do filtro.
Opções
- Caixa em aço inoxidável AISI 304.
- Manómetro de pressão diferencial.
- Outras cores possíveis sob pedido.
- Instalação da caixa em estrutura, coletor a montante e a jusante (versão Compo).
- Montagem das caixas em bateria:
Em série para níveis duplos ou triplos de filtragem.
Em paralelo para caudais a tratar muito elevados. - Ligação para toma de pressão.
- Registo estanque classe 4 em conformidade à norma EN 1751.
- Painel de suporte para substituição do filtro.
Acondicionamento
- Vendido à unidade.

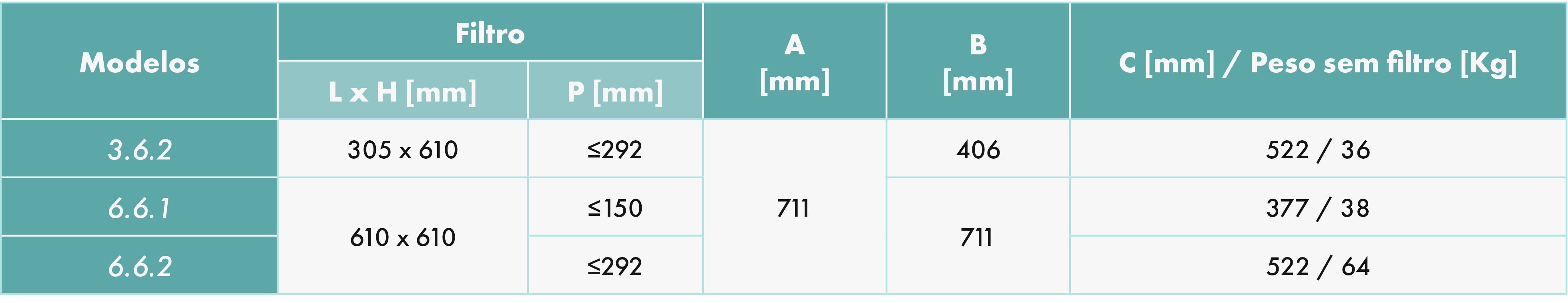

ATRAVANCAMENTOS
PRINCÍPIOS DE FUNCIONAMENTO
Sécur’Air®:
- Caixa para filtro THE com solução Bag In - Bag Out que consiste num sistema integrado de saco (em plástico) para proteção das equipas de manutenção no momento da substituição dos filtros.
Sécur’Air® Compo - sistema montado em bateria:
- Conjunto completo pronto a ligar.
- Montagem em obra.
- Sistema modular em bateria em função do caudal necessário à instalação, com 2 níveis de filtragem.
Exemplos de instalação de 2 caixas em paralelo:
Estanquidade testada.
LIMITES DE UTILIZAÇÃO
- Os limites dos caudais a tratar dependem dos filtros selecionados.
CLASSIFICAÇÃO EN
- Classificação EN 1886 de acordo com a Diretiva sobre Produtos de Construção 89/106/CE.
MANUTENÇÃO DO FILTRO EM 12 PASSOS
Ligação a condutas circulares para Sécur’Air®
Registos de fecho estanques

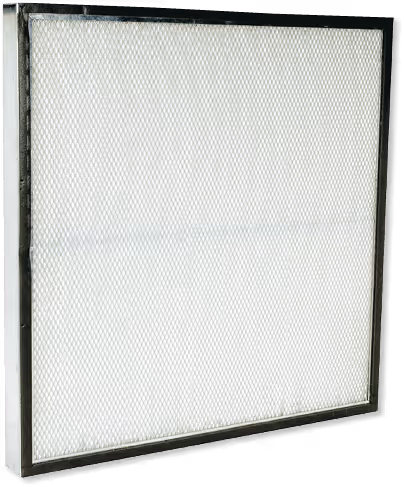

FR MPC
Filtro mini-plissado compacto de alta eficiência: ePM10 65%, ePM1 60% (M6 / F7) ou 80% (F9).
Consulte AQUI a ficha de produto para mais informações.
FR MP GD
Filtro de alta eficiência: (ePM1 60% (F7) ou ou 85% (F9).
Indicado para caudais de ar elevados.
Consulte AQUI a ficha de produto para mais informações.
FR EFI MPM
Filtro de muito alta eficiência: E11, H13, H14.
Indicado para caudais de ar elevados.
Forte capacidade de retenção: maior durabilidade.
Manípulo standard para uma extração mais fácil.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
FR CO
Filtro de carvão ativado.
Elevada capacidade de adsorção.
Consulte AQUI a ficha de produto para mais informações.
Carvão impregnado
Sob pedido.
