Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Variação progressiva e contínua do caudal de ar.
Controlo através de comando à distância.
Funcionamento possível por sinal externo 0-10 V.
Pré-regulação de fábrica.
Caixa do variador IP 66.
Gama
- Modelo T 400: alimentação trifásica 400 V ~ 50/60 Hz para alimentação do motor trifásico 400 V.
Designação
Aplicação / Utilização
- Variador de frequência para aplicações de ventilação com motores standards alimentados em trifásico 400 V.
- Variador de frequência para comando automático dos caudais.
Construção / Composição
- Pronto a usar: pré-regulação de fábrica.
- Ligação elétrica simples.
- Estanquidade assegurada por passa-cabos.
- Linearidade da velocidade qualquer seja a perda de carga do circuito aerólico: o motor funciona à velocidade definida pelo comando à distância ou pelo sinal 0-10 V.
- Correção automática das quebras de tensão da rede para manutenção da velocidade de ventilação.
- Proteção do motor contra as sobrecargas.
- Proteção do variador contra os curto-circuitos entre fases do motor e contra as altas e baixas tensões.
Opções
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
- Tensão trifásica rede 400 V ~ 50 / 60 Hz (sem neutro).
- Display integrado.
- Caixa IP 66.
- Arranque fiável diretamente ao valor de setpoint fixado pelo potenciómetro de regulação ou pelo sinal 0-10 V.
- Velocidade de saída pré-regulada de 40 até 100% da velocidade nominal do motor.
- Filtro CEM classe B integrado.
- Proteção do motor contra sobrecargas e curto circuitos dos enrolamentos.
- Rampas de aceleração e de desaceleração pré-reguladas de origem.
- Contacto seco para o comando da electroválvula de gás.
- Contacto de entrada para a ligação de uma caixa de corte.
- Função passagem a velocidade elevada integrada para extração de fumo: a velocidade da ventilação passa à máxima.
- Contacto seco On/Off.
- Placas tropicalizadas, ideais para ambientes húmidos.
- Limpeza fácil, sem elementos mecânicos externos.
- Em plástico policarbonato resistente aos UV, gorduras e ácidos.

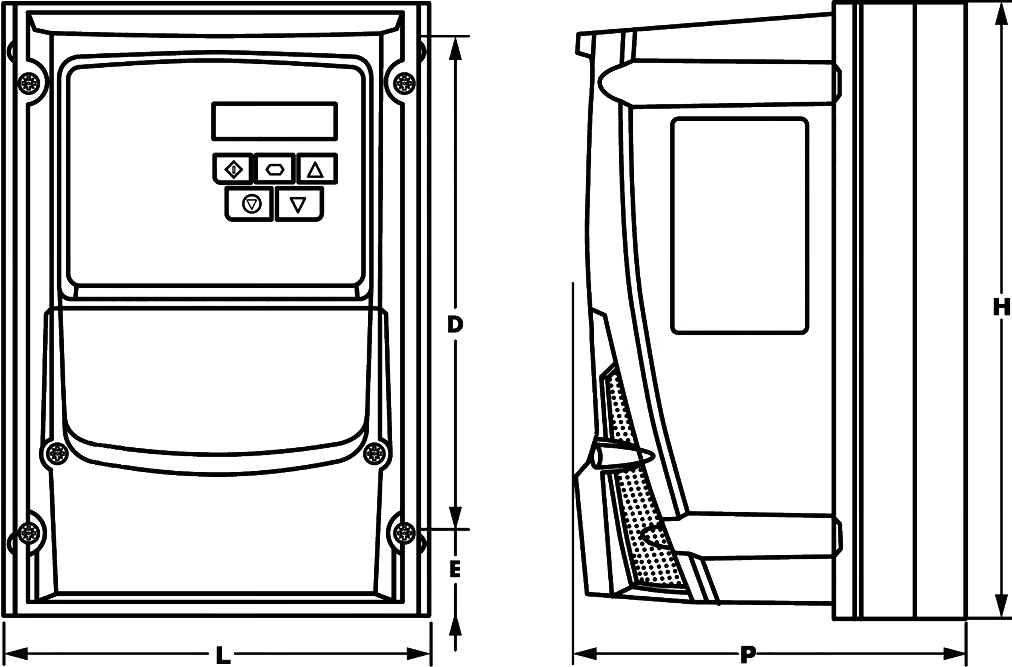

ATRAVANCAMENTOS E PESOS

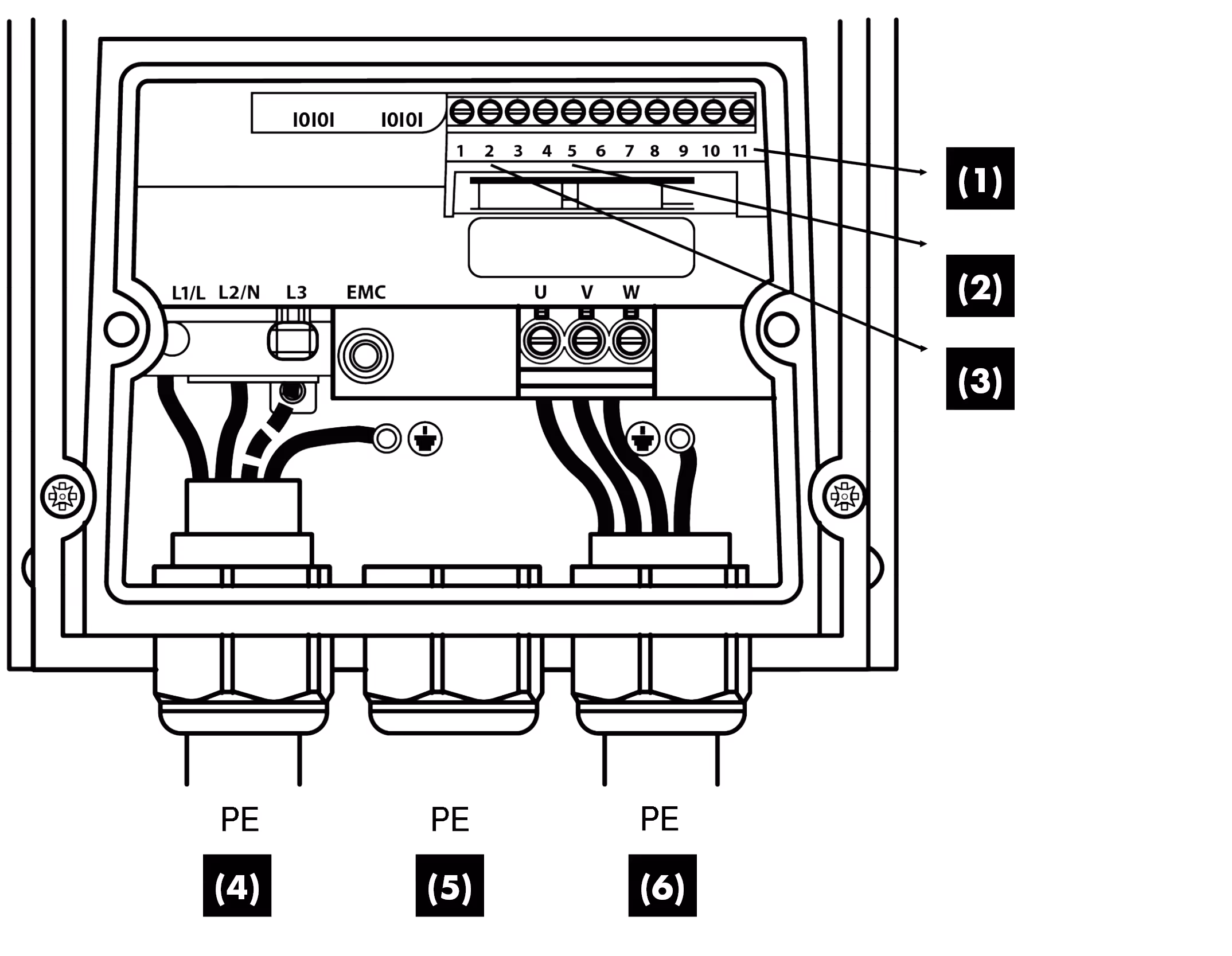

ESQUEMA DE LIGAÇÕES
- Comprimento do cabo entre o motor e o variador: 100 m com cabo isolado e 150 m com cabo não isolado.
Botoneira de segurança
Caixa de comando para Senseo Drive® RT Control®
Potenciómetro.
Comutador On/Off.
Montagem em aplique.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Viseira para gama Senseo Drive®
Para instalação no exterior.
