Vantagens
Motor de baixo consumo EC.
Solução certificada para ventilação conforto e desenfumagem.
Gama alargada de caudais: até 28000 m3/h.
Caudal regulável através de potenciómetro integrado de origem sob a cobertura de proteção do ventilador.
Robustez.
Gama
- Gama composta por 10 modelos: de 315 até 900.
- Caudais de 300 até 28000 m3/h.
- Certificado F400-120 em conformidade à EN 12101-3.
- Registo antirretorno testado e certificado ao fogo.
- Kit acústico de descarga vertical: até -5 dB de pressão acústica.
Designação
Aplicação / Utilização
- Extração de ar em cozinhas profissionais e em qualquer local que necessite de desenfumagem ou de ventilação.
Construção / Composição
Base:
- Em aço galvanizado com pavilhão de aspiração embutido.
Turbina:.
- Centrífuga à reação, em aço galvanizado, equilibrada dinamicamente.
Suporte do motor:
- Placa em aço galvanizado, ligada à base através de 4 apoios em perfil de alumínio.
- Rede em aço galvanizado de malha quadrada, em conformidade com a norma EN ISO 12499.
Proteção:
- ABS termo modelado, de cor cinzenta prateado, RAL 7011.
- Sistema de um quarto de volta para desmontagem da proteção e para facilitar o acesso ao motor e aos acessórios elétricos.
Motorização:
- Motor EC (comutação eletrónica) com comando à distância IP 65, sob a proteção.
- Alimentação monofásica 230 V ~ 50-60 Hz nos modelos 315 até 450
- Alimentação trifásico 400 V + N ~ 50-60 Hz nos modelos 500 até 900.
- Interruptor de segurança instalado de origem.
Opções
- Modelo anti corrosão com pintura C3 (incluído na classificação ao fogo).
Acondicionamento
- Vendido à unidade.
LIMITES DE UTILIZAÇÃO
- Instalação no exterior.
- Temperatura de funcionamento: -30º C até 80º C.
CERTIFICAÇÃO AO FOGO E MARCAÇÃO CE
- Certificado Ventilação Conforto e Desenfumagem.
- Certificação F400-120: extração a 400º C durante 2 horas em conformidade à Norma EN 12101-3.
- Certificado de conformidade CE.

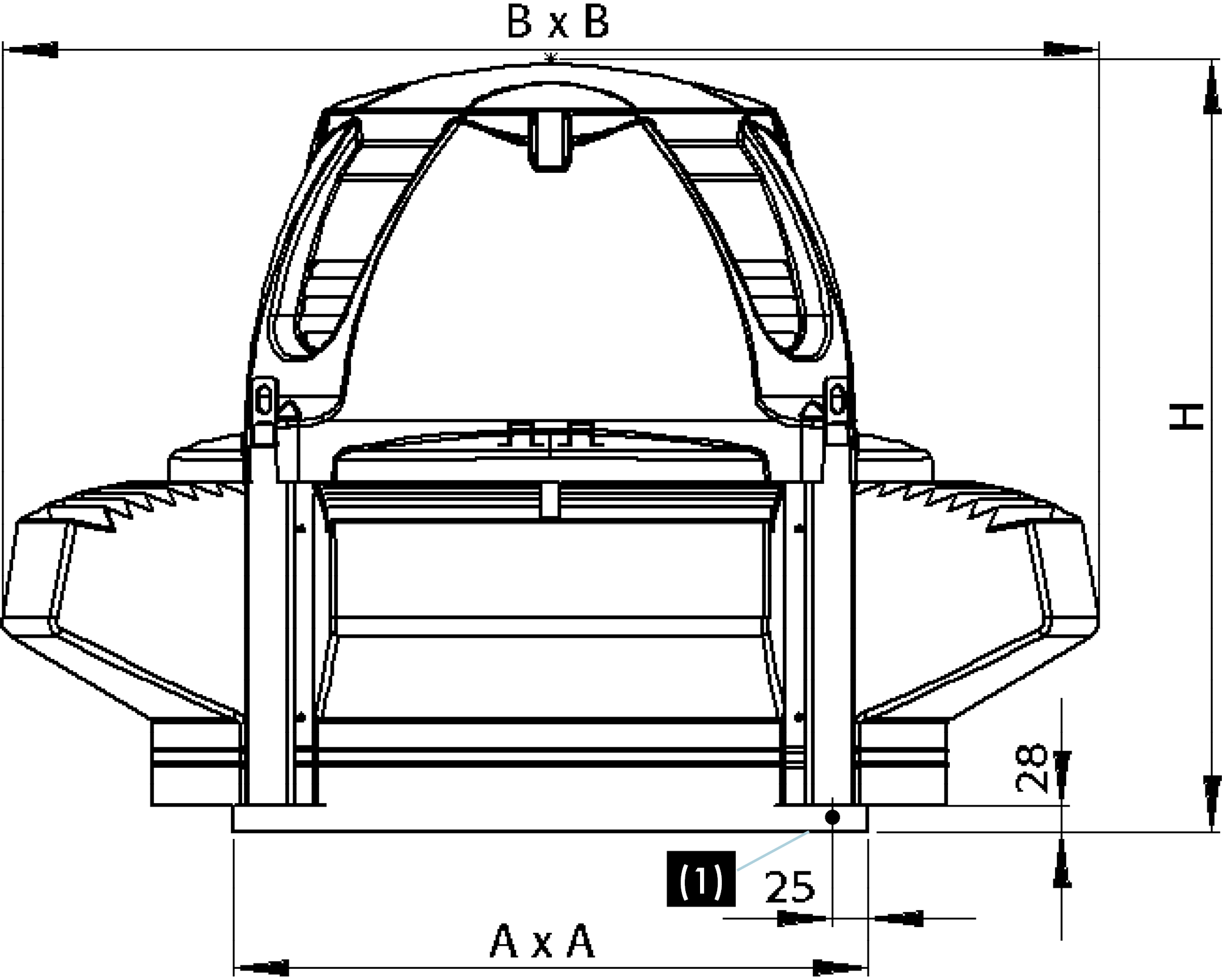

ATRAVANCAMENTOS E PESOS
Com kit acústico de descarga vertical
Sem kit acústico de descarga vertical

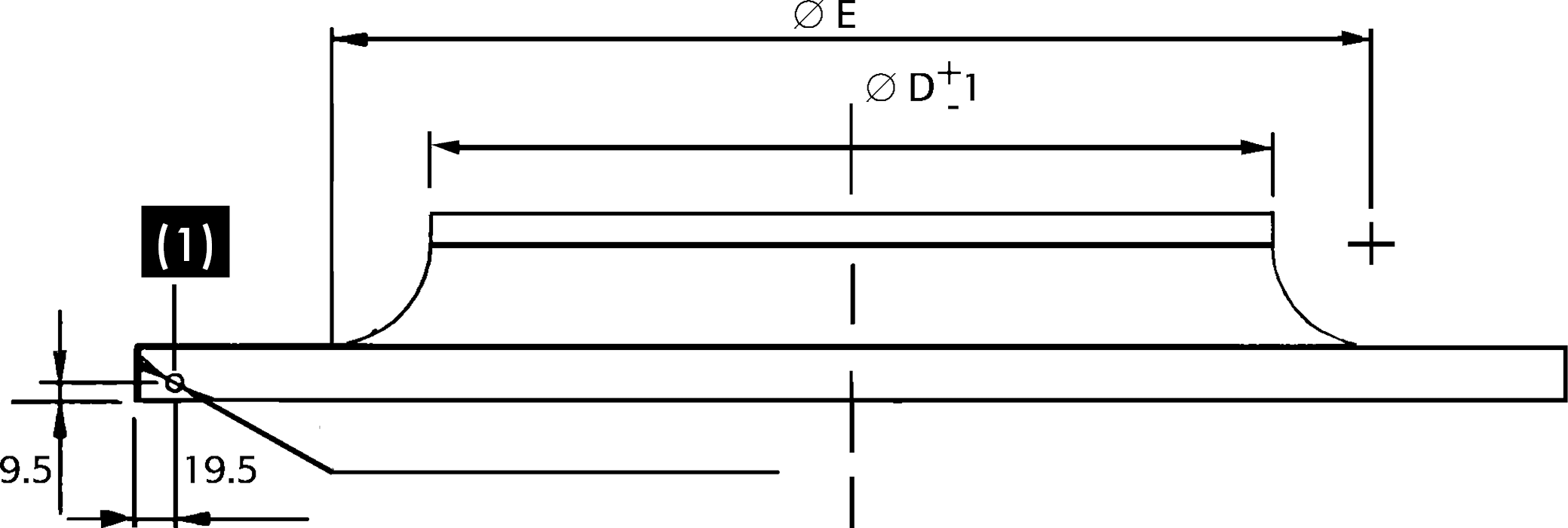

Pavilhão de aspiração

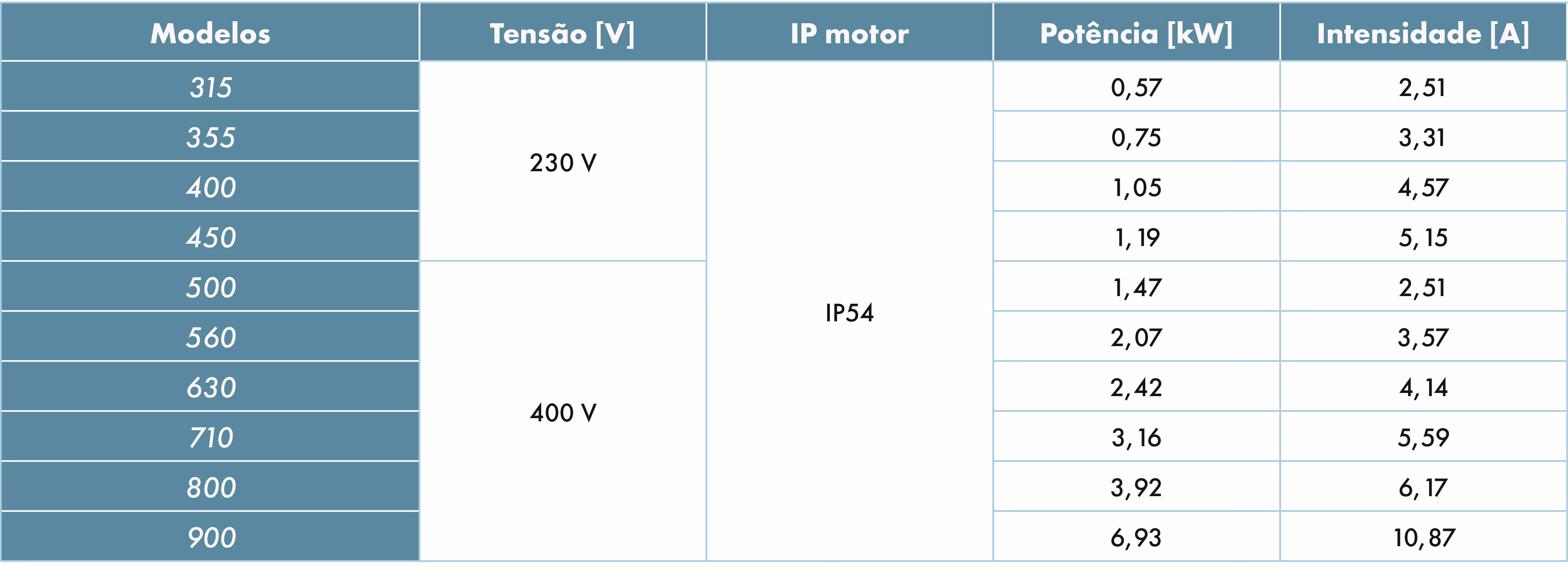

CARACTERÍSTICAS TÉCNICAS
KIT ACÚSTICO DE DESCARGA VERTICAL
Kit composto por 4 defletores fáceis de instalar e que permite:
- Assegurar um fluxo do ar vertical.
- Evitar as infiltrações de água.
- Reduzir o nível sonoro.
Conceito anti infiltração de água
- Figura 1: em caso de chuva moderada, a água cai verticalmente num coletor, para depois ser evacuada para a base do Simoun®.
- Em caso de chuva forte, a inclinação das aberturas impede a água de atingir diretamente o pavilhão. Uma parte da chuva irá fazer ricochete nas alhetas. A outra parte será evacuada de forma igual à da chuva moderada.
Redução do nível sonoro
- O kit acústico de descarga vertical vem equipado com revestimento imputrescível em polietileno com 25 mm de espessura, fixado de origem na parte central.
- Características acústicas: consulte-nos para mais informações.
Instalação simples
- Assegura a integração arquitetónica do ventilador de cobertura.
- Melhora a estanquidade.
- Disponíveis em 4 modelos para modelos do 315 até 900.

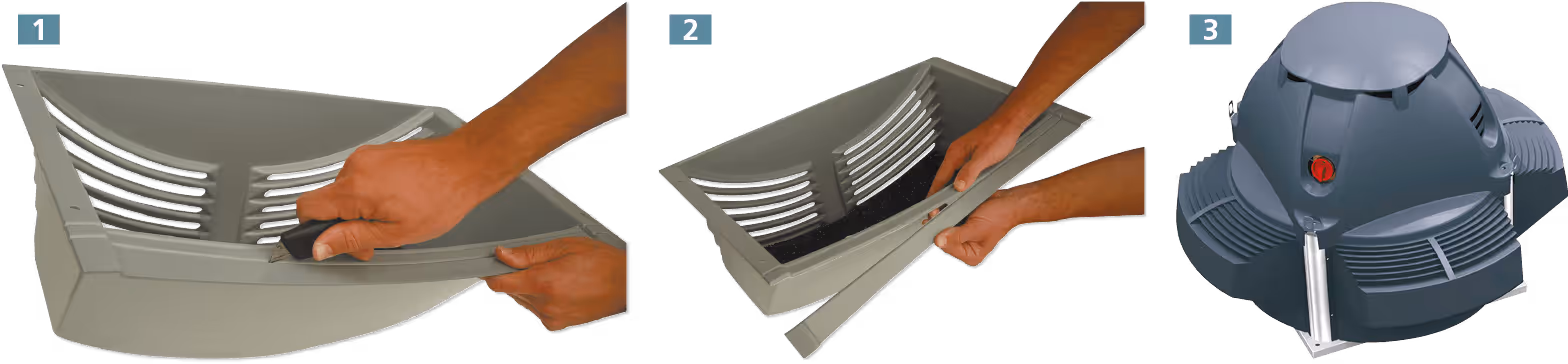

Instruções de instalação
- As dimensões do ventilador de cobertura estão marcadas nos apoios dos kits. Para ajustar o kit ao modelo do ventilador, é necessário fazer um corte em todo o comprimento da base.
- Depois, destacar a banda inferior do kit acústico de descarga vertical.
- Fixar os 4 defletores com os parafusos fornecidos nos apoios do ventilador de cobertura.

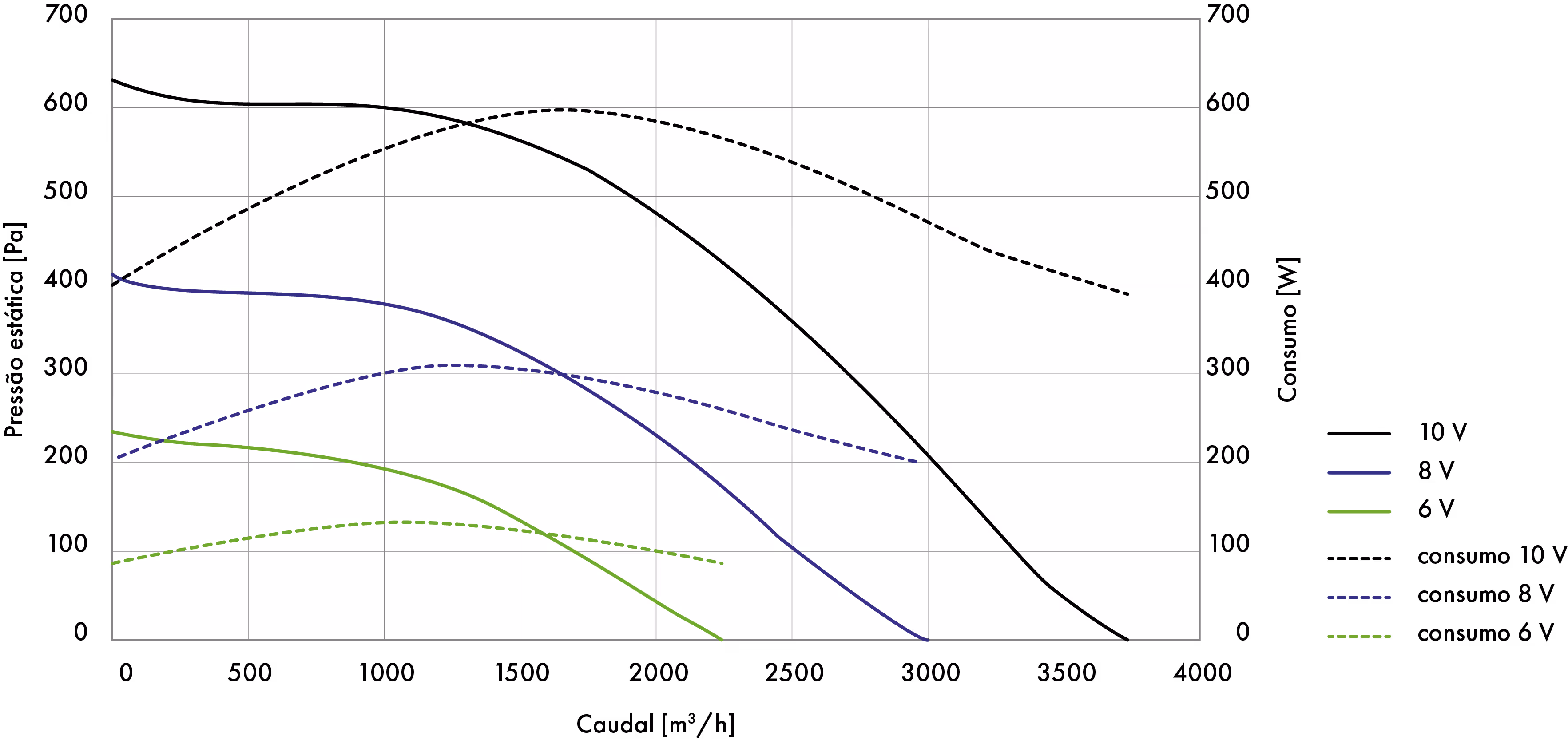

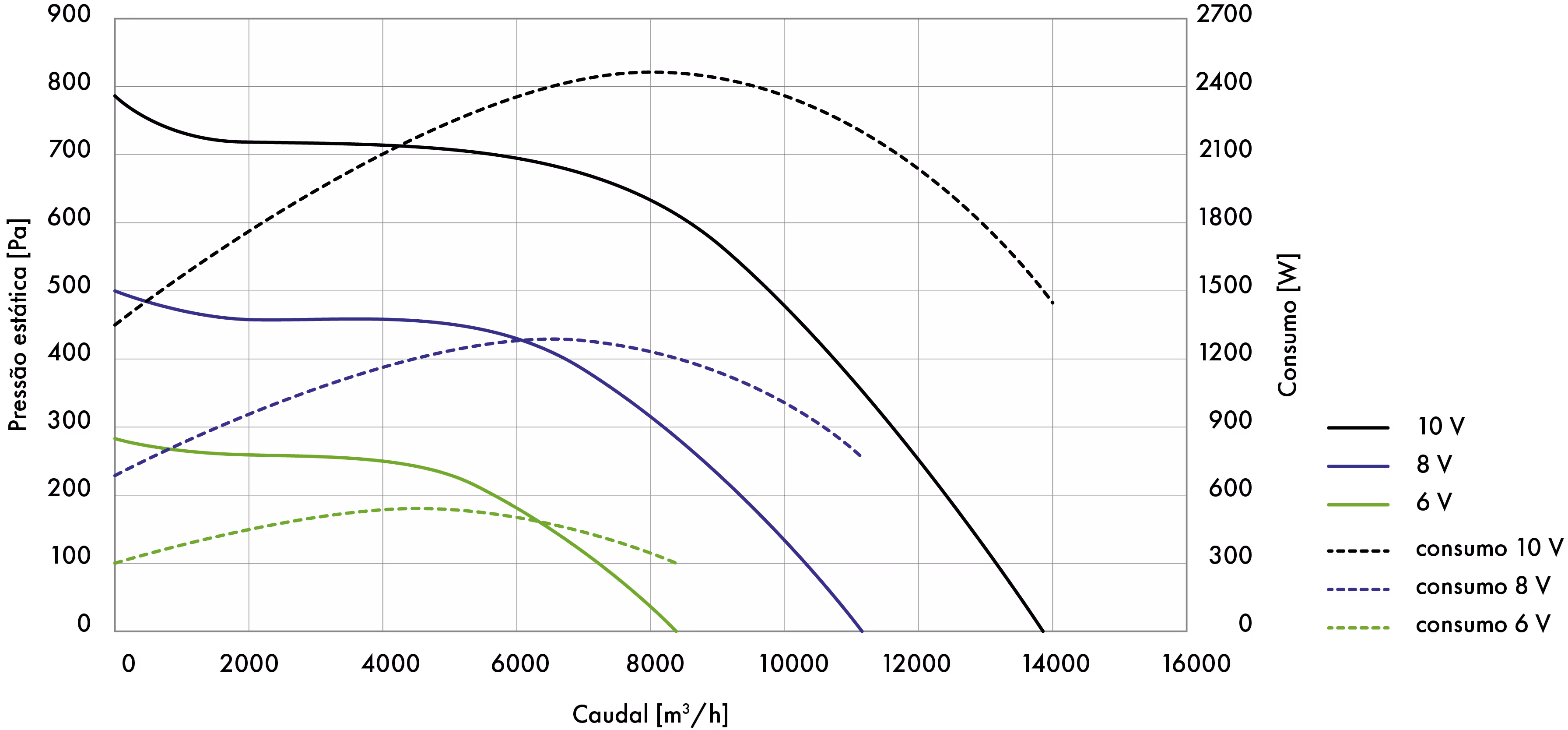

CURVAS DE SELEÇÃO PARA SIMOUN® F400 ECM
Modelo 315
Modelo 355

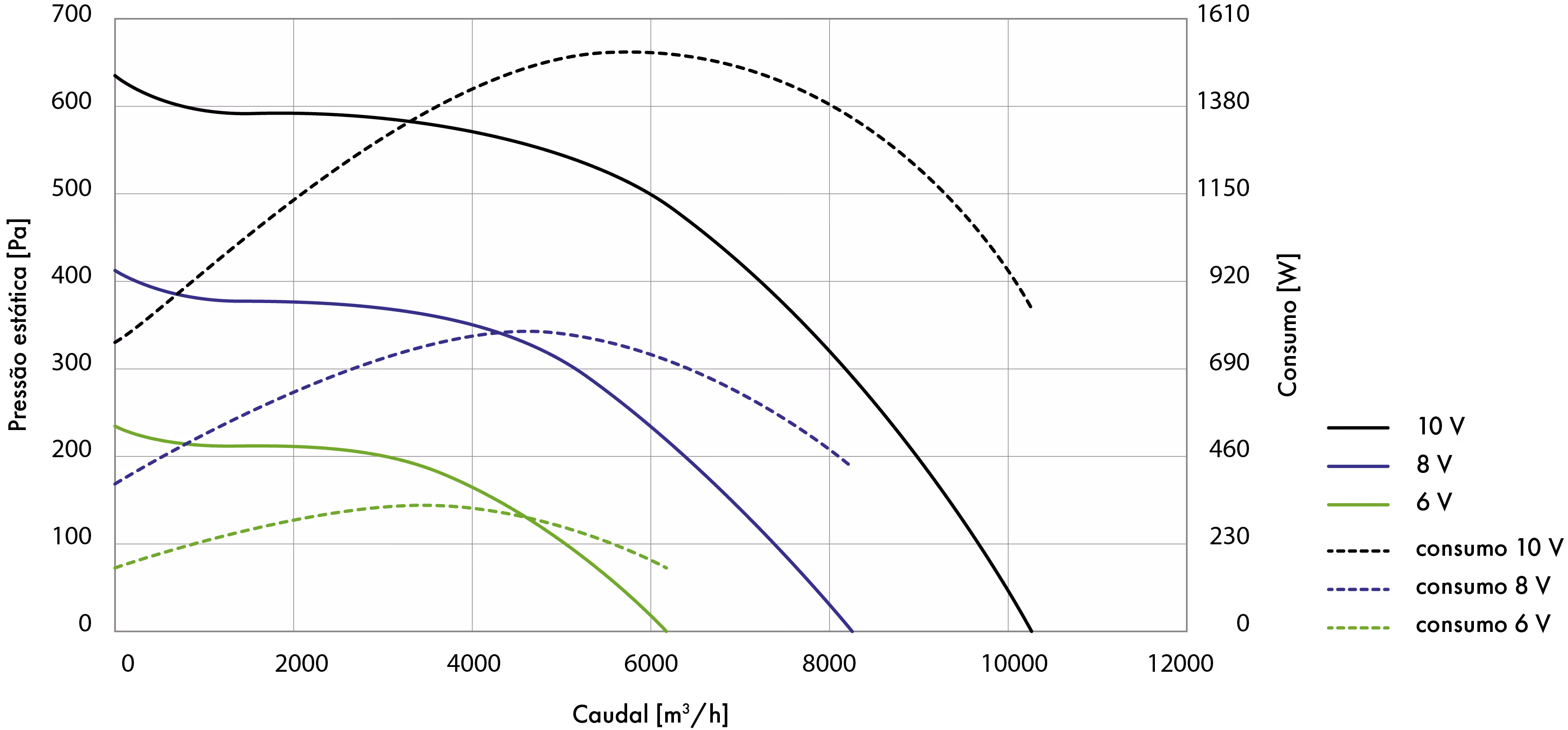

Modelo 400
Modelo 450
Modelo 500

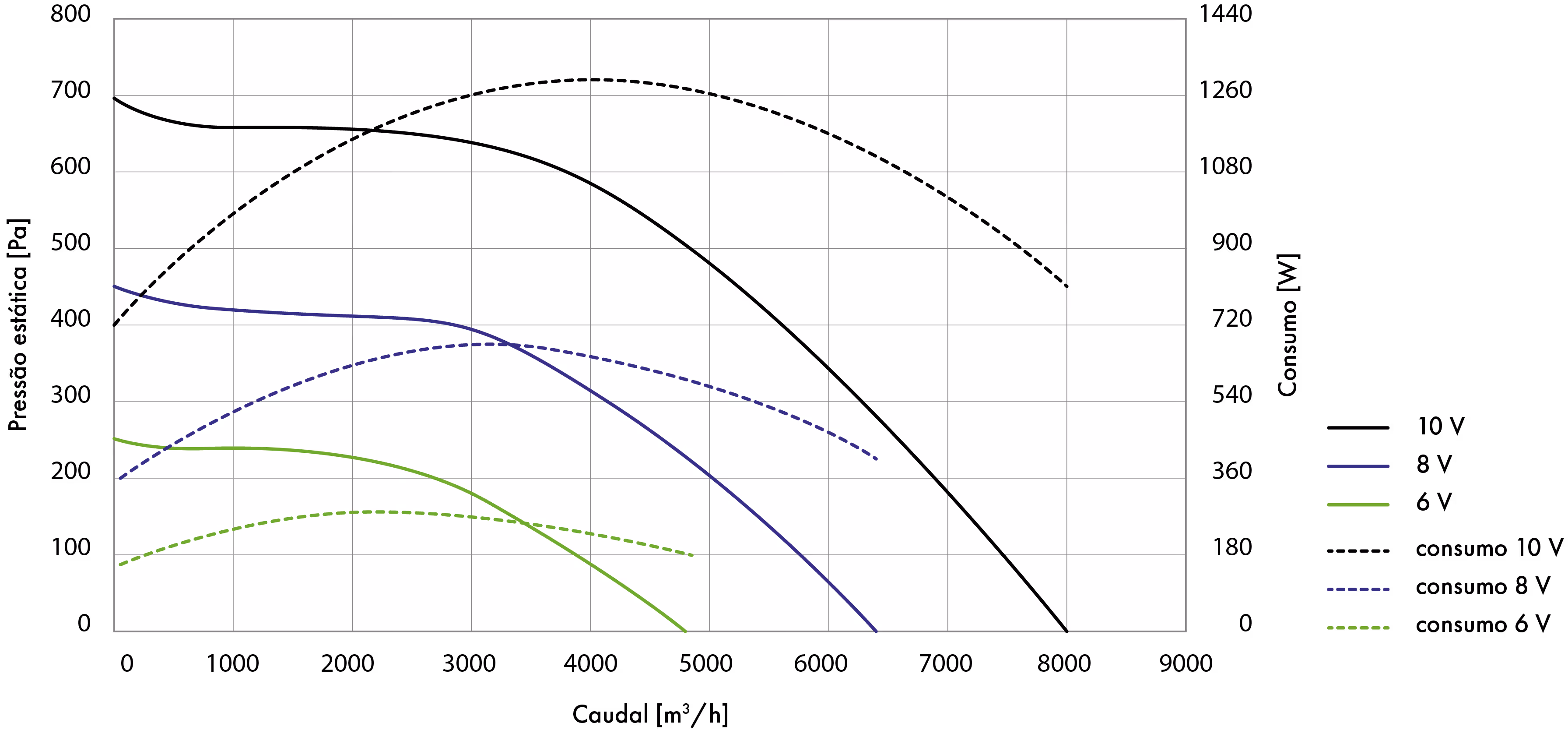

Modelo 560
Modelo 630
Modelo 710
Modelo 800

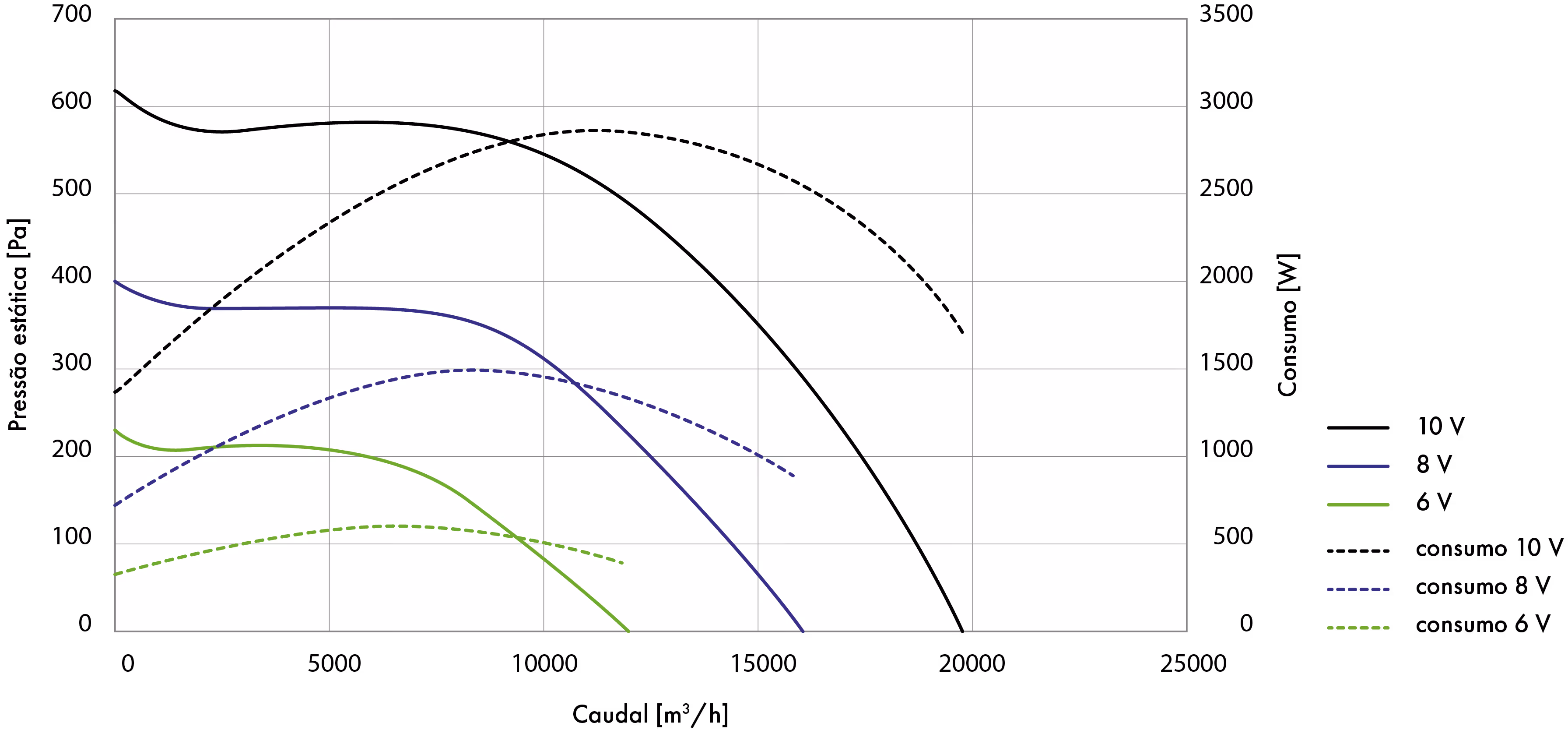

Modelo 900
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Aro de montagem
Garante a instalação estanque do ventilador num topo de conduta e evita a deformação do suporte base.
Em aço galvanizado, fornecido com uma junta de estanquidade e parafusos, comporta 4 apoios rebatíveis a montar na conduta.
Registo antirretorno
Impede a contra-ventilação natural quando o ventilador está parado.
Adicionar a perda de carga suplementar de 50 Pa.
Constituído por um aro em aço galvanizado e por alhetas móveis em alumínio.
O conjunto é fixo sob a base do ventilador.

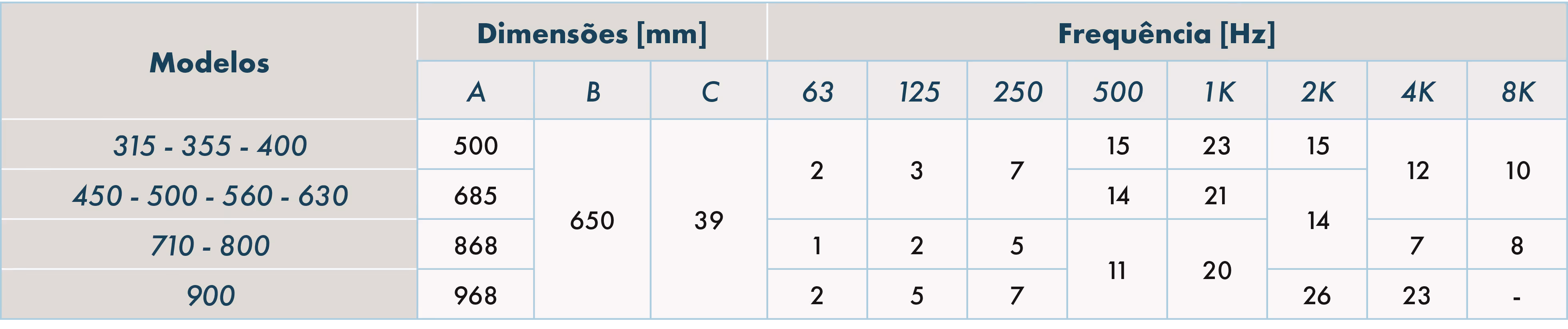

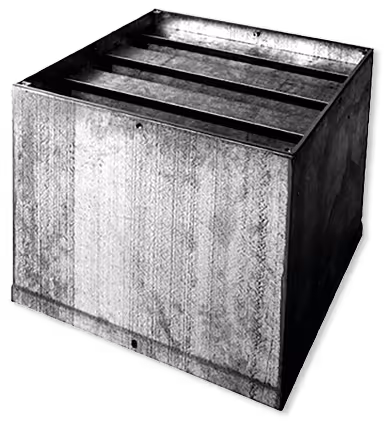

Silenciador
Atenua a transmissão de ruídos aerólicos para o interior do local da instalação.
O ventilador é fixo diretamente na parte superior do silenciador em aço galvanizado.
A parte ativa é constituída por baffles paralelas em material absorvente.
Adicionar uma perda de carga suplementar de 50 Pa.
Aro-conduta
Permite a montagem estanque do ventilador numa chaminé cilíndrica.
Equipado com 4 peças quadradas em aço galvanizado e uma placa de suporte, é montado na conduta cilíndrica (não fornecida) através de 2 abraçadeiras (fornecidas).
Fornecido com junta de estanquidade.
Nota: não pode ser montado com o registo antirretorno ou com o silenciador.
Kit basculante
Permite mover o ventilador para facilitar a limpeza da conduta e da turbina.
Em aço galvanizado, entregue com junta de estanquidade e parafusos, comporta 4 suportes rebatíveis a montar no aro e braço de apoio.
Estrutura de adaptação
Disponível na versão com 300 mm ou 400 mm de altura.
Virola de ligação circular
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
Caixa para comando de 2 velocidades
Dahlander ou enrolamentos independentes, 2 velocidades, trifásica 400 V.
Numa caixa estanque IP 55, assegura o funcionamento On/Off e a passagem de uma velocidade à outra, assim como a proteção por térmicos e o comando de uma eletroválvula de gás.
Consulte AQUI a ficha de produto para mais informações.
Gama Kwixo®
Sistema para modelação dos caudais em cozinhas profissionais de forma automática, em função do nível de atividade da cozinha, obtido através de medição de temperatura e humidade.
Disponível em vários modelos: Solo, Duo, Maxi, ECM e Multi ECM.

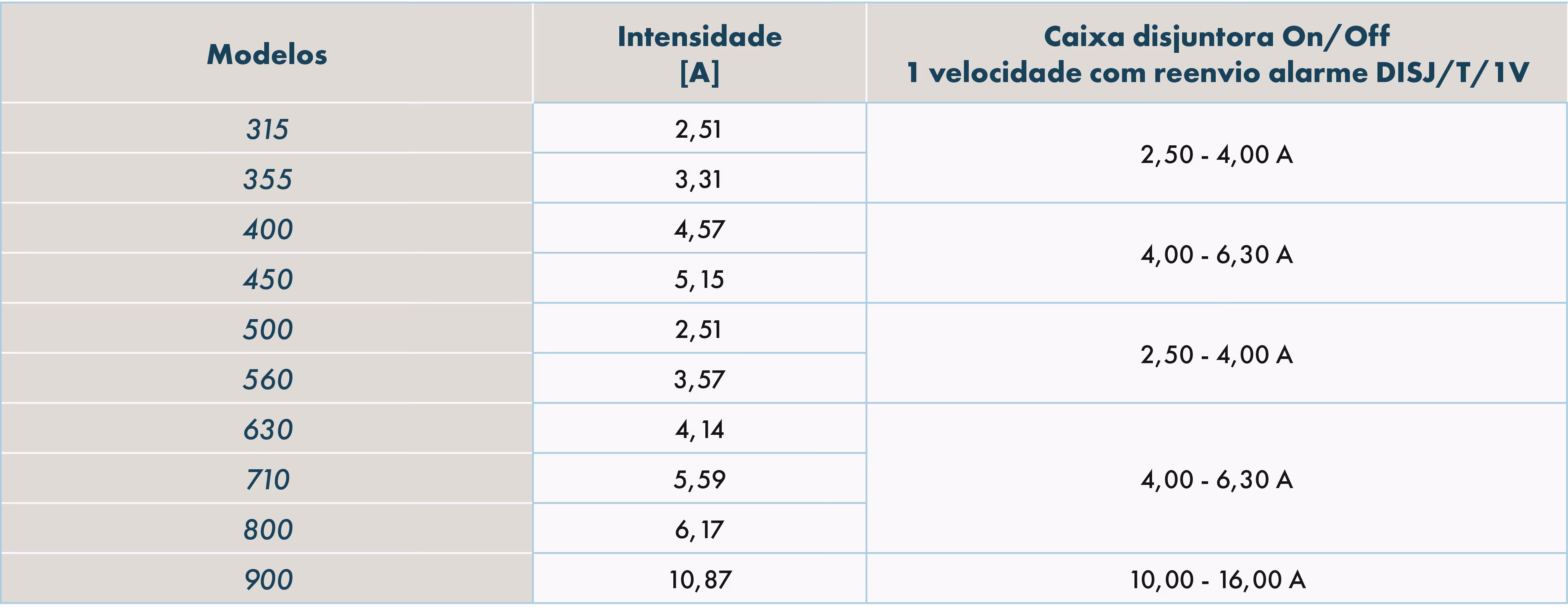

SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
