Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Motor ECM de baixo consumo.
4 soluções de controlo.
Caixa multiposição com picagens modulares.
Sistema de montagem fácil.
Caixa conectada por aplicação Bluetooth para as versões PC e POP.
Novidade: Regulação PC Light - Pressão Constante Light.
Gama
13 modelos:
- Ligações circulares de Ø160 a 710.
- Caudais até 11100 m3/h.
2 versões:
- Modelos 400 até 3500:
- Versão standard: 1 picagem de aspiração, 1 picagem vertical de exaustão.
- Versão pleno: 2 picagens de aspiração, 1 picagem vertical de exaustão. - Modelos 4000 até 11000:
- Versão pleno: 2 picagens de aspiração, 1 picagem vertical de exaustão.
Designação
Aplicação / Utilização
- Habitação coletiva e cozinhas profissionais: extração de ar permanente aprovada 400 º C 1/2h.
- Para uma utilização no exterior, recomenda-se a instalação de um chapéu chinês ou de uma viseira antichuva.
Construção / Composição
Envolvente:
- Modelos 400 até 11000.
- Caixa de aço galvanizado e pré-pintado.
- Picagens de aspiração e de descarga com juntas amovíveis.
- Pode ser rodado simplesmente inclinando a caixa.
Motorização:
- Motor ECM com comando integrado ou remoto.
- IP44 (modelos 400 até 600).
- IP54 (modelos 1000 até 11000).
- Transmissão direta.
- Alimentação monofásica 230 V ~ 50/60 Hz em todos os modelos.
- Interruptor de proximidade de série.
- Pressostato calibrado e montado de fábrica (versão potenciómetro).
Ventilador:
- Modelos 400 até 600: turbina à ação.
- Modelos 1000 até 11000: turbina à reação.
- Conjunto motor-ventilador fácil de desmontar.
Regulação:
- Painel de regulação IP54 integrado na caixa.
- Reenvio de alarme através de cabo na placa eletrónica.
- Possibilidade de ligação e de regulação via Bluetooth Aplicação Oxéo® Connect.
- Regulação PC (regulação de pressão constante): redução de 60% do consumo em relação às unidades standard.
- Regulação PC light disponível para os tamanhos 400 a 4000, sem comunicação Modbus ou ligação Bluetooth.
- Regulação POP (pressão otimizada): redução de 30% do consumo em relação às unidades com pressão constante.
- Comunicação Modbus GTB / GTC com a regulação PC e POP.
Opções
- Isolamento acústico de 25 mm.
- Proteção époxi (consulte-nos).
- Alimentação elétrica trifásica (a partir do modelo 4000).
- Versão cozinha: isolamento de 25 mm e tabuleiro de condensados.
- France Air Connect (para as versões PC e POP):
- Caixa C4 conectada: monitorização em tempo real de 3 indicadores: pressão, modo de incêndio C4 e avaria.
- Sensor opcional, a instalar.
- Sistema de comunicação SIGFOX.
- Plataforma web e móvel para o monitorizar e analisar uma instalação coletiva.
Acondicionamento
- Vendido à unidade.

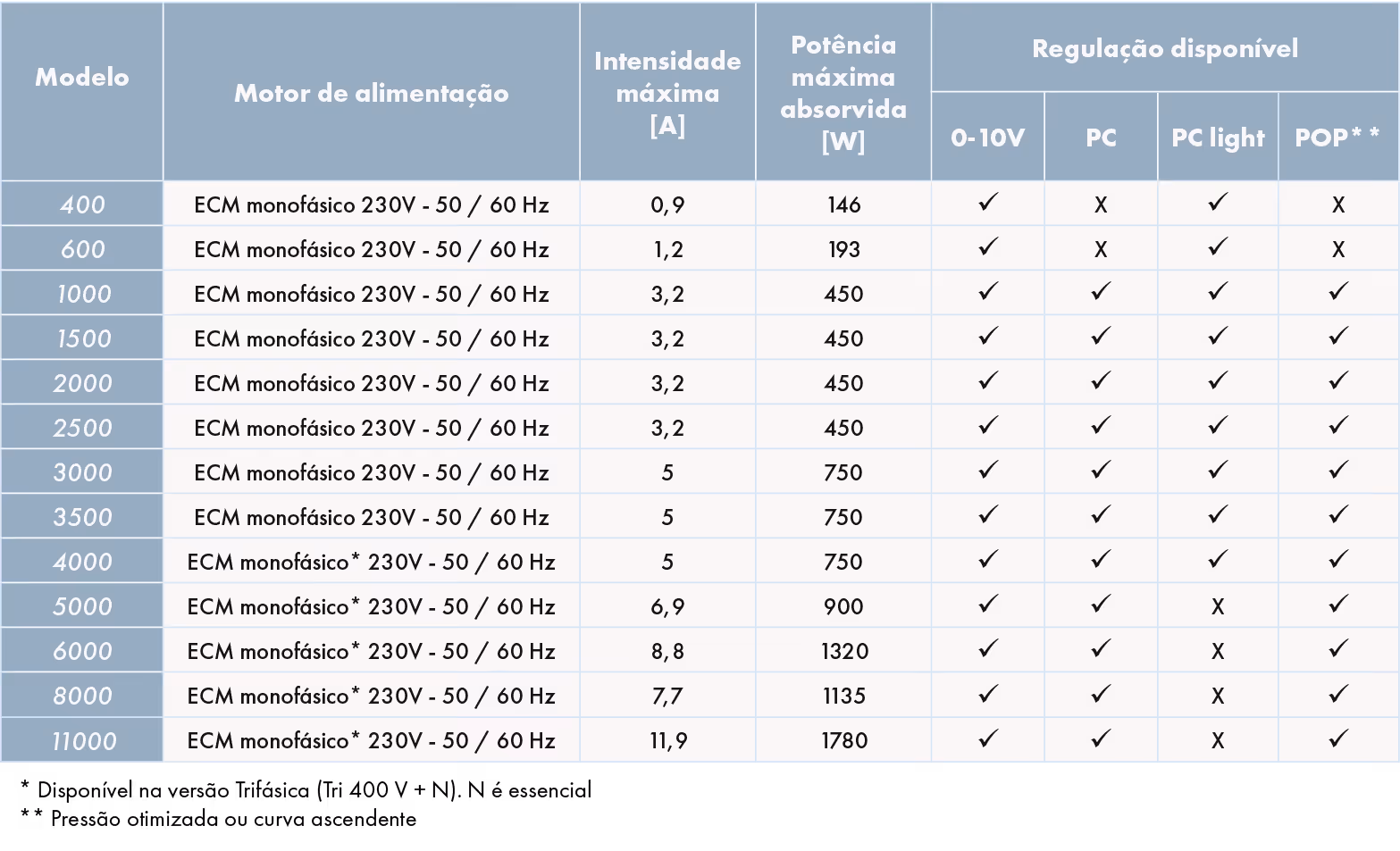

CARACTERÍSTICAS ELÉTRICAS

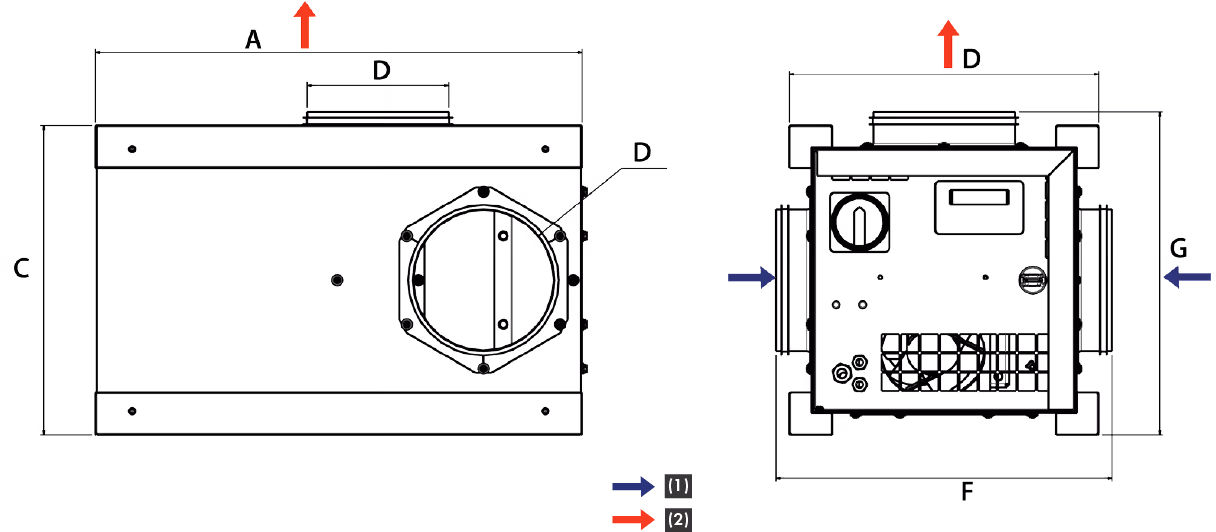

ATRAVANCAMENTOS E PESOS
Modelos 400 e 600
Modelo standard
Modelo pleno

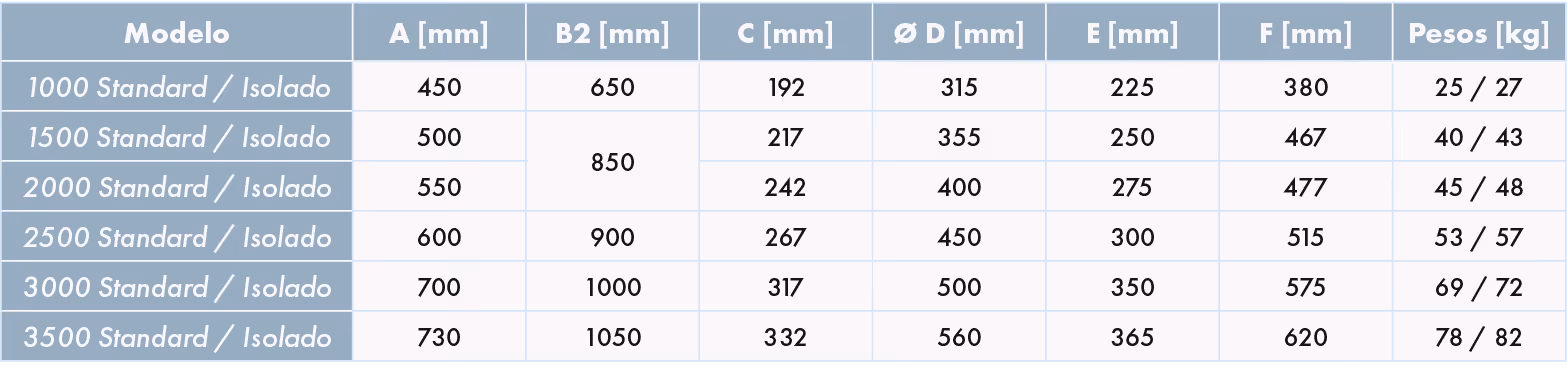

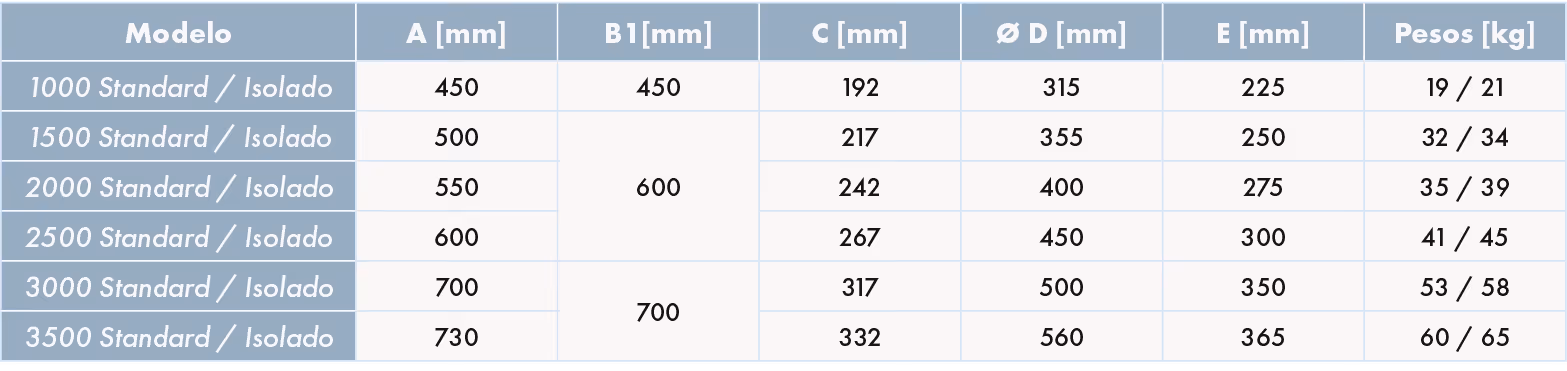

Modelos 1000 até 3500
Modelo standard
Modelo pleno
Modelos 4000 até 11000
Modelo pleno
CLASSIFICAÇÃO AO FOGO
- Aprovado para 400 °C 1/2 hora por certificado de resistência ao fogo.
- ATEC: aprovação técnica higro-regulável (para as versões PC, PCl e POP).

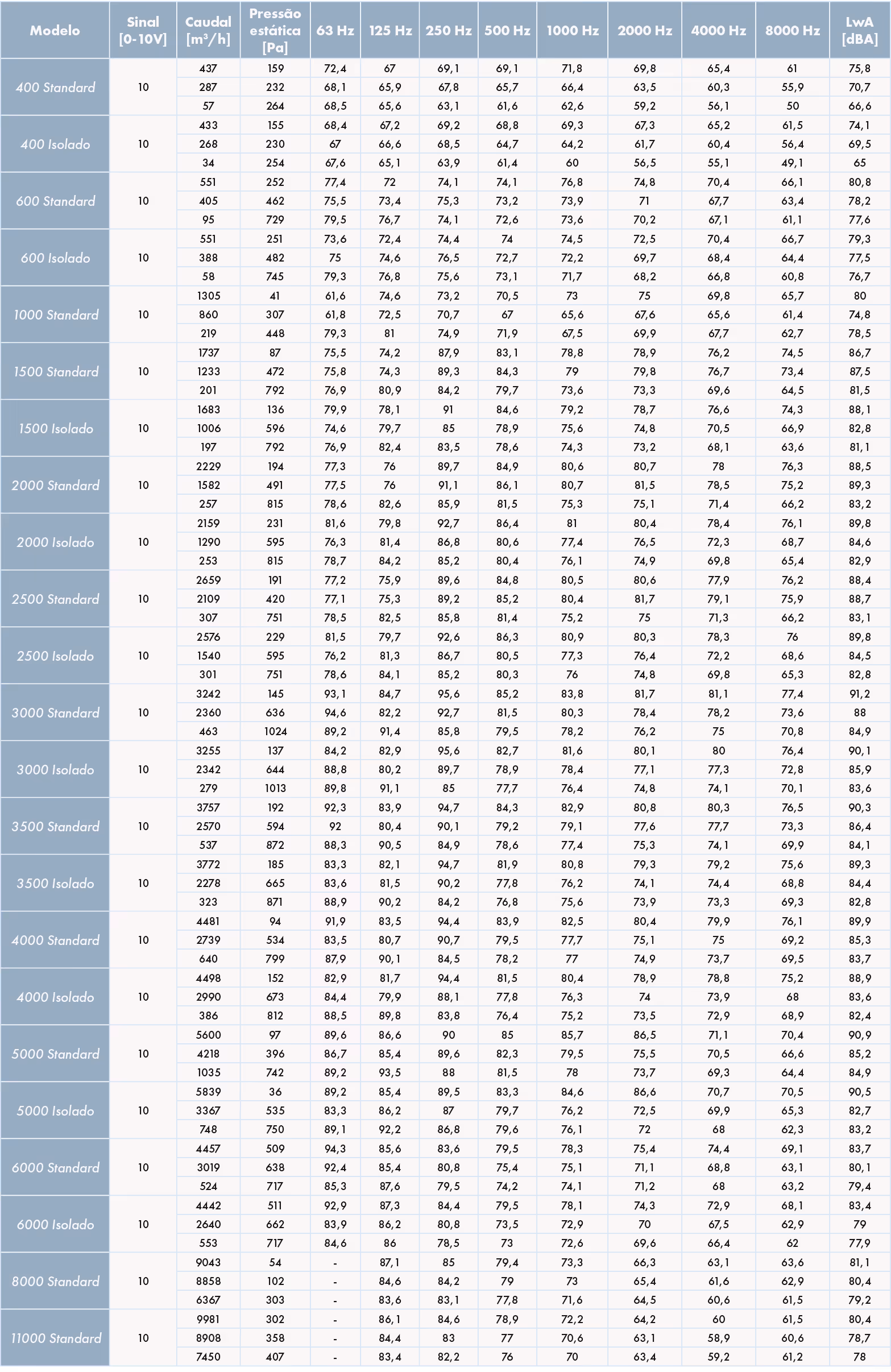

CARACTERÍSTICAS TÉCNICAS COMPLEMENTARES - ACÚSTICA
REGULAÇÃO

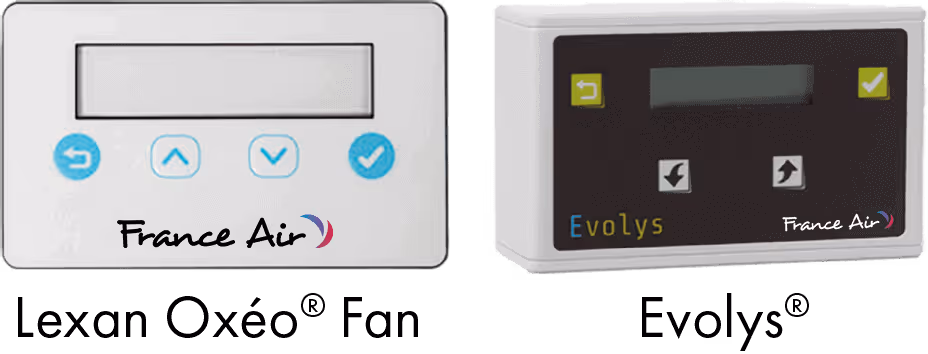

Descrição da regulação Oxéo® FAN VMC
- O controlo é feito a partir da consola integrada na caixa.
- O controlo remoto Evolys está disponível como acessório. Liga-se à placa de regulação. - Produto Plug & Play com:
- Regulador integrado na caixa.
- Interruptor de segurança integrado.
- Transdutor de pressão para os modos de caudal constante / pressão constante / pressão otimizada.
CURVAS DE SELEÇÃO
Modelo 400
Modelo 600
Modelo 1000
Modelo 1500
Modelo 2000
Modelo 2500
Modelo 3000
Modelo 3500
Modelo 4000
Modelo 6000
Modelo 8000
Modelo 11000
ACESSÓRIOS PARA CAIXAS DE PICAGENS MODULARES
As versões pleno do Sirius® X ECM 400 a 11000 permitem que as ligações de aspiração sejam modificadas no local utilizando os acessórios adequados.
Isto torna possível:
- Mudar de aspiração lateral para aspiração frontal.
- Obter uma versão com aspiração e descarga em linha.
Configuração A:
Passar de aspiração lateral para a aspiração frontal. Não são necessários acessórios adicionais.
Configuração B:
Obter uma versão com aspiração e descarga em linha utilizando o acessório: Placa de obturação.
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível circular M0
Permite isolar a rede das vibrações geradas pelo ventilador.
Instalação obrigatória.
Placa de picagem
Permite adicionar uma picagem à caixa de ventilação em obra, consoante as necessidades.
Chapéu chinês
Viseira com grelha
Anti chuva.
