Small Box®

recuperador de energia para teto falso com permutador de contra-fluxos

No items found.
Ficha de Produto Versão PDF

Vantagens

Ideal para edifícios do setor terciário de pequenas dimensões: unidade conforme CH36, compacta.
Duas configurações:
- De baixo perfil, para teto falso: de 310 mm até 600 m³/h.
- De parede, com atravancamento reduzido.
Permutador a 95%, certificado Eurovent e motores de baixo consumo.
Regulação eletrónica de conforto integrada (comunicação GTC/GTB como opção).

Gama

  • 3 modelos: 300, 400 e 600 m³/h para uma pressão disponível de 200 Pa.
  • 2 configurações: horizontal para teto falso e de parede.
  • Solução com bypass integrado.
  • Versão com e sem baterias elétricas de pré e/ou pós aquecimento integradas.
  • Versão com bateria change over como acessório externo.

Designação

Aplicação / Utilização

  • Recuperação de energia de alta eficiência para uma ventilação de conforto para o utilizador final em edifícios do setor terciário de pequenas dimensões (bancos, consultórios médicos, lojas, pequenos escritórios, entre outros).

Construção / Composição

  • Unidade compacta totalmente cablada.
  • Estrutura com painéis de revestimento duplo a lã mineral com 25 mm de espessura.
  • Picagens circulares.
  • Ventilador com motor EC.
  • Permutador de contra fluxos em alumínio certificado Eurovent.
  • Bypass total e proporcional.
  • Filtro: ISO ePM2,5 65% (F7) para o ar novo e ISO gravimétrico 65% (G4) para o ar de extração.
  • Controlo da colmatação do filtro.
  • Fácil acesso aos filtros.
  • Bateria de pré-aquecimento a partir de -8° C para evitar o bypass do permutador.
  • Arranca assim que é detetado risco de congelamento.
  • Bateria elétrica com proteção térmica.
  • Bateria change over equipada com proteção anti gelo através de sonda.
  • Mudança automática do modo de funcionamento por estação do ano.
  • Interruptor de proximidade montado e cablado.
  • Regulação integrada com ecrã tátil integrado: caudal constante, caudal variável por sonda, pressão constante.
  • Caixa de comando por cabo com 1,5 m de base ou RFM.
  • Comunicação GTC/GTB (como opção): Modbus RTU RS 485.
  • Alimentação elétrica monofásica.

Opções

Acondicionamento

  • Vendido à unidade.

CONFORMIDADE ERP

  • UVNR: unidade de ventilação não residencial.
  • Tipo duplo fluxo.
  • Motor ECM.
  • Unidade em conformidade às exigências do Regulamento 1253/2014.

LIMITES DE UTILIZAÇÃO

  • Somente para instalação interior.
  • Temperatura ambiente entre 5° C e 35° C.
  • Bateria de pré-aquecimento a partir de - 8° C.
  • Humidade até 90%.

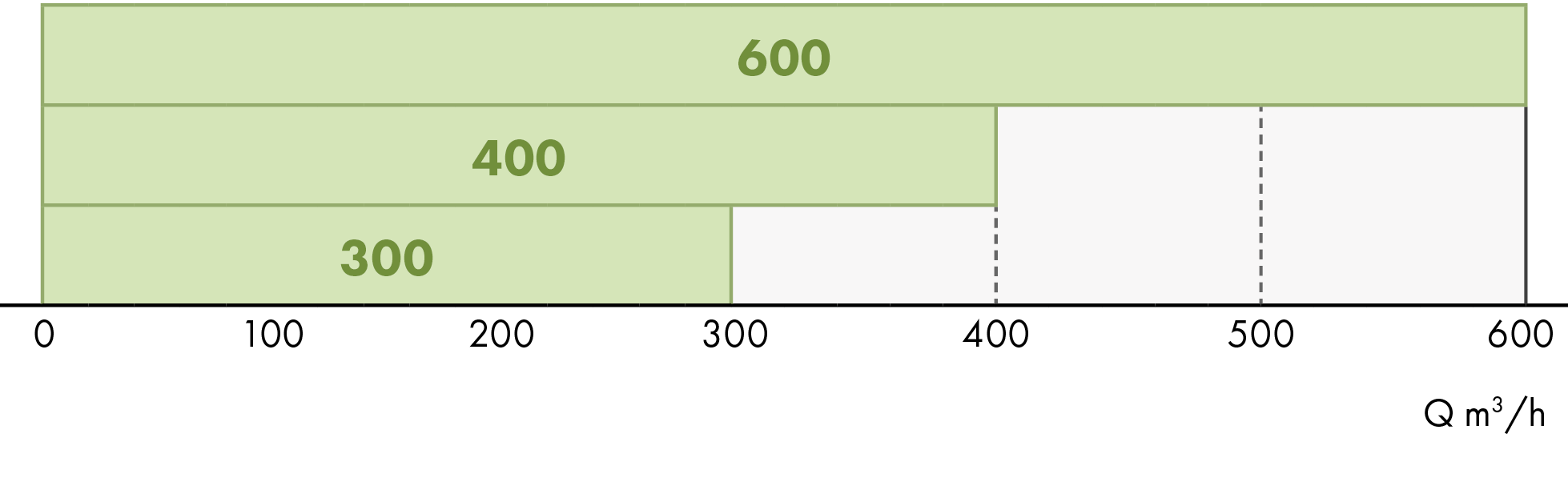

ATRAVANCAMENTOS E PESOS

Versão horizontal para teto falso

Versão de parede

DIMENSÕES COM ACESSÓRIOS EXTERNOS E CHANGE OVER

Dimensões com bateria change over opcional

Ligação para condensados

  • Diâmetro: 17 mm.
  • Temperatura máxima da água: 85° C (sem vapor).

CARACTERÍSTICAS ELÉTRICAS - ALIMENTAÇÃO GERAL

  • A unidade Small Box® é fornecida com uma caixa de ligações elétricas com as características descritas nas tabelas seguintes, consoante os modelos.
Modelo sem bateria de pré-aquecimento, sem bateria / bateria change over

Modelo sem bateria de pré-aquecimento, com bateria elétrica

Modelo com bateria de pré-aquecimento, sem bateria / bateria change over

Modelo com bateria de pré-aquecimento, com bateria elétrica

CARACTERÍSTICAS DOS MOTORES ELÉTRICOS

CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PRÉ-AQUECIMENTO

CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PÓS-AQUECIMENTO

CARACTERÍSTICAS DAS BATERIAS CHANGE OVER (MODO DE AQUECIMENTO)

Coeficientes de correção das potências

CARACTERÍSTICAS DAS BATERIAS CHANGE OVER (MODO DE ARREFECIMENTO)

Coeficientes de correção das potências

NÍVEL SONORO IRRADIADO

REGULAÇÃO

O comando à distância permite:

  • Ajustar os parâmetros de funcionamento.
  • Visualizar os alarmes.
  • Comprimento fornecido de base: 1,5 m.
  • Ligação RJ45.
  • Versão RFM possível (prever alimentação de 12 V).

Solução Plug&Play com:

  • Sondas de temperatura (ar novo, ar de retorno e ar de extração).

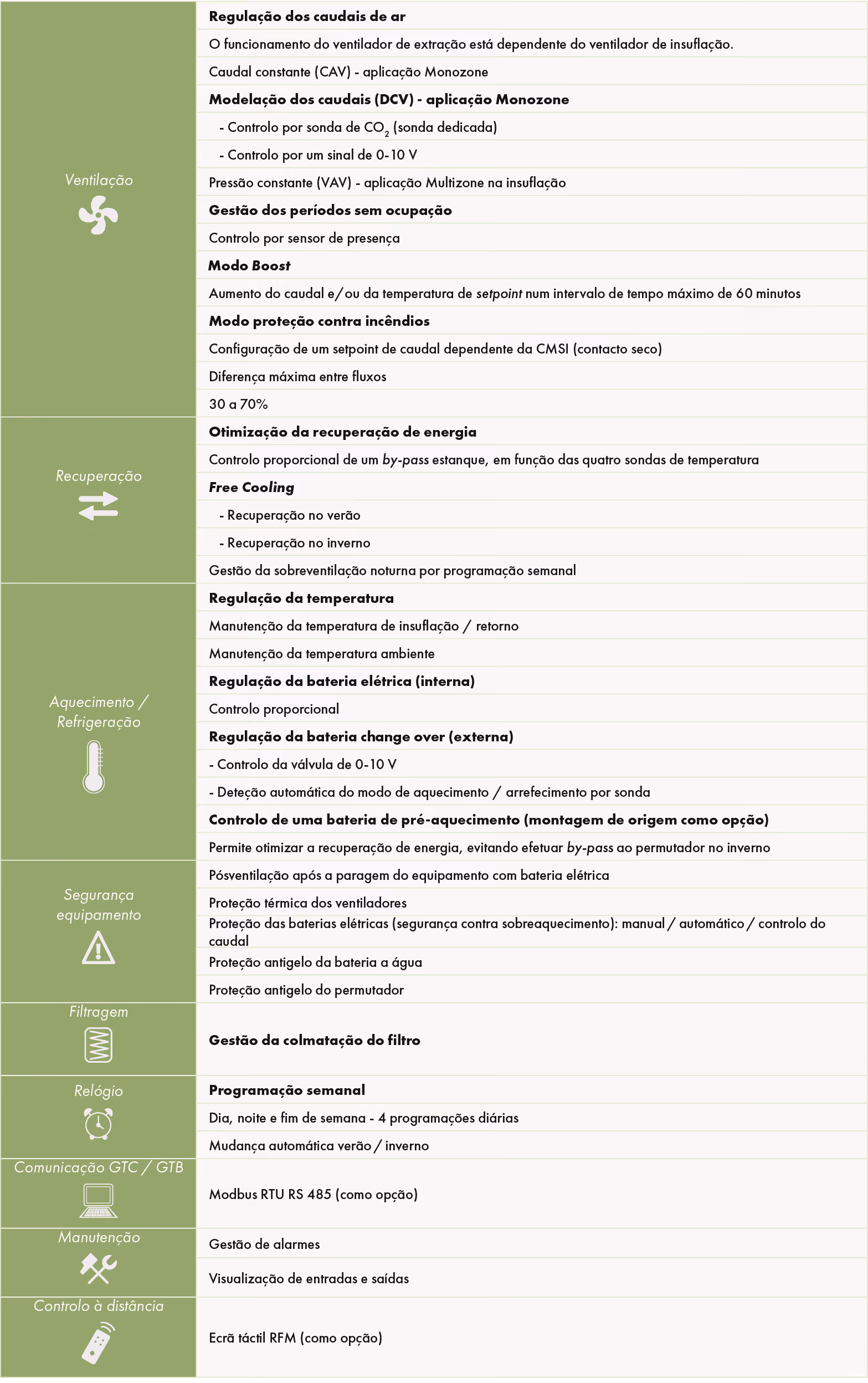

Descrição da regulação

SUBSTITUIÇÃO DOS FILTROS

Versão horizontal para teto falso: pela parte inferior

CURVAS DE SELEÇÃO

  • As curvas são realizadas com um filtro F7 na insuflação e com um G4 no retorno.
  • O coeficiente SFP define a potência específica do ventilador em kW por m³/h.
  • Para determinar o consumo elétrico P [kW], basta aplicar a seguinte fórmula:
    P [kW] = coeficiente SFP x caudal [m³/h] / 3600, multiplicar por 2 para obter o consumo da unidade.

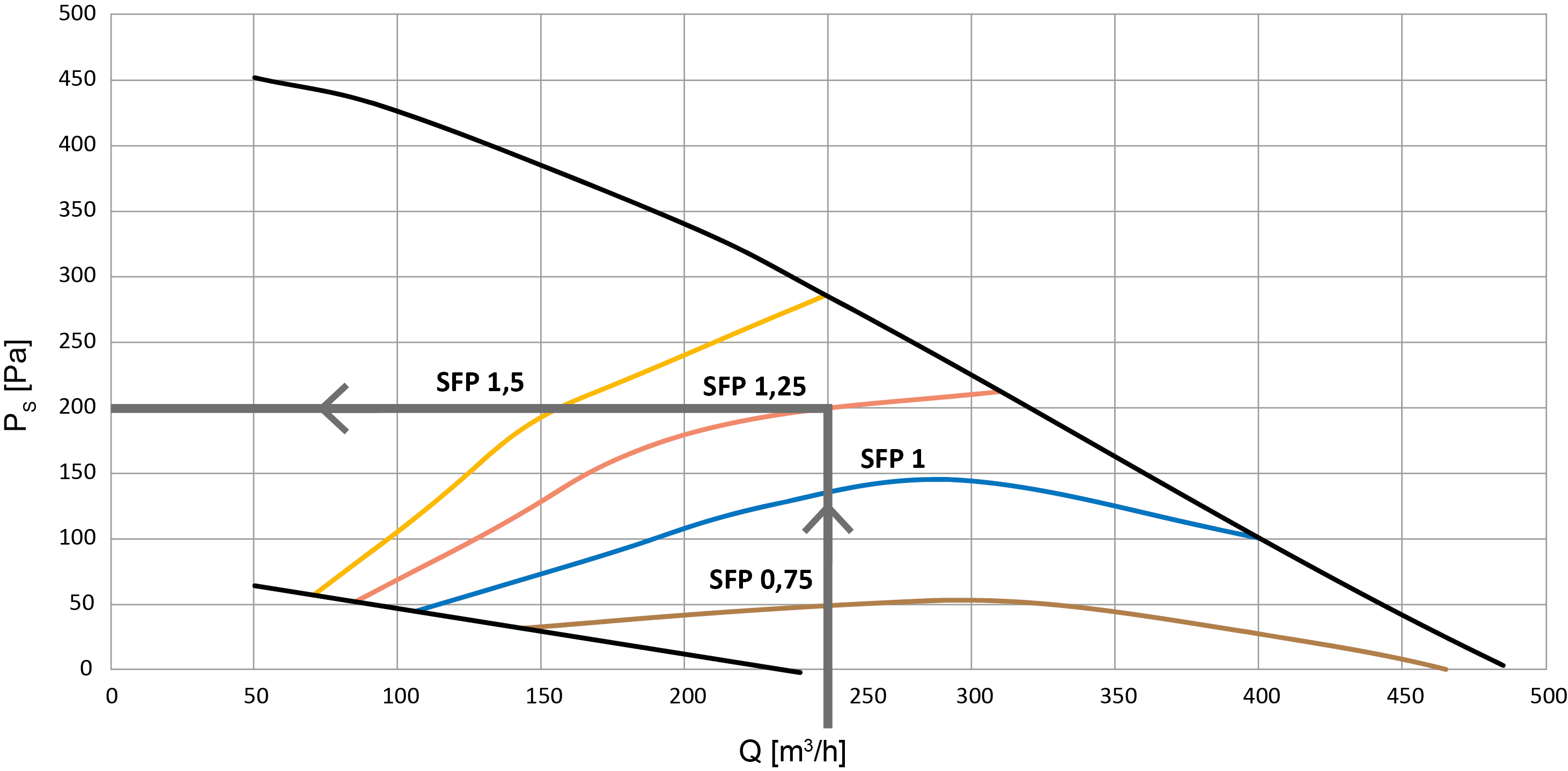

Modelo 300

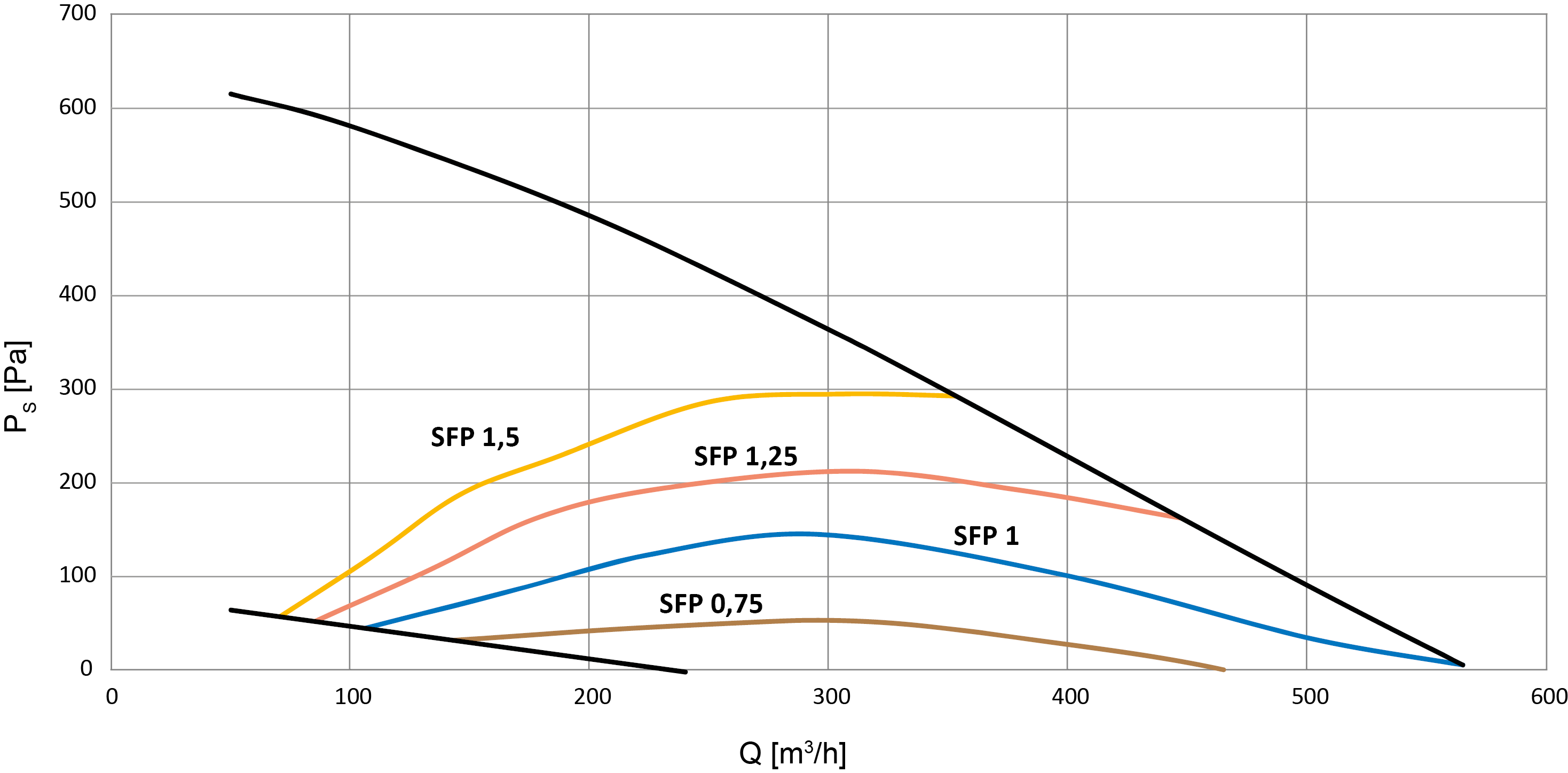

Modelo 400

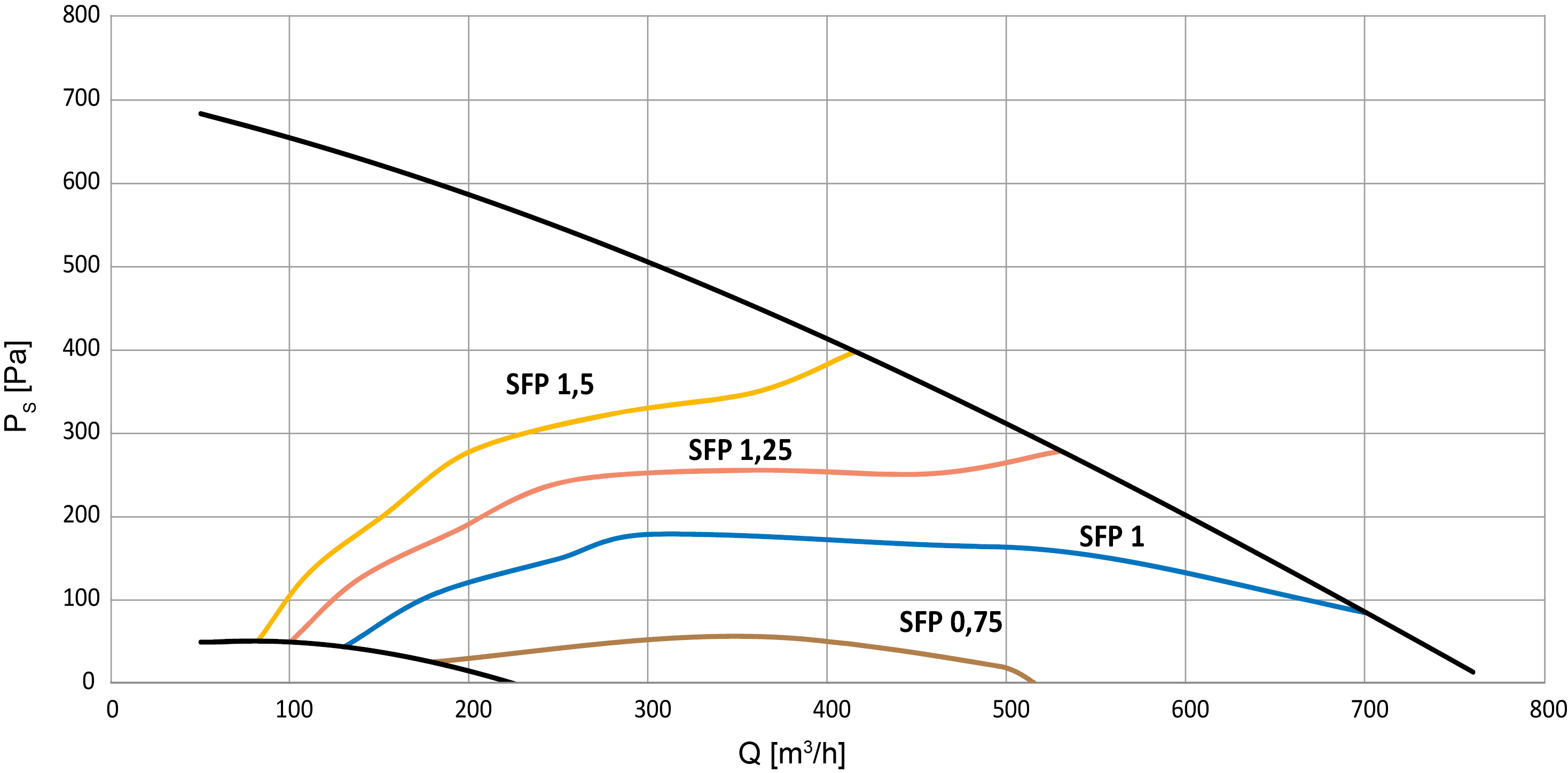

Modelo 600

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

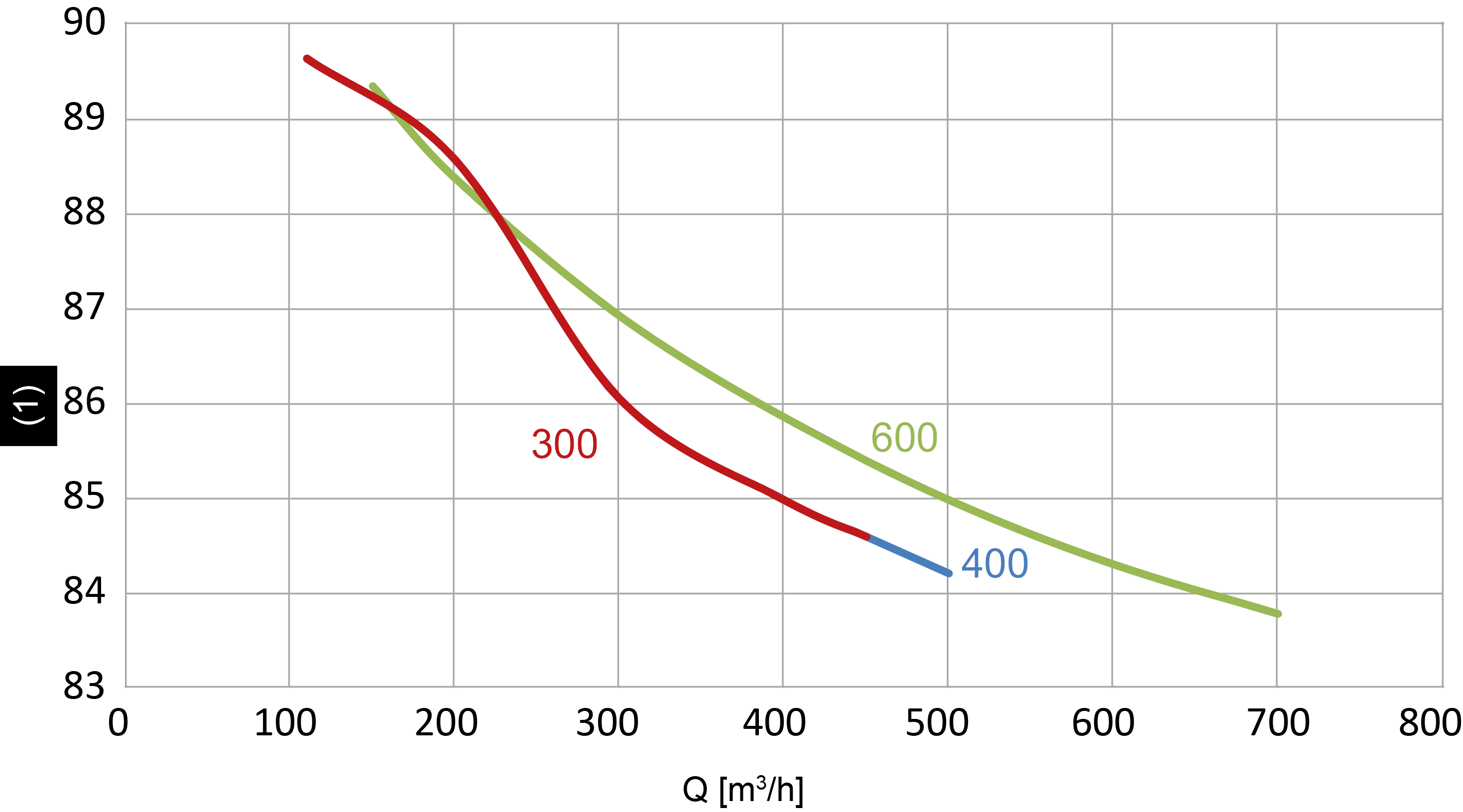

EFICIÊNCIA TÉRMICA

  • Em conformidade à norma EN 308.
  • Ar exterior: T = - 7° C HR = 90%
  • Ar interior: T = 20° C HR = 50% ou ≤ 30%

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

Bateria change over
Kit RFM
Kit ModBus
Kit de montagem na parede
Kit de suporte

Para instalação com pés de apoio.

Sondas para Small Box®

CO₂ ambiente / conduta, COV ambiente / conduta e humidade ambiente / conduta.
