Vantagens
Seleção por jumper a 30, 40, 45 e 50 Hz.
Pronto a funcionar: sem parametrização.
Montagem e utilização simples: semelhante a um motor de arranque.
Travagem DC em caso de acoplamento passivo do ventilador motorizado.

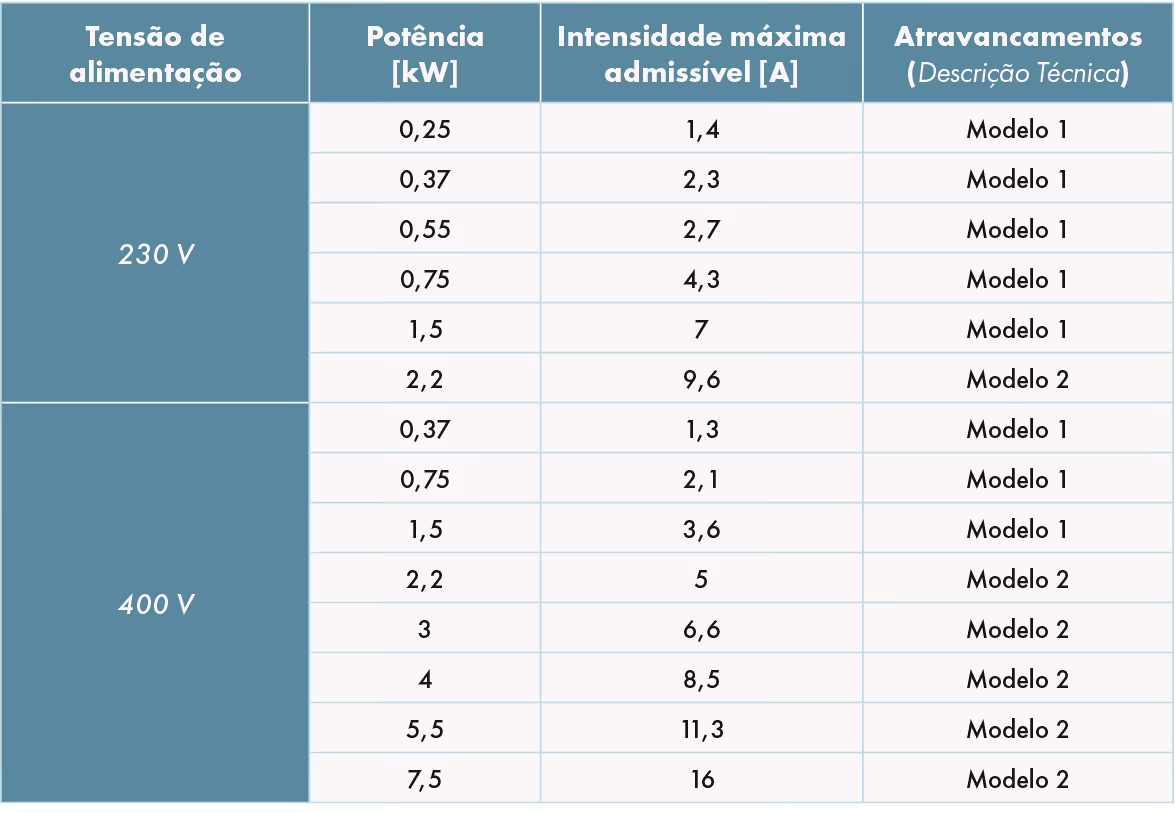

Gama
- 6 modelos monofásicos-trifásicos de 0,25 até 2,2 kW.
- 8 modelos trifásicos-trifásicos de 0,37 até 7,5kW.
Designação
Aplicação / Utilização
- Variador de frequência concebido para aplicações de ventilação com motores standard trifásicos de 230 V ou 400 V
Construção / Composição
Opções
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
- Tensão de alimentação: 1 CA 230 V / 3 CA 400/480 V.
- Frequência de rede: 50/60 Hz ± 10%.
- Sobrecarga: 150%.
- Frequência de saída de 30 a 50 Hz.
- Frequência de comutação:
1~: 4 / 8 / 12 / 16 / 24 / 32 kHz.
3~: 10 /12 / 14 / 16 / 18 / 20 kHz.
- Montagem DIN, placa de montagem, justaposição.
- EMC: C1 5 m, C2 10 m, C3 25 m.
- Corrente de fuga: < 3,5 mA CA / 10 mA CC.
- Resistência ao curto-circuito.
- Altitude máxima de instalação 2000 m.
- Temperatura ambiente: de -10° até 60° C.
- Índice de proteção: IP 20.
- Saída de relé: 1.
- Tensão 230 V CA / 30 V CC.
- Corrente CA1/ CC1 6A / 5A
ATRAVANCAMENTOS
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
