Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Excelente estanquidade (junta de borracha nas alhetas).
Silencioso (suporte plástico antifricção, junta de borracha).
Modularidade (alhetas reversíveis).
Gama
- 225 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 200 x 200 mm / 2000 x 2000 mm.
- Velocidade máxima de passagem de ar aconselhada de 4 m/s (princípio de seleção).
Designação
Aplicação / Utilização
- Registo reversível: montagem em extração (standard) ou em entrada de ar novo.
- Manutenção da sobrepressão ou depressão num espaço relativamente ao exterior ou a outro espaço intermédio.
- Registo antirretorno.
- Utilização em climatização, ventilação ou aquecimento.
Construção / Composição
- Reforço central para larguras superiores a 1200 mm.
Opções
- Todas as cores RAL.
- Suporte em bronze.
- Versão em inox.
- Dimensões fora do standard (consulte-nos).
- Versão para velocidade elevada (até 10 m/s).
- Eixo de atravessamento das alhetas conjugadas e reforço central.
Acondicionamento
- Vendido à unidade.

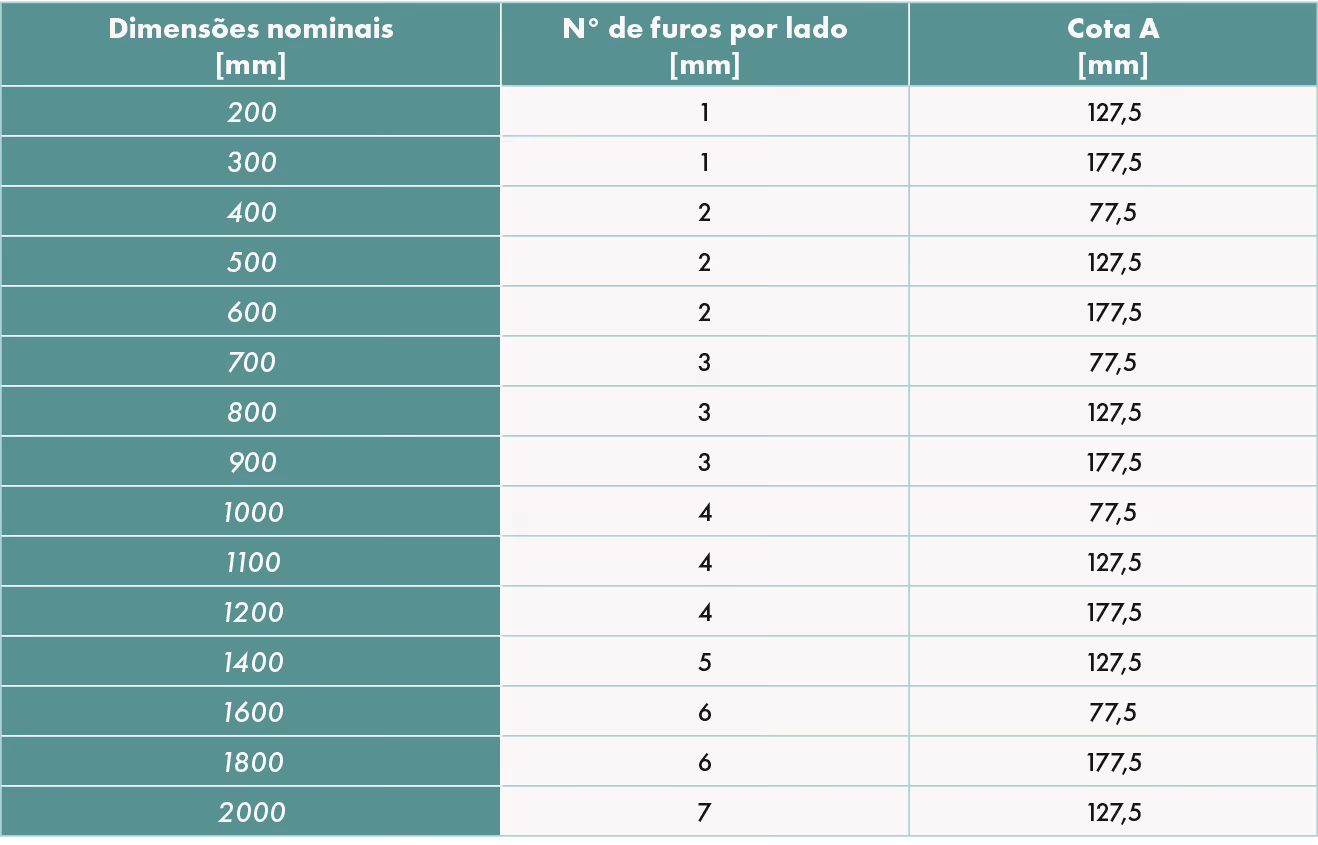

ATRAVANCAMENTOS
Dimensões nominais L x H = dimensões da abertura.
LIMITES DE UTILIZAÇÃO
- Velocidade máxima de passagem de ar aconselhada de 4 m/s (para velocidades superiores, consulte-nos).
- Temperatura do ar: máximo de 50° C na versão standard (para temperaturas superiores, consulte-nos).
MONTAGEM NA FACHADA EM EXAUSTÃO OU ENTRADA DE AR
CURVA DE PERDA DE CARGA
PRINCÍPIO DE SELEÇÃO DO SPFA
Exemplo:
- Caudal: 2000 m³/h = 0,55 m³/s (2000 ÷ 3600 = 0,55).
- Velocidade máxima = 4 m/s.
- Secção = Caudal ÷ Velocidade máxima = 0,55 ÷ 4 = 0,14 m².
- Escolha possível = 400 x 400 ou 800 x 200 ou 200 x 800 (consulte a tabela seguinte).

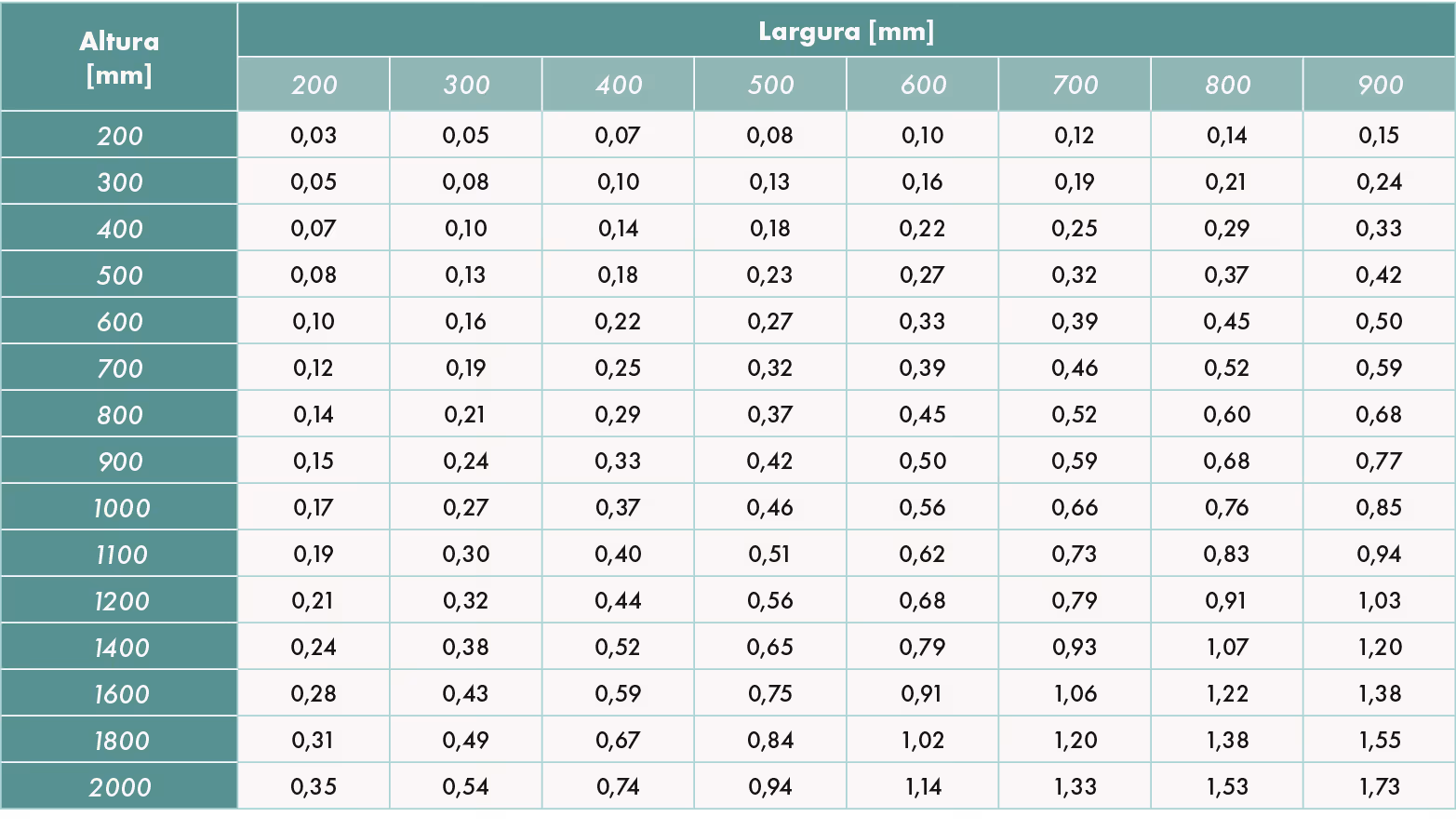

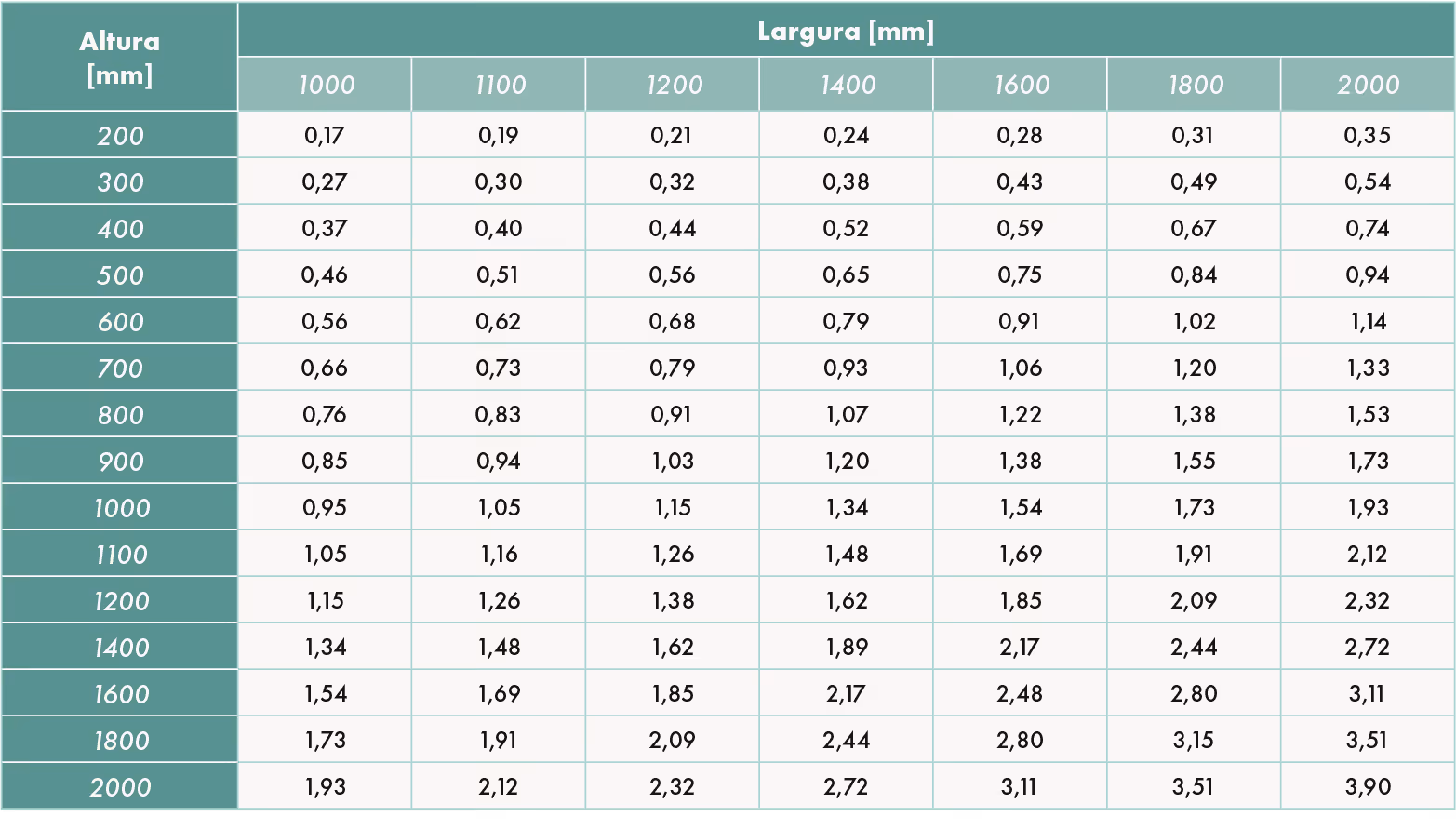

Seleção do registo [m²]
Contra-aro para grelha SPFA
Utilizado para montagem na parede do registo de sobrepressão SPFA.
Executado em perfil L 35 x 20 mm em aço pintado.
Dimensões da abertura em obra: para utilização de um contra-aro: (L + 15) x (H + 15).
Sob consulta.
Acondicionamento
À unidade.
