Vantagens
Fácil instalação.
Compatível com entradas de ar autorreguladas e higrorreguláveis.
Gama
- SRT+ 30/57 para Isola 2 22 ou 30 m³/h.
- SRT+ 45/54 para Isola 2 45 m³/h ou higrorregulável.
Designação
Aplicação / Utilização
- Introdução de ar novo em habitações ou espaços do setor terciário com restrições acústicas.
- O silenciador SRT+ poderá ser instalado em qualquer tipo de parede.
- Previamente deverão ser executados os procedimentos normais de instalação: efetuar uma abertura circular na parede e selar uma adaptação em PVC.
- Diâmetro de 125 mm.
- A instalação será realizada na parte interna da parede, incorporando uma adaptação de regulação.
Construção / Composição
- Entrada de ar Isola 2 ou Isola HY.
- Placa de acabamento MPR.
- Adaptação em plástico de regulação MPR 50 mm.
- Silenciador SRT+ 30/57 ou 45/54.
- Adaptação em PVC de Ø 125 mm a selar na parede.
- Grelha de fachada GAP 125.
A encomendar separadamente:
1. Isola ou MG;
7. Adaptador acústico MAC 30 ou 45 (L = 200 mm) no adaptador 5 .
Opções
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS ACÚSTICAS
Relatório de ensaios CETIAT 1014179-2

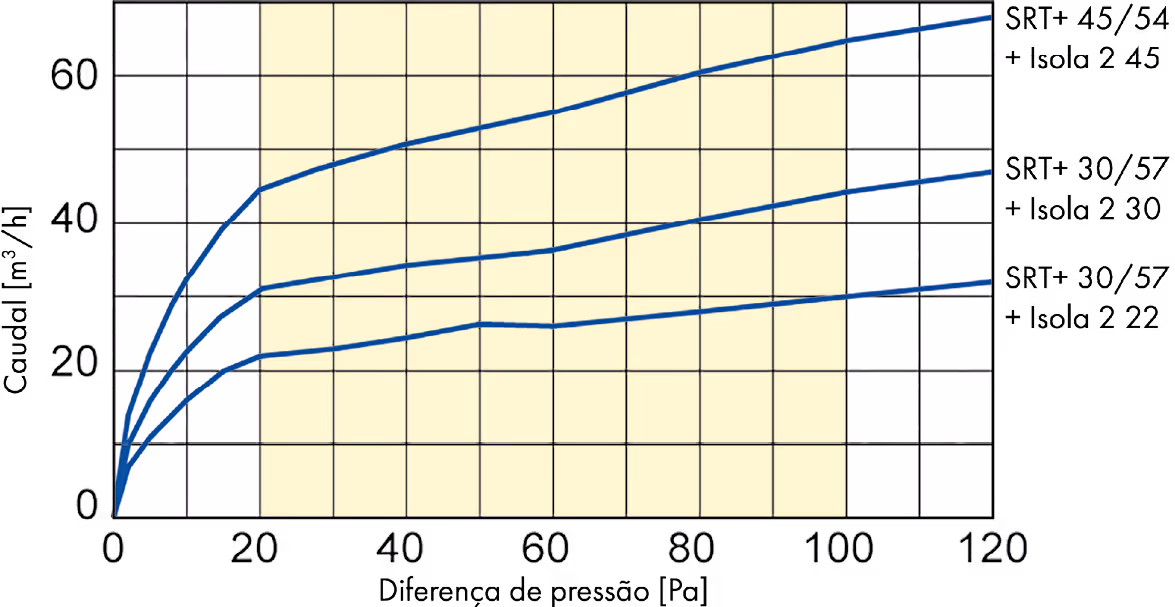

CARACTERÍSTICAS AERÓLICAS
Relatório de ensaios CETIAT 1014179-2,

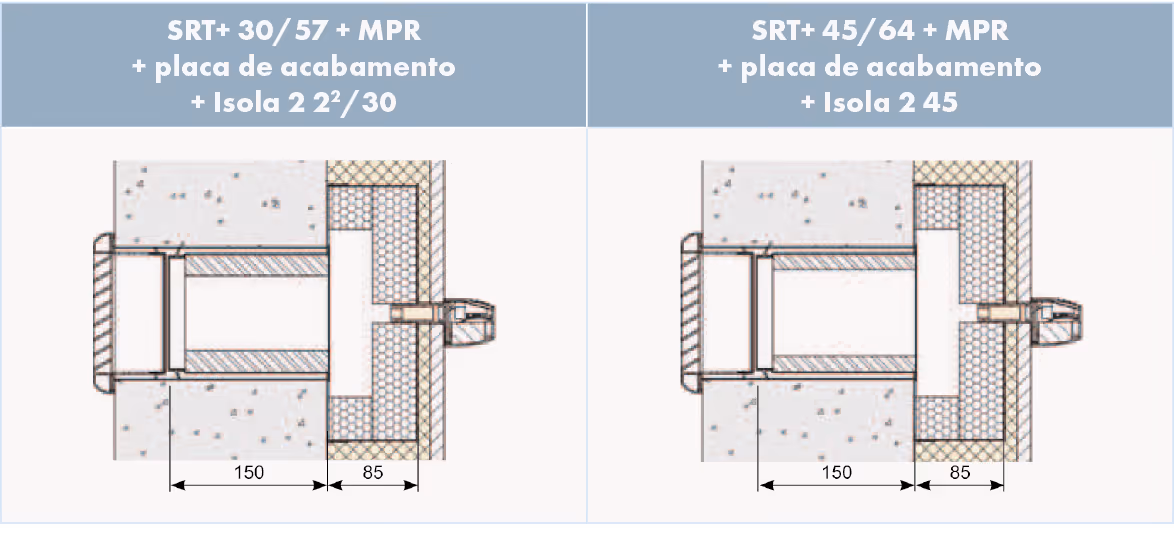

INSTALAÇÃO
- Furar a parede e selar uma adaptação PVC de Ø 125 mm, com uma ligeira inclinação para o exterior.
- Do lado exterior, fixar a grelha após conclusão do reboco.
- Fixar o silenciador na parede através de 2 peças de fixação localizadas em cada lado da estrutura.
- Esta deverá ser isolada para evitar pontes térmicas.
- Instalação em paredes com espessuras de 90 + 10 mm até 110 + 10 mm: a adaptação MPR deve entrar, pelo menos 10 mm, no interior do SRT+.
- Instalação em espessuras superiores: prever uma segunda adaptação de regulação.
