Vantagens
Difusão em 4 direções de forma uniforme e indireta: indução + efeito Coanda.
Instalação simples: substituição de placa de teto falso 600 x 600.
Leveza do difusor (inferior a 1,5 kg).
Solução 2 em 1 com pleno integrado em tecido poliéster: otimização do transporte, armazenamento e instalação.
Lavável: fácil manutenção, maior durabilidade do difusor.
Total personalização: cor, imagem/fotografia, logotipo, sinalética, entre outros (opcional).
Classificação ao fogo M1.
Gama
1 versão para insuflação (S):
- Adaptação à conduta para insuflação: do Ø160 até 250 mm.
- Caudais: de 100 até 1400 m³/h.
- Instalação em teto falso: T24, T35 e Fine Line.

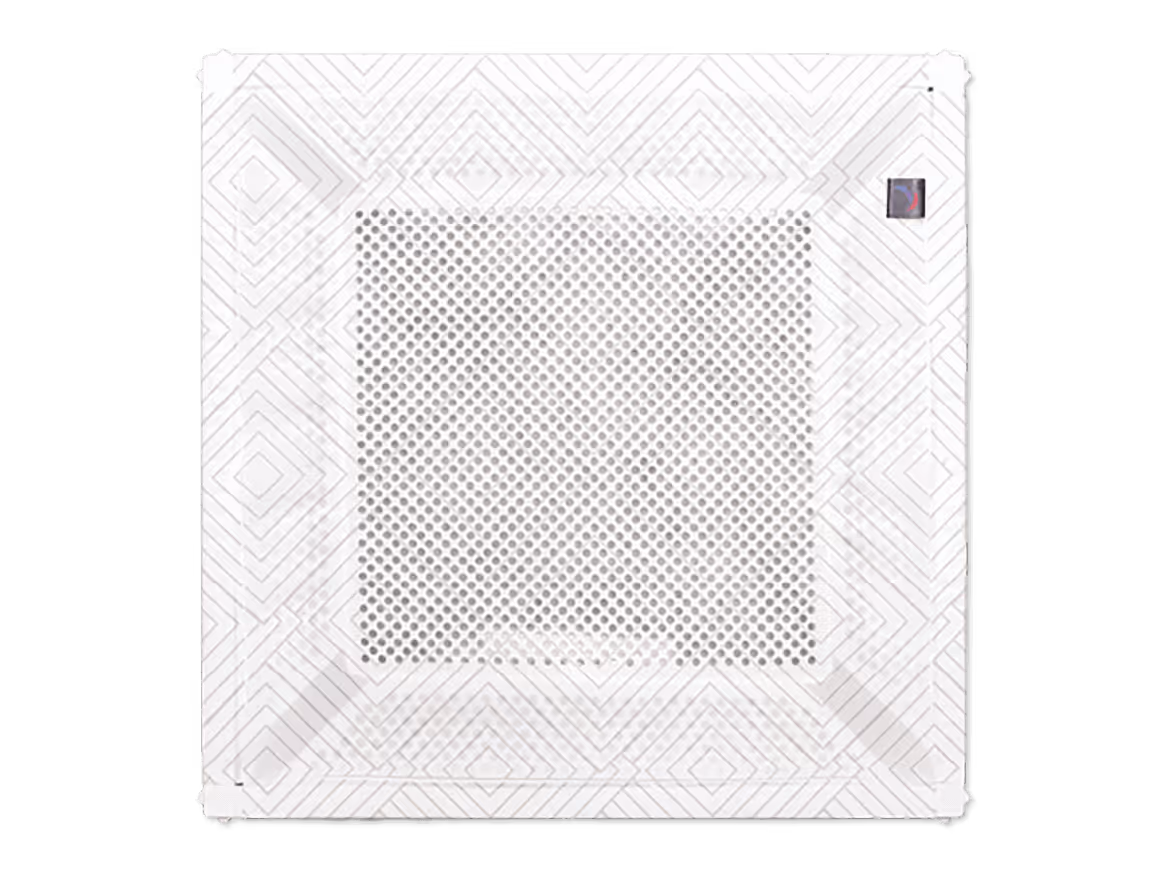

1 versão para insuflação / retorno (S/R):
- Adaptação à conduta para insuflação: do Ø160 até 250 mm.
- Adaptação à conduta para retorno: Ø160 mm.
- Caudais: de 100 até 800 m³/h.
- Instalação em teto falso: T24, T35 e Fine Line.
Designação
Aplicação / Utilização
- Difusor em tecido poliéster de 4 direções para insuflação ou insuflação / retorno.
- Aplicações em caudal variável.
- Aplicações com exigências arquitetónicas solucionadas pela opção de personalização do tecido.
- Climatização de edifícios do setor terciário como por exemplo escritórios, espaços comerciais, entre outros.
Construção / Composição
- Aro em PVC com juntas PLA.
- Superfície do difusor em tecido poliéster (30% reciclado).
- Pleno em tecido poliester (100% reciclado).
- Reforço do pleno de retorno em fibra de vidro.
- Classificação ao fogo: M1.
- Acabamento standard: tecido branco, cinza ou preto.
Opções
- Filtro para a versão insuflação / retorno (S/R).

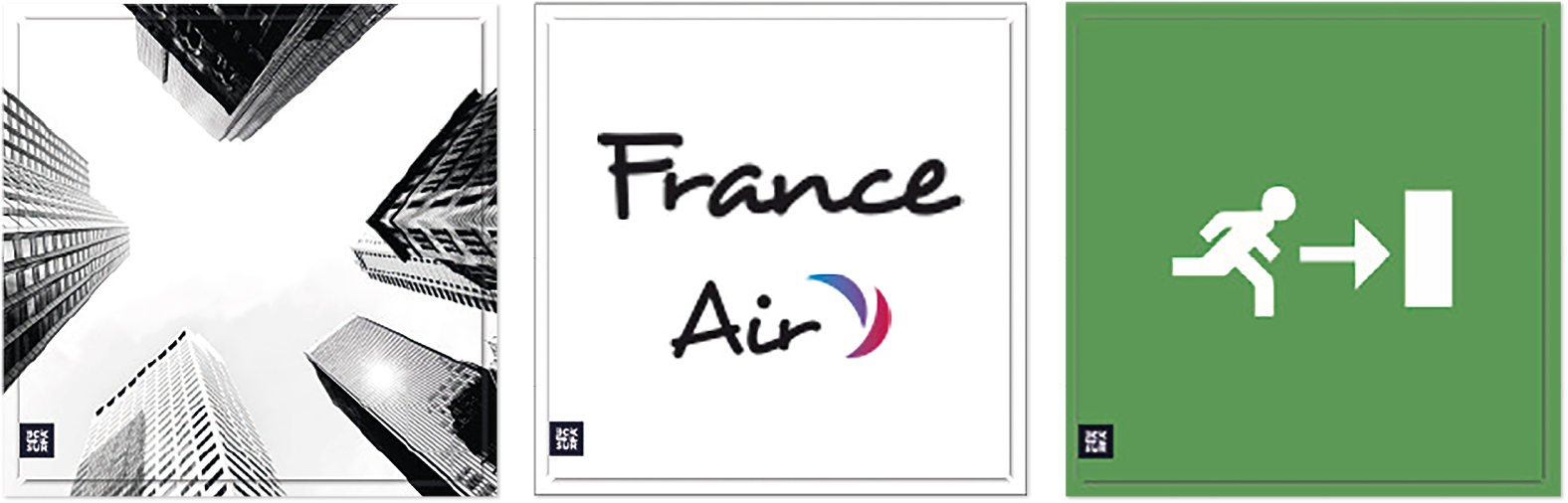

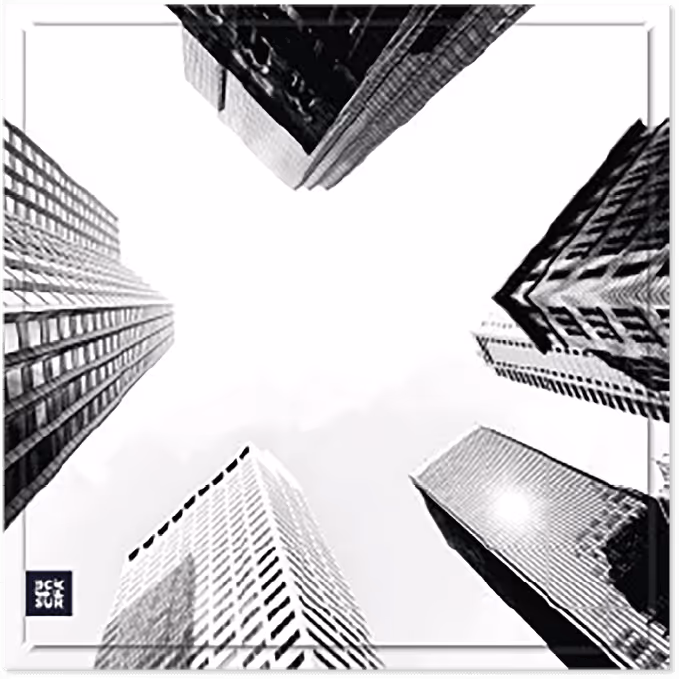

- Personalização do tecido sob pedido: cor, imagem/fotografia, logotipo, sinalética, entre outros.
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
Curvas de alcance para velocidade de 0,25 m/s, a 30 mm do teto, insuflação isotérmica
Versão S
Versão S/R

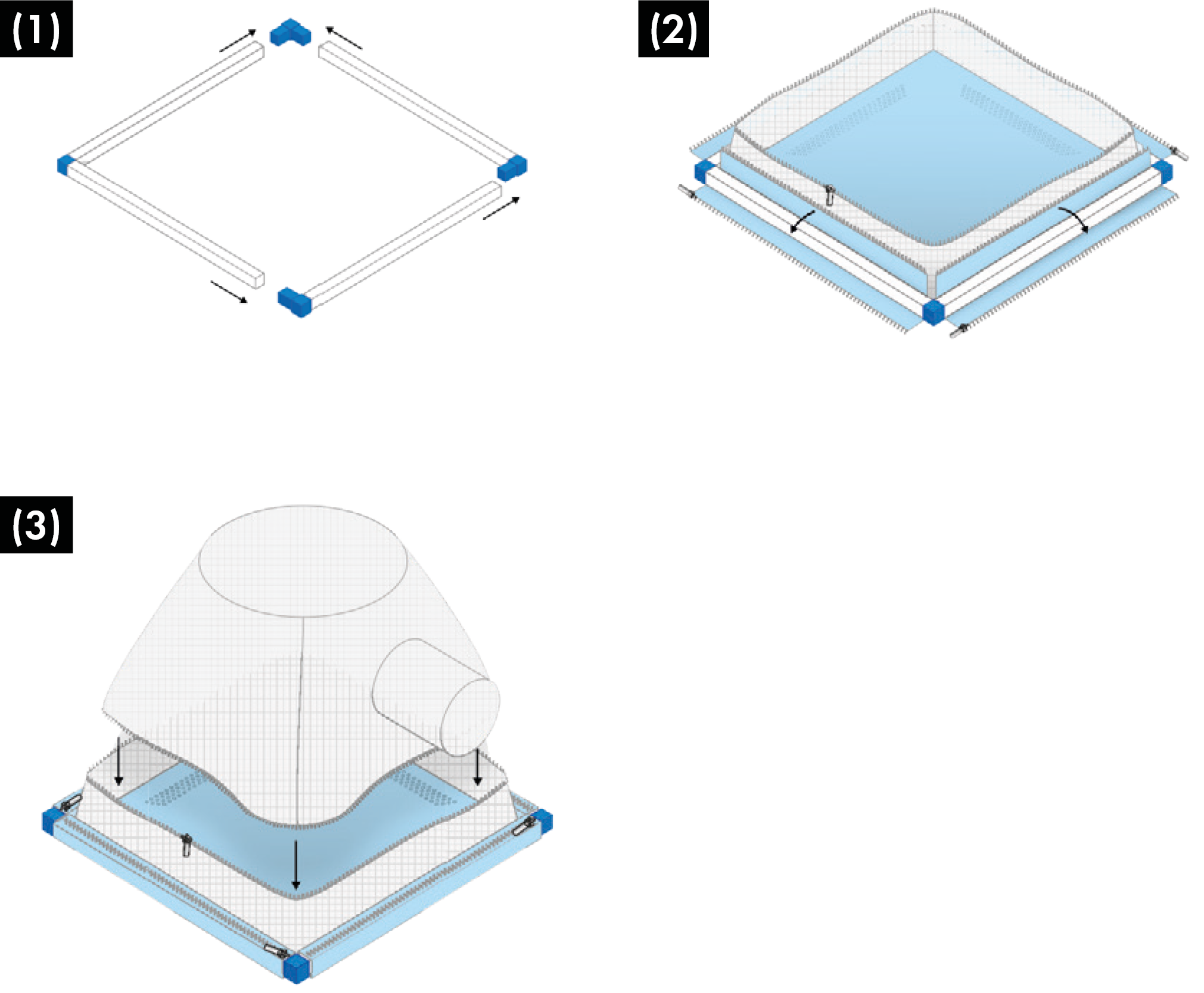

INSTALAÇÃO DA VERSÃO S

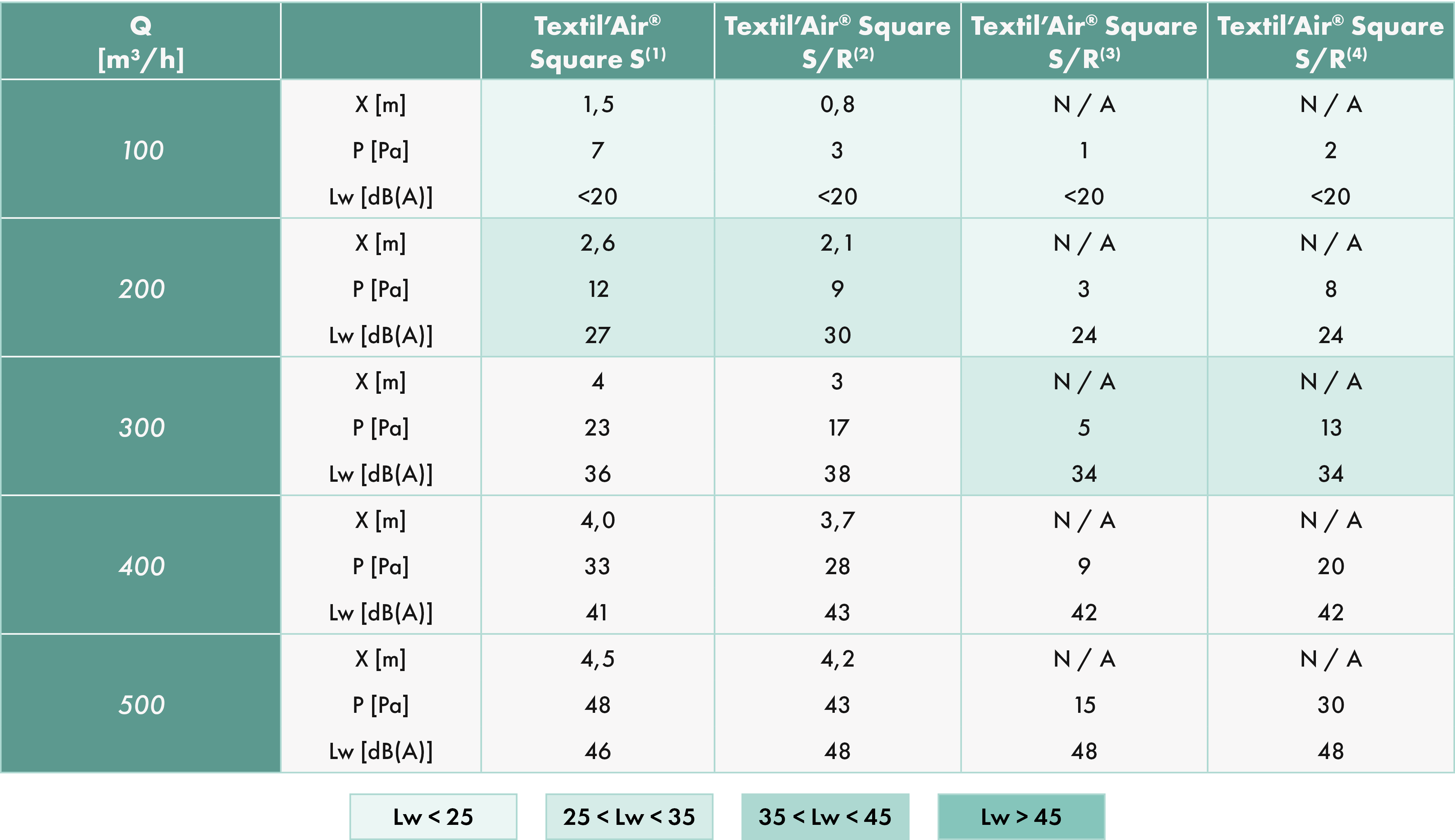

TABELA DE SELEÇÃO PARA TEXTIL'AIR SQUARE
