ENTRADA DE CONTROLO

• Poderá ser inserido um controlo analógico entre GND e CONS. Poderá ser do tipo tensão (0-10 V) ou corrente (4-20 mA).
• O tipo de controlo deverá ser selecionado através da ponte de ligação JP1. Poderá ser utilizado para o cumprimento de vários objetivos, consoante o modo de funcionamento deste equipamento.

‍

ENTRADAS E1 E E2

• As entradas E1 e E2 são entradas TOR. Poderão ser utilizadas para o cumprimento de vários objetivos, consoante o modo de funcionamento deste equipamento.

‍

ENTRADA MODBUS OU COMANDO À DISTÂNCIA A-B - 0 V

• As 2 entradas A e B são referentes ao BUS de comunicação RS485.
• As massas das diferentes portas RS485 (0 V) devem ser ligadas em conjunto.
• Se o equipamento estiver em final de linha, a ponte de ligação JP2 deverá ser ligada para adicionar a resistência terminal do BUS.
• É possível instalar um comando à distância.

‍

SAÍDA + VDC

• A saída +Vdc é uma saída de alimentação contínua.
• Tem 12 Vdc entre este borne e a massa.

‍

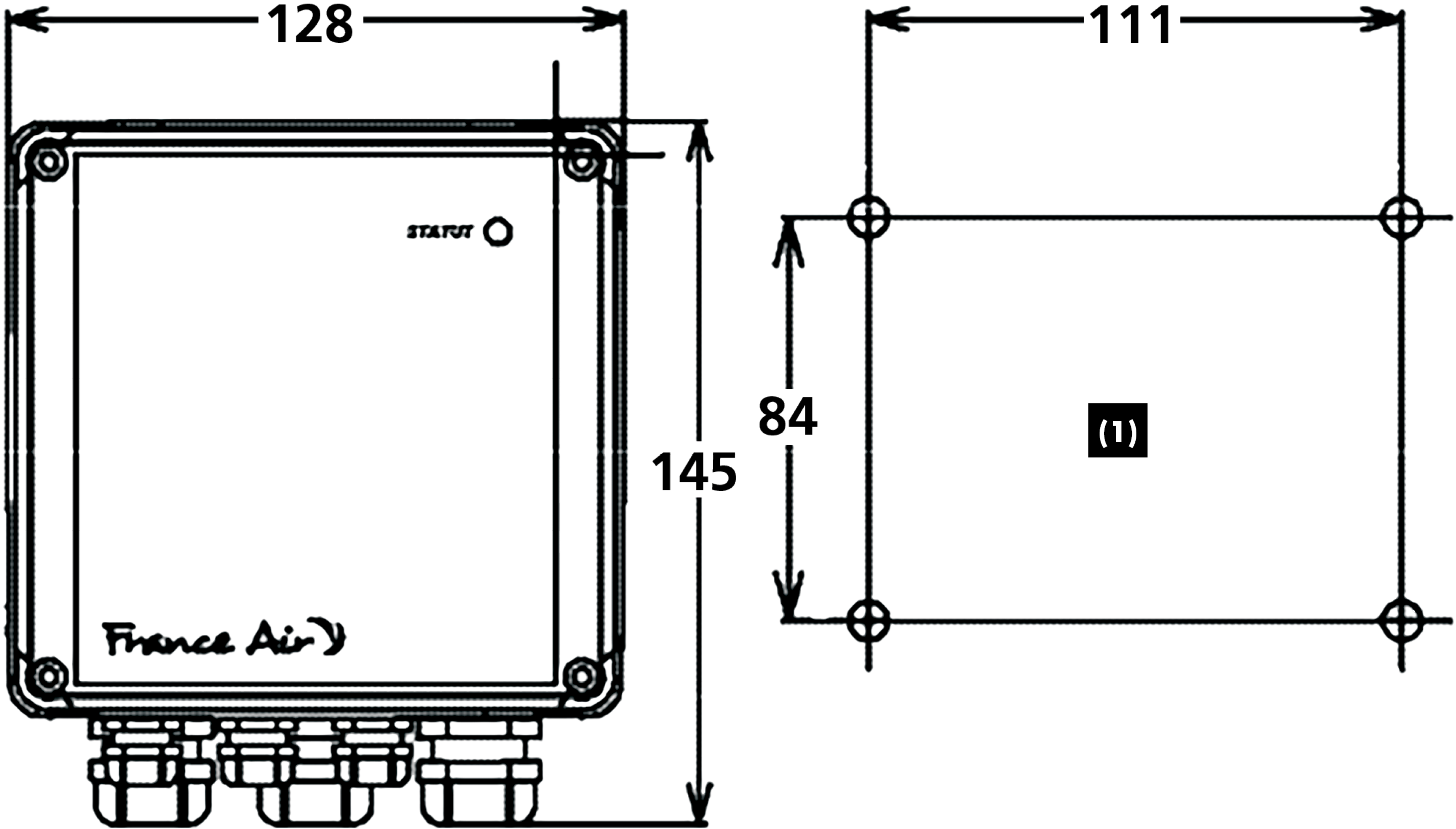

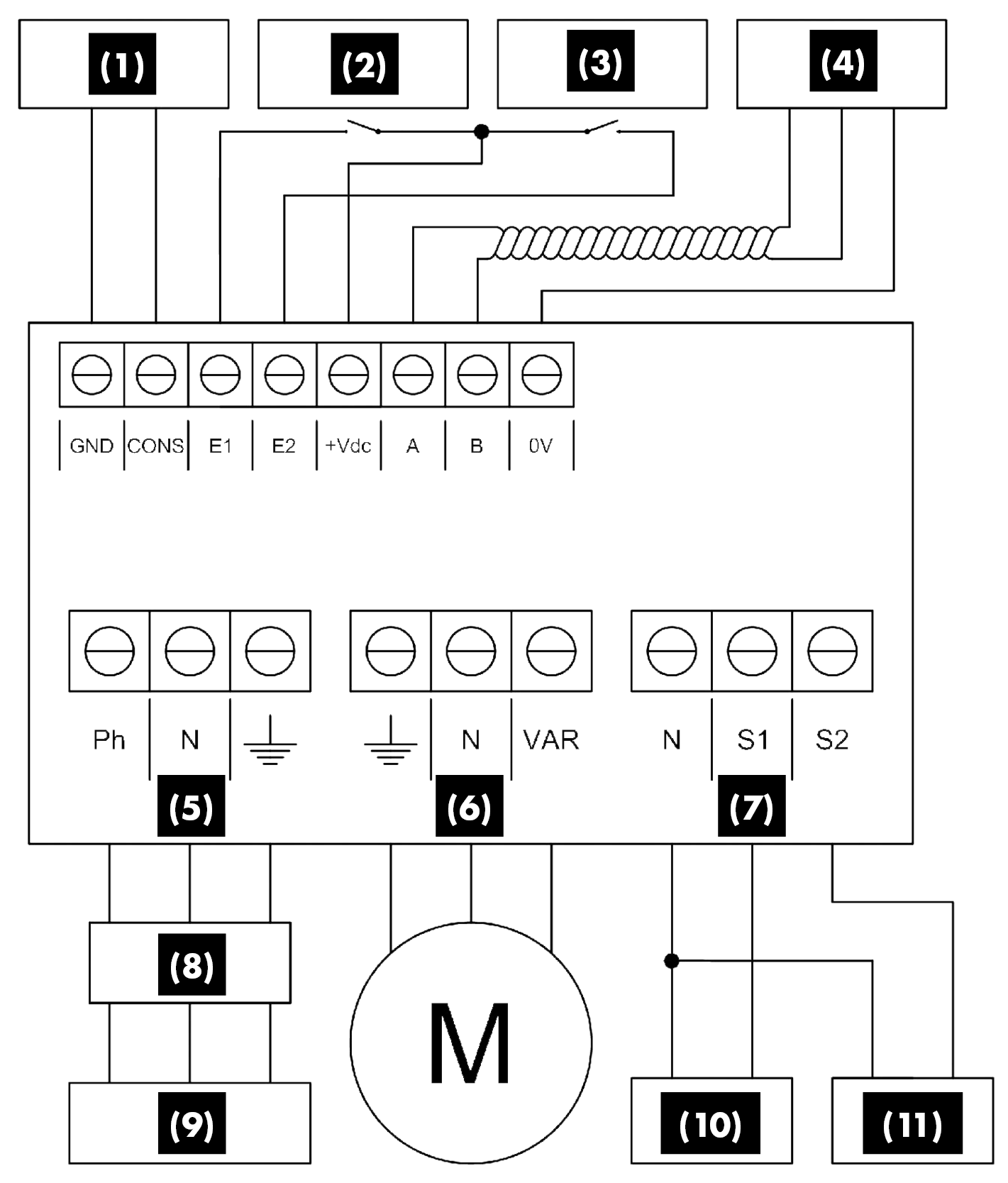

SAÍDAS S1 E S2

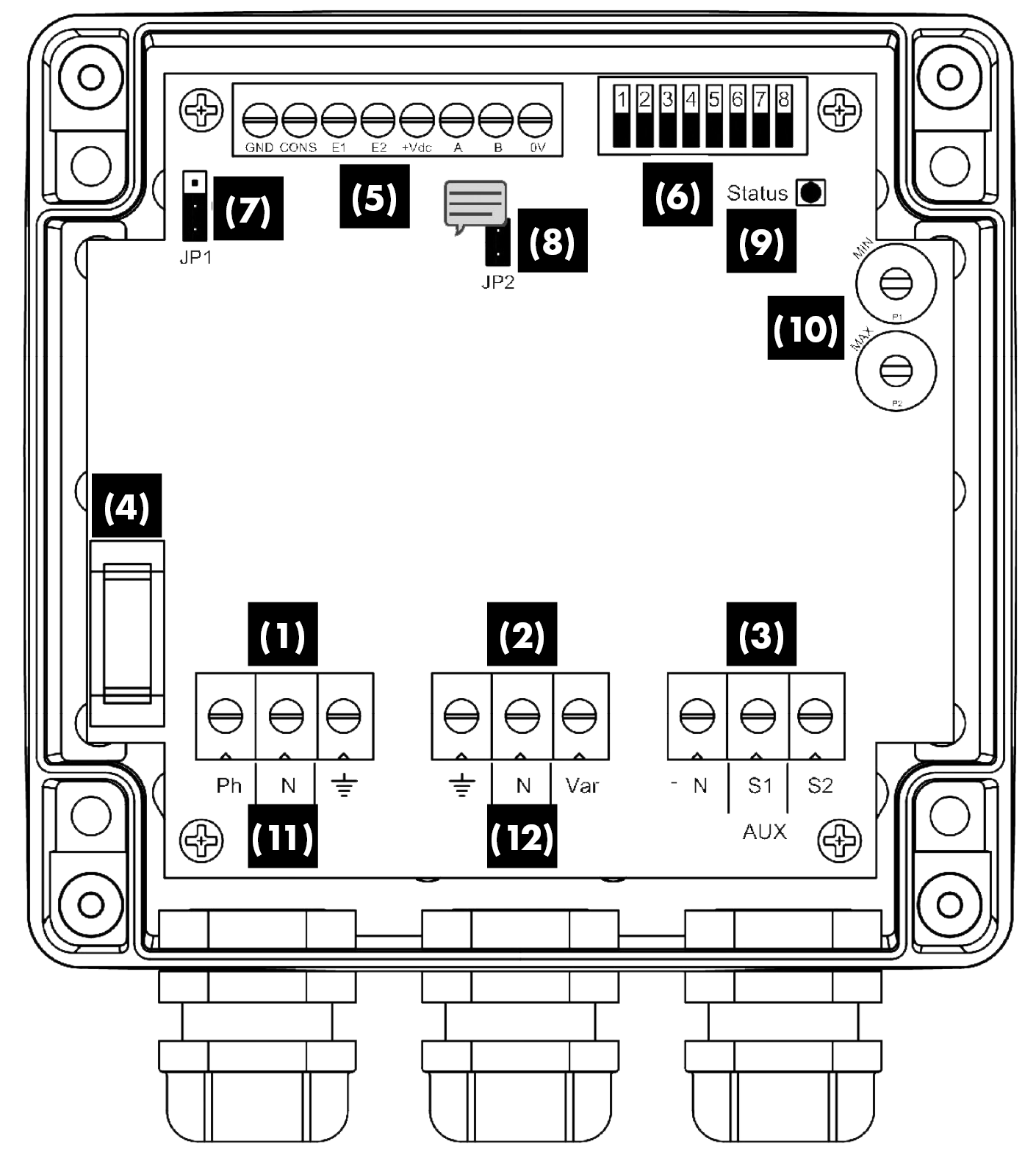

1. Borne de alimentação sector 230 V / 50 Hz
2. Borne de saída do motor
3. Borne de saída auxiliar 230 Vac.
4. Fusível de proteção
5. Borne de entrada dos sinais de comando
6. Dipswitch de configuração
7. Ponte de ligação de seleção dos pontos de funcionamento 0-10 V
   ou 4-20 mA
8. Ponte de ligação de resistência terminal MODBUS (120 Ohms)
9. LED de estado de funcionamento
10. Potenciómetro de regulação do funcionamento mínimo e máximo

‍

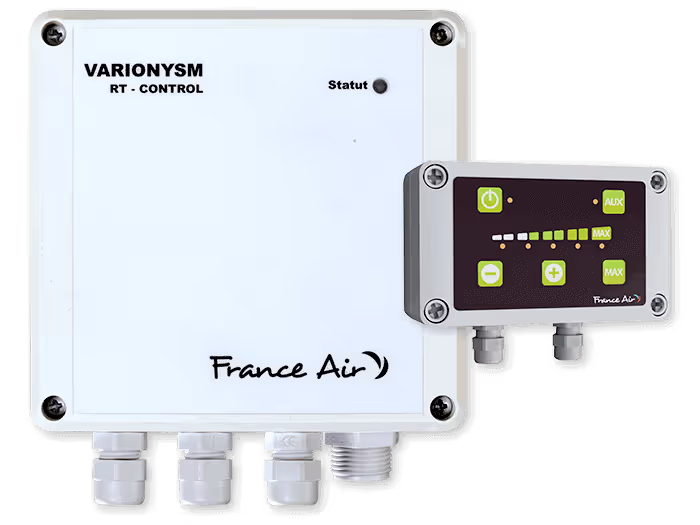

<spanclass=”text-nota”>O Varionys® M RT Control® 2 poderá ser comandado à distância através do Evolys® One.</span>
