Vantagens
Indicado para instalação em parede.
Elevado grau de conforto.
Elevada capacidade de indução.
Fenda fina com design estético.
Direção do jato de ar orientável.
Possibilidade de combinar insuflação e retorno.
Com pleno isolado e registo de regulação integrado.
Gama
- Dimensões limite de fabrico: 525, 1050 e 1125 mm (comprimento); 48, 76 e 104 mm (altura); 1, 2 ou 3 vias.
- Altura de instalação de 2,4 até 3,5 m.
- ΔT de -10 K para arrefecimento e de +6 K para aquecimento.
- Caudais indicativos de 45 até 350 m³/h (tabelas de seleção).
Designação
Aplicação / Utilização
- Os difusores são concebidos para instalação em parede.
- Aplicações do setor terciário: escritórios, espaços comerciais, hotéis, restaurantes, etc..
Construção / Composição
- Corpo e aro em alumínio extrudido.
- Elementos de descarga em policarbonato (PC, UL94-V0).
- Acabamentos disponíveis: alumínio anodizado à cor natural ou pintado a branco RAL 9010.
- Slots a preto.
Opções
- Slots pintados a branco RAL 9010.
- Outros comprimentos sob pedido.
- Difusor combinando insuflação e retorno sob pedido.
- Difusor de 3 vias sob pedido.
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- Difusor de slots para instalação em parede de insuflação ou retorno de ar, com grande efeito de indução através da geração de fluxoturbulento de mistura junto ao difusor fazendo com que aja uma rápida redução da temperatura e velocidade tornando o fluxo de ar na zona ocupada de acordo com os limites estipulados pela EN ISO 7730.

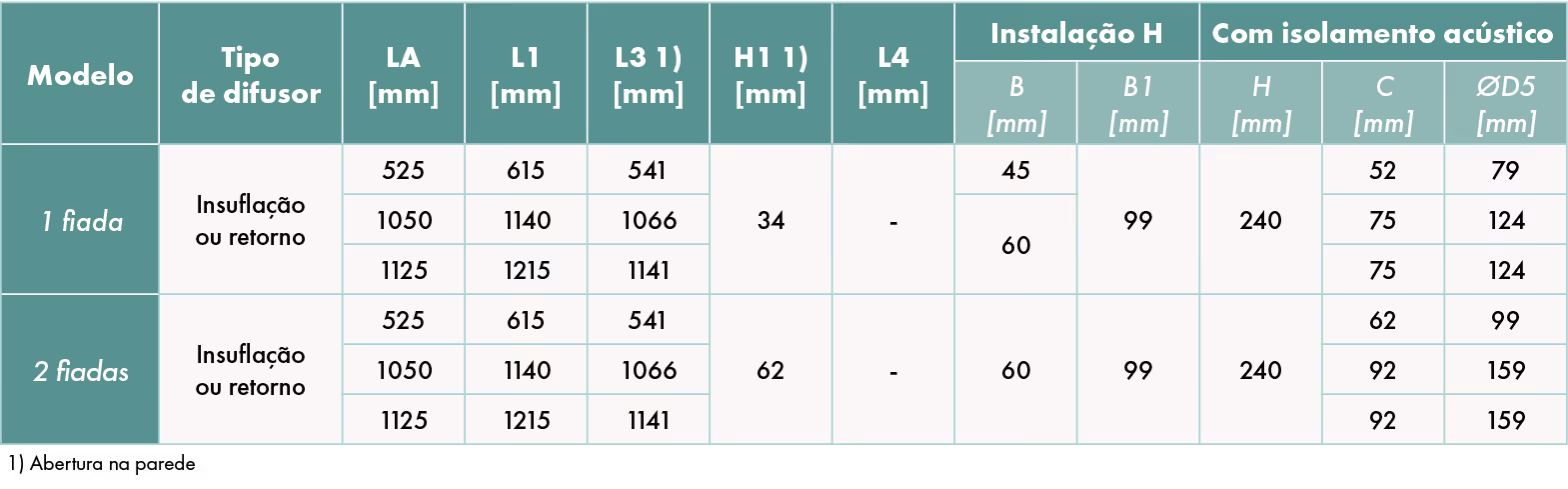

ATRAVANCAMENTOS
Difusor para insuflação ou retorno

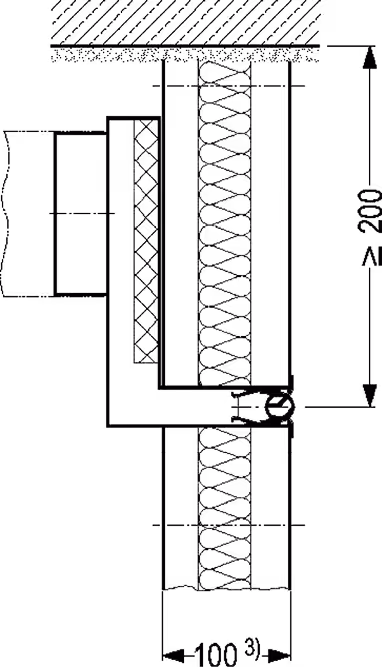

INSTALAÇÃO DO DIFUSOR WSD
Para outras espessuras de parede: consulte-nos.

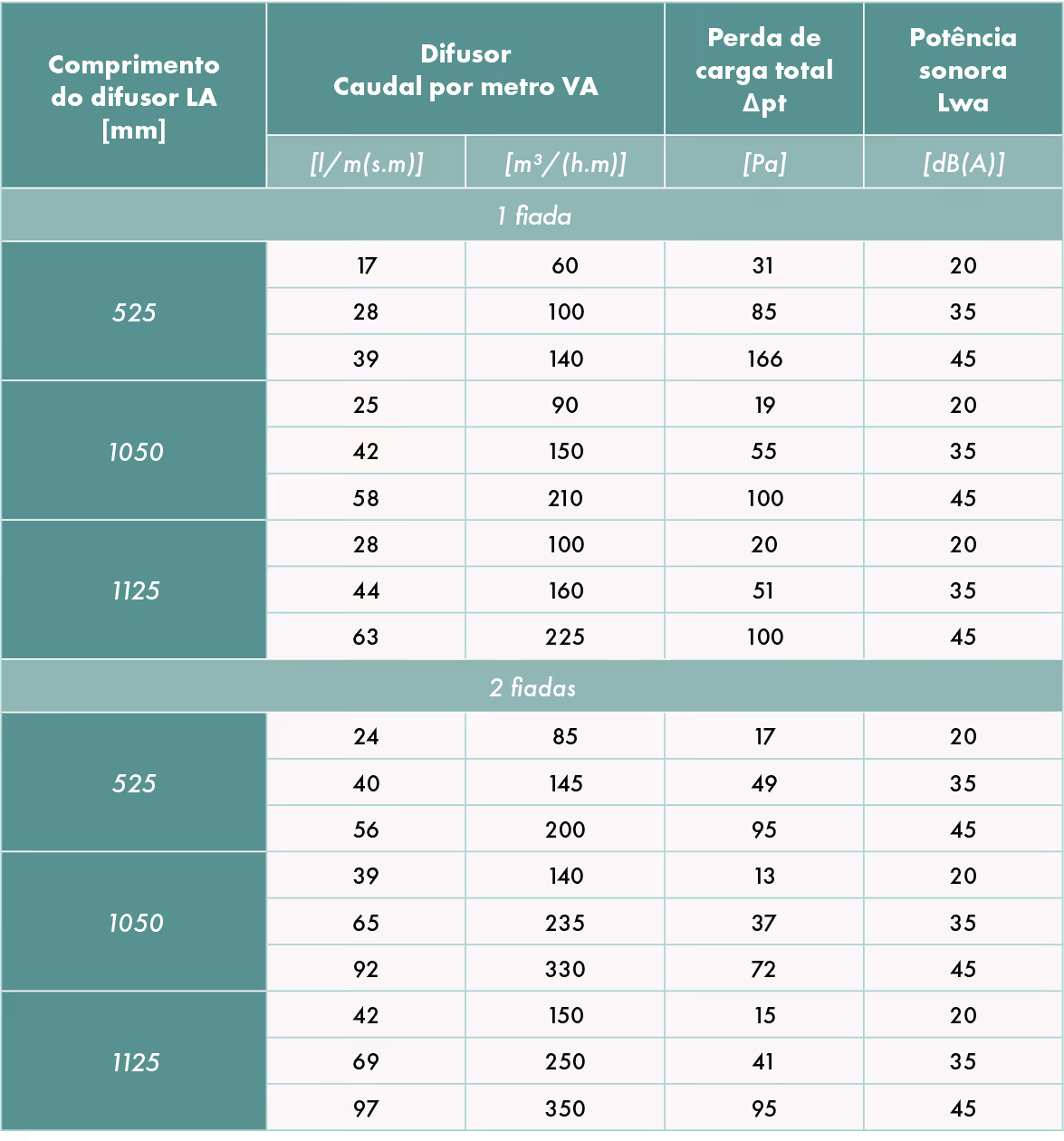

DIFUSOR PARA INSUFLAÇÃO

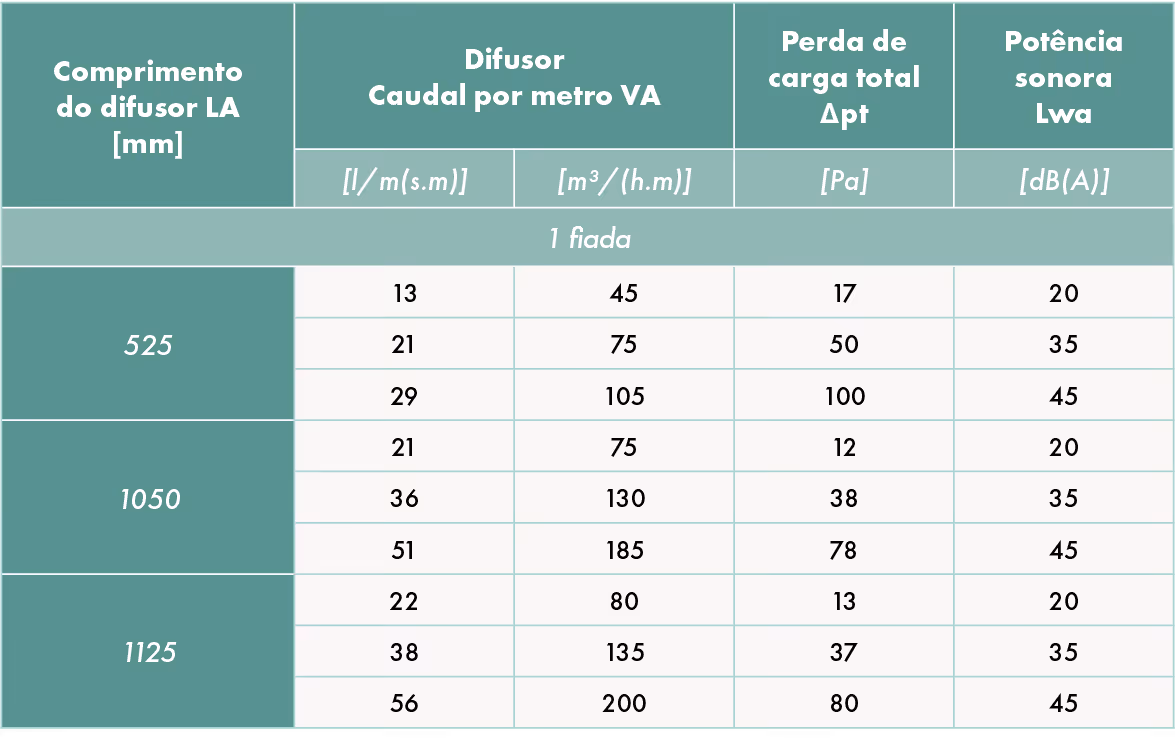

DIFUSOR PARA RETORNO
