Vantagens
Utilização em atmosfera explosiva (zona 1 e 2 ATEX).
Conforme à Diretiva europeia ATEX 2014/34/UE.
Conforme às exigências de segurança e de saúde de forma a poder ser vendido na União Europeia.
Gama
- Composta por 12 modelos: de 280 até 1000.
- Motorização: 4, 6 ou 8 pólos, 4/8 e 6/12 pólos.
- Caudal: até 40000 m³/h.
- Pressão: até 1000 Pa.
Designação
Aplicação / Utilização
- Os ventiladores de cobertura ATEX são concebidos para assegurar a extração de ar em atmosfera explosiva (ar sem poeiras).
- Utilização em zona 1 e 2 ATEX com gases inflamáveis, pertencentes aos grupos IIA e IIB, com uma temperatura de autoinflamação superior a 135° C.
- Marcação CE Ex II2G IIBT4.
- Para manter a conformidade com o PV, todas as substituições de peças de reserva (motor, turbina, etc.) terão que ser realizadas em fábrica.
- Instalação possível tanto no interior como no exterior.
Construção / Composição
Base:
- Em aço galvanizado.
Turbina:
- À reação, em aço galvanizado.
Grelha:
- Em aço galvanizado na aspiração e no retorno.
Chapéu:
- Em aço galvanizado.
Motor:
- Certificado ATEX CE Ex II2G, por organismo notificado, classe F, IP 55.
- Motor ≤ 5,5 kW: trifásico de 230 / 400 V ~ 50 Hz.
- Motor > 5,5 kW: trifásico de 400 / 690 V ~ 50 Hz.
- Motor variável.
Opções
- Certificação para maior abrangência de gases (IICT4 em vez de IIBT4 para ventilação de espaços de carga de baterias).
- Versão para atmosfera explosiva com poeiras, zonas 21 e 22 ATEX.
- Sonda PTC obrigatória para utilização em variação de frequência.
Acondicionamento
- Vendido à unidade.

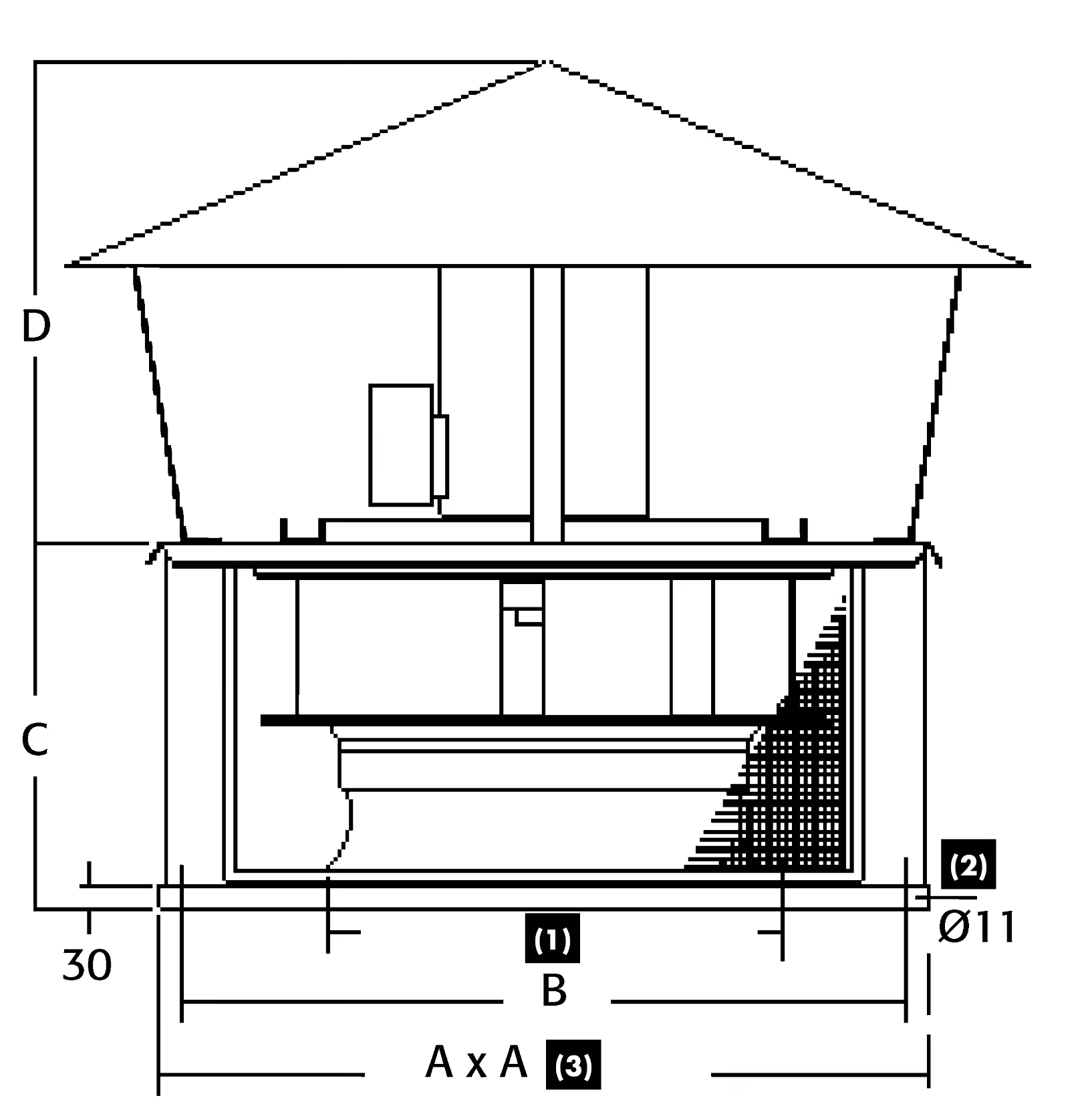

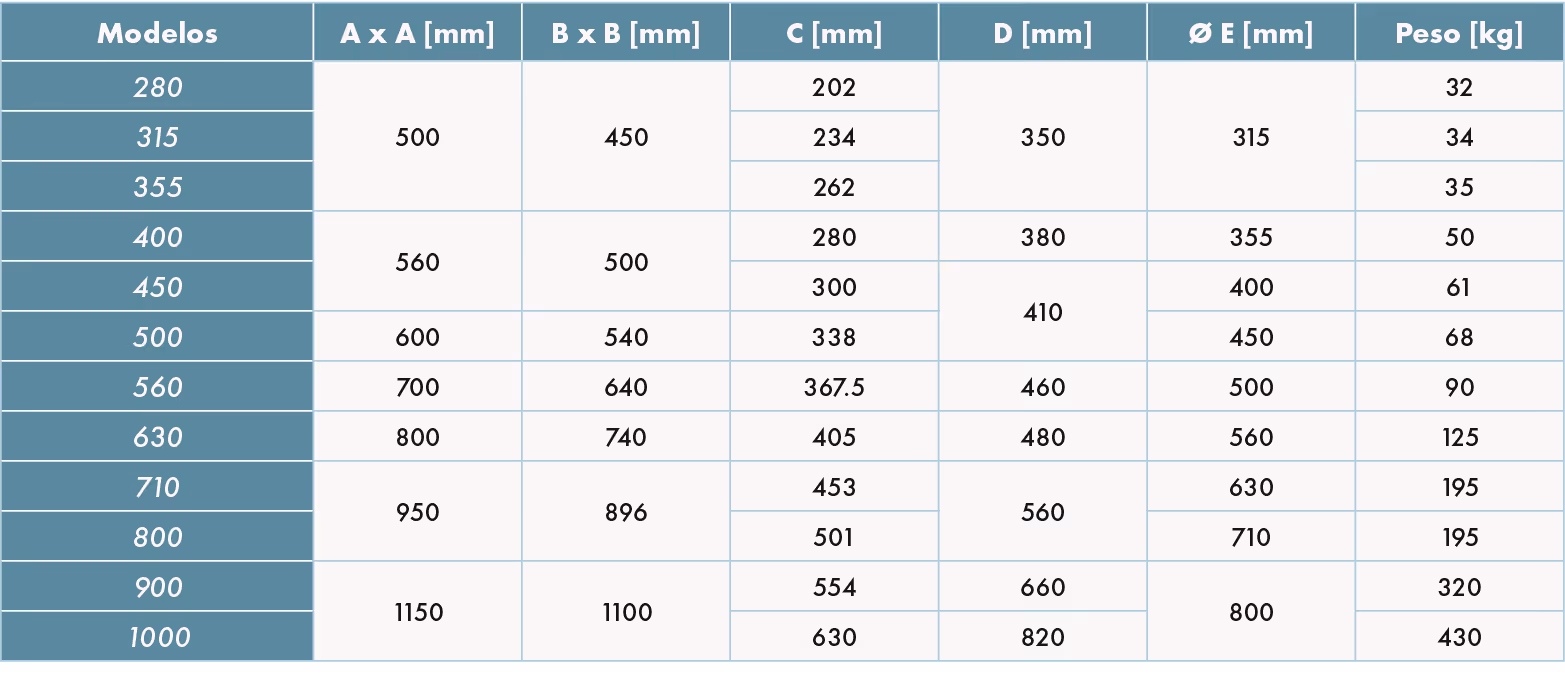

ATRAVANCAMENTOS E PESOS
LIMITES DE UTILIZAÇÃO
- Limites da temperatura ambiente: entre - 20 °C e 40 °C.
- Limites da temperatura de caudal: - 20 °C e 80 °C.

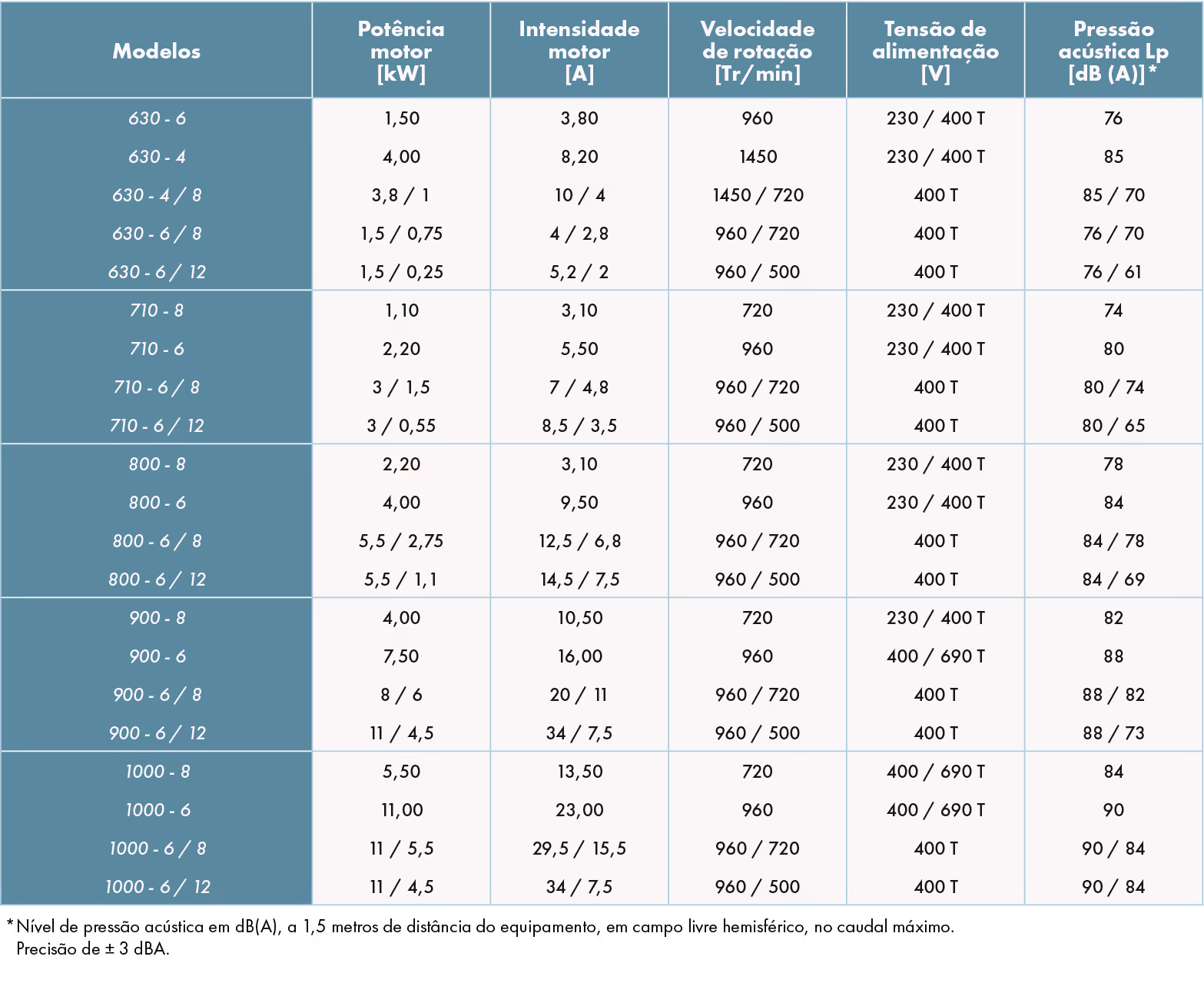

CARACTERÍSTICAS ELÉTRICAS E ACÚSTICAS
CURVAS DE SELEÇÃO PARA XÉTA ATEX
- Características aerólicas para ar a 20° C e à pressão atmosférica (volume mássico de 1,2 kg/m³).
Modelos de 280 até 630: 4 pólos
Modelos de 280 até 1000: 6 pólos
Modelos de 710 até 1000: 8 pólos
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Sonda PTO-PTC
A prever para utilização do Cirex® com variador.
