Vantagens
Facilidade de integração - compacta de teto falso ou de picagens verticais.
Redução dos consumos energéticos pela combinação do recuperador de contra-fluxos (recuperação nominal de 95%) e motores EC.
Última geração de controlo completo e avançado, com interface táctil intuitivo.
Bateria elétrica integrada e bateria água quente ou change over externa, com regulação pelo controlador (possibilidade bateria DX).
Acesso amplo para manutenção.
Funcionamento silencioso.
Gama
- 4 modelos de 50 até 600 m³/h, para modelos com caudais superiores consulte a ficha de produto Power Play® 95 F.
Designação
Aplicação / Utilização
- Ventilação com recuperação energética nas instalações de ventilação destinadas aos edifícios de habitação coletiva ou individual, com possibilidade de tratamento térmico posterior.
Construção / Composição
Construção
- Compacta construída com estrutura interna em aço galvanizado.
- Configuração esquerda/direita conforme o necessário.
Envolvente
- Painel duplo, construído em aço galvanizado (face exterior termolacada RAL 7035), com isolamento interno em lã de rocha com 25 mm (versão teto falso)
e 30 mm (versão vertical). - Picagem circular com junta de estanquidade em borracha.
Ventilador
- Ventiladores centrífugos de simples aspiração, com pás à reação do tipo
Plug Fan. - Motores de baixo consumo do tipo EC.
- Variação e visualização do caudal através do display, funcionamento caudal constante ou pressão constante (VAV fluxo simples ou duplo).
Recuperador
- Recuperador de contra fluxos em alumínio com recuperação sensível dotado de by-pass para funcionamento e free-cooling proporcional.
Filtro
- 1 nível de filtragem na insuflação classe M5 standard (F7 opcional).
- 1 nível de filtragem na extração classe M5 standard (F7 opcional).
Bateria aquecimento elétrica (E)
- Integrada na unidade (exceto modelo 250V).
- Ajuste fino às necessidades (regulação por Triacs).
- 2 termóstatos de segurança – rearme automático aos 90º C e rearme manual aos 120º C.
Bateria aquecimento / arrefecimento a água
- Externa à unidade (disponível em toda a gama).
- Tubos e coletores em aço carbono e alhetas em alumínio.
- Tabuleiro de condensados em aço inox.
- Regulação integrada.
Armário de potência e controlo incorporado.
- Equipamento de campo integrado de fábrica no interior da unidade.
- Display tátil para interface.
- Integração na GTC por Modbus/Bac-Net IP.
- Webserver integrado.
- Interligação via APP.
- Gestão dos equipamentos internos e alarmes.
Seleções
- A pré-seleção poderá ser feita através da tabela de seleção e curvas apresentadas nas páginas seguintes.
- As unidades Power Play® têm um software de seleção próprio, que permite efetuar seleções específicas às necessidades do seu projeto, fornecendo uma ficha técnica com todas as informações relevantes.
- Por favor, entre em contato com a nossa equipa de estudos e seleções.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
Modelo 200V
- Peso aproximado: 42 kg.
Modelo 250F
- Peso aproximado: 52 kg.
Modelo 400V
- Peso aproximado: 54 kg.
Modelo 500F
- Peso aproximado: 93 kg.
ALIMENTAÇÃO GERAL DO RECUPERADOR

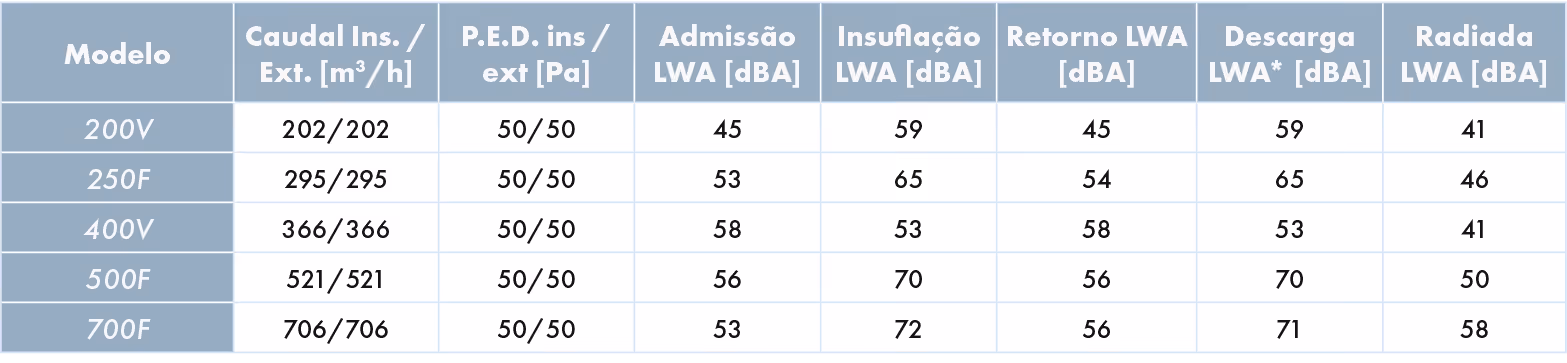

DADOS ACÚSTICOS

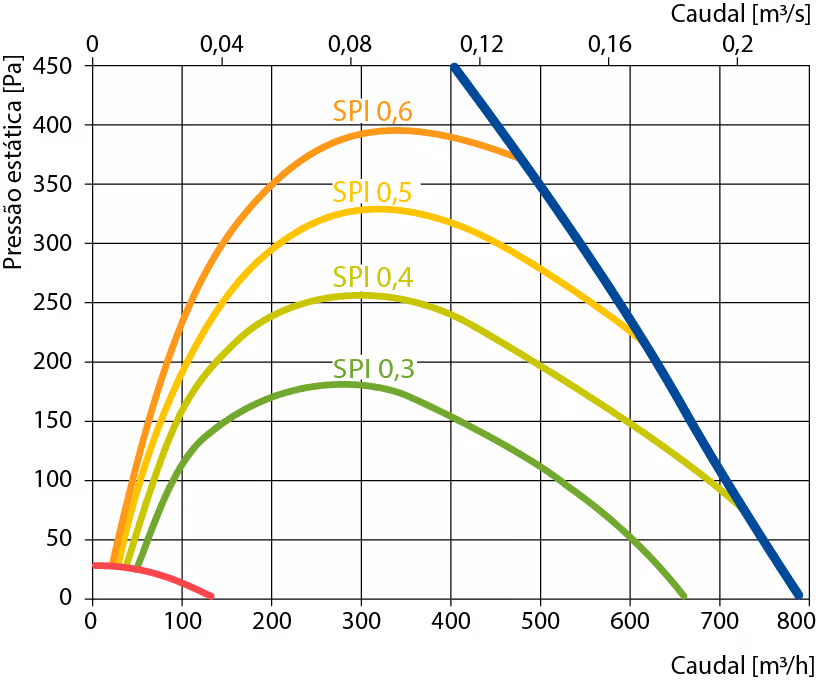

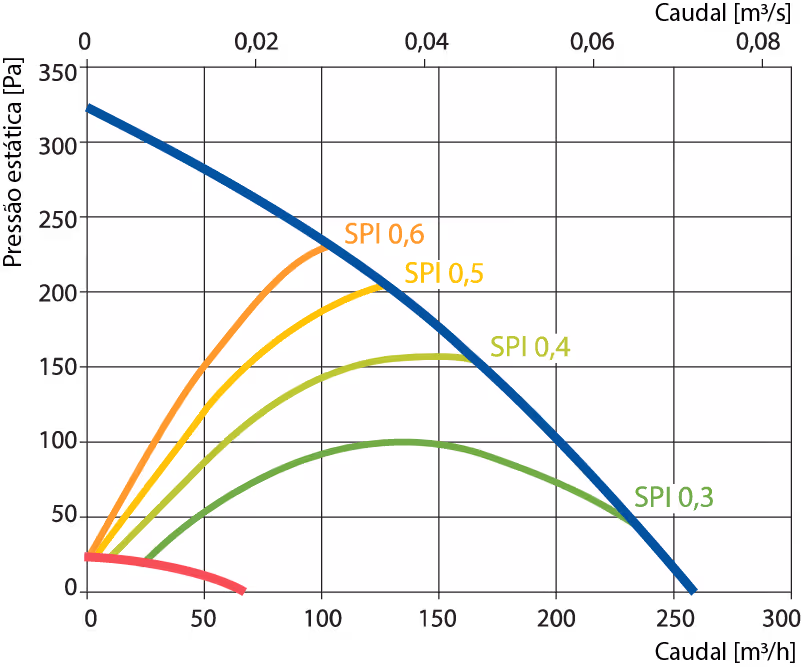

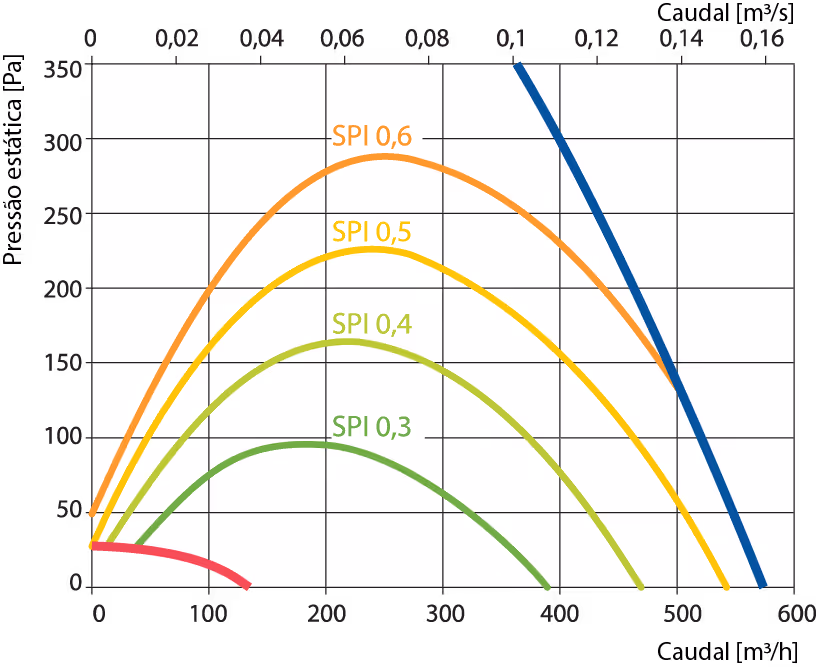

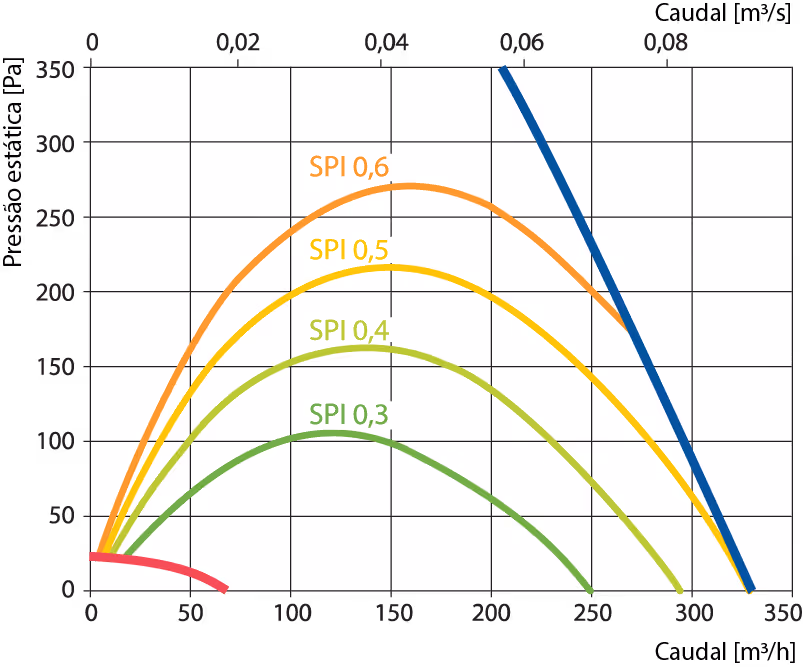

CURVAS DE SELEÇÃO
- Para filtros M5 com bateria elétrica e recuperador tipo L. Valores de SPF apresentados por ventilador.
- Perda de carga adicional: filtro F7 + 70 Pa; bateria a água quente + 25 Pa.
Modelo 200V
Modelo 250F
Modelo 400V
Modelo 500F
