Vantagens
Facilidade de instalação.
Material em poliestireno: sem corrosão.
Compatível com sistemas autorreguláveis e higrorreguláveis.
Gama
Designação
Aplicação / Utilização
- Introdução de ar novo em edifícios ou locais do setor terciário com exigências acústicas.
- Aplicação visível ou encastrada.
Construção / Composição
- Adaptação plástica de regulação MPR.
- Silenciador STM.
- Adaptação acústica MAC 30 ou 45 (opção).
- Adaptação PVC F 125 mm para selar (200 mm de comprimento).
- Grelha de fachada F 125 mm tipo GAE 125.
- Placa de acabamento branca para M-G.
Placa de acabamento branca para Isola.
A encomendar separadamente:
7. Isola ou M-G;
3. Adaptador acústico MAC 30 ou 45.
Opções
Acondicionamento
- Vendido à unidade.

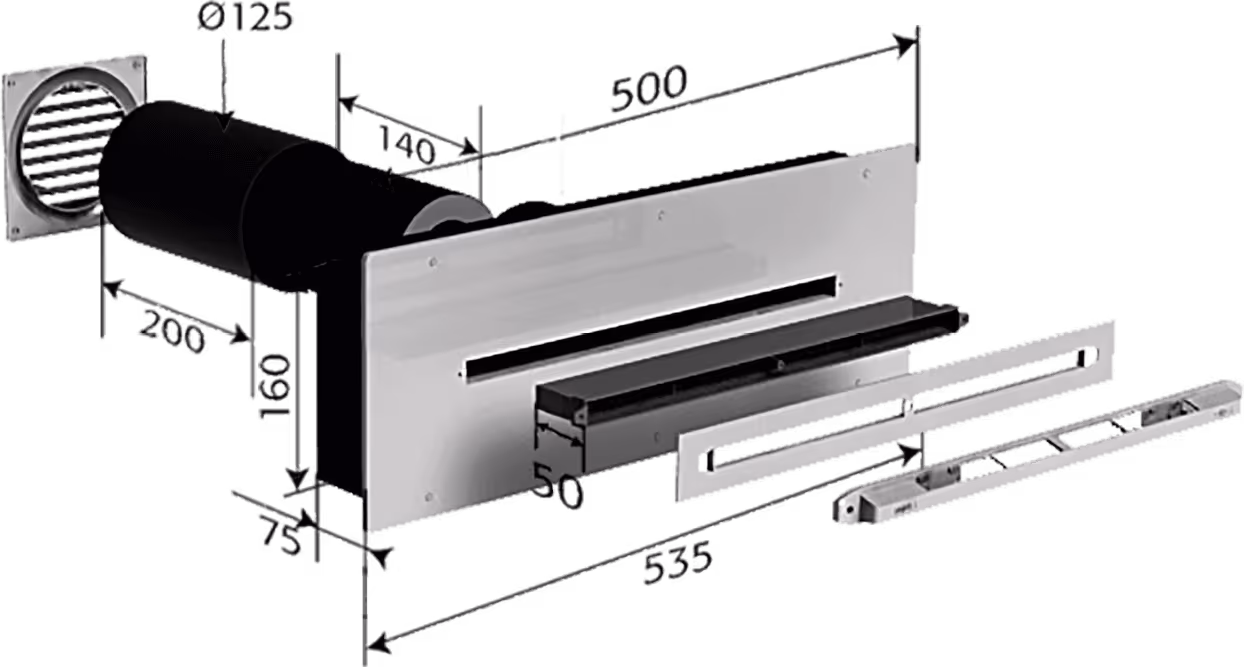

ATRAVANCAMENTOS
Montagem com MAC 30.
CLASSIFICAÇÃO
- NFP 50-402 - nível de potência acústica de uma entrada de ar.
- EN 20140-10 - acústica.
CARACTERÍSTICAS TÉCNICAS
MONTAGEM À VISTA
- Furar a parede e selar a adaptação PVC Ø 125 mm com uma ligeira inclinação para o exterior.
- No lado exterior, fixar a grelha ao para-vento, uma vez o enchimento terminado.
- Cortar o revestimento às dimensões exteriores da caixa, 160 x 500 mm no mínimo, tendo como referência o eixo do buraco Ø 125 mm centrado no silenciador.
- Desmontar previamente o lado da fachada.
- Fixar na parede dois suportes para aparafusar a caixa e o quadro que vem fixar à adaptação, assegurando um acabamento perfeito.
- A junta traseira assegura a estanquidade.
- Encaixar e aparafusar a cobertura da caixa com 6 parafusos.
- Aparafusar a entrada de ar.
MONTAGEM ENCASTRADA
- Perfurar a parede e selar a adaptação PVC Ø 125 mm com uma ligeira inclinação para o exterior.
- No lado exterior, fixar a grelha ao para-vento, uma vez o enchimento terminado.
- Sem desmontar o silenciador, fixar o conjunto à parede.
- A adaptação MPR de atravessamento reforçado deve entrar, pelo menos, 10 mm no silenciador.
- Esta adaptação permite a instalação do silenciador no reforço, de espessura 80+10 a 100+10 mm.
- Para os revestimentos de espessura superior, prever uma segunda adaptação regulável.
