Vantagens
Ideal para instalação terminal ou para pós-aquecimento.
Ligação à conduta equipada com junta ou borracha.
Para regulador com válvula de 2 ou 3 vias.
Versão isolada: permite limitar os desperdícios; ligações à conduta equipadas com juntas de borracha.
Gama
Gama composta por 12 modelos, para as 2 versões:
- Diâmetros: de 125 até 710 mm.
- Potências: de 2 até 57 kW para a versão sem isolamento ou de 58 kW para a versão com isolamento.
- Alimentação a água quente.
Designação
Aplicação / Utilização
- Bateria de aquecimento terminal para instalação no pleno ou na conduta.
- Montagem como acessório de equipamento de ventilação.
- Versão isolada: Ideal como acessório de caixa de ventilação Rectilys® ECM ou ventilador de conduta Canal’Air® C ECM.
Construção / Composição
- Virola circular em aço galvanizado.
- Bateria de aquecimento a água com alhetas em alumínio, com tubos em cobre e coletor em aço.
- Versão isolada: isolamento de células fechadas de 10 ou 10 mm, consoante modelo; bateria de aquecimento a água de 2 fiadas, alhetas com passo de 2,1 mm em alumínio com circuito em cobre e coletor em aço.
- Ligações às condutas equipadas com junta ou borracha.
Opções
Acondicionamento
- Vendido à unidade.

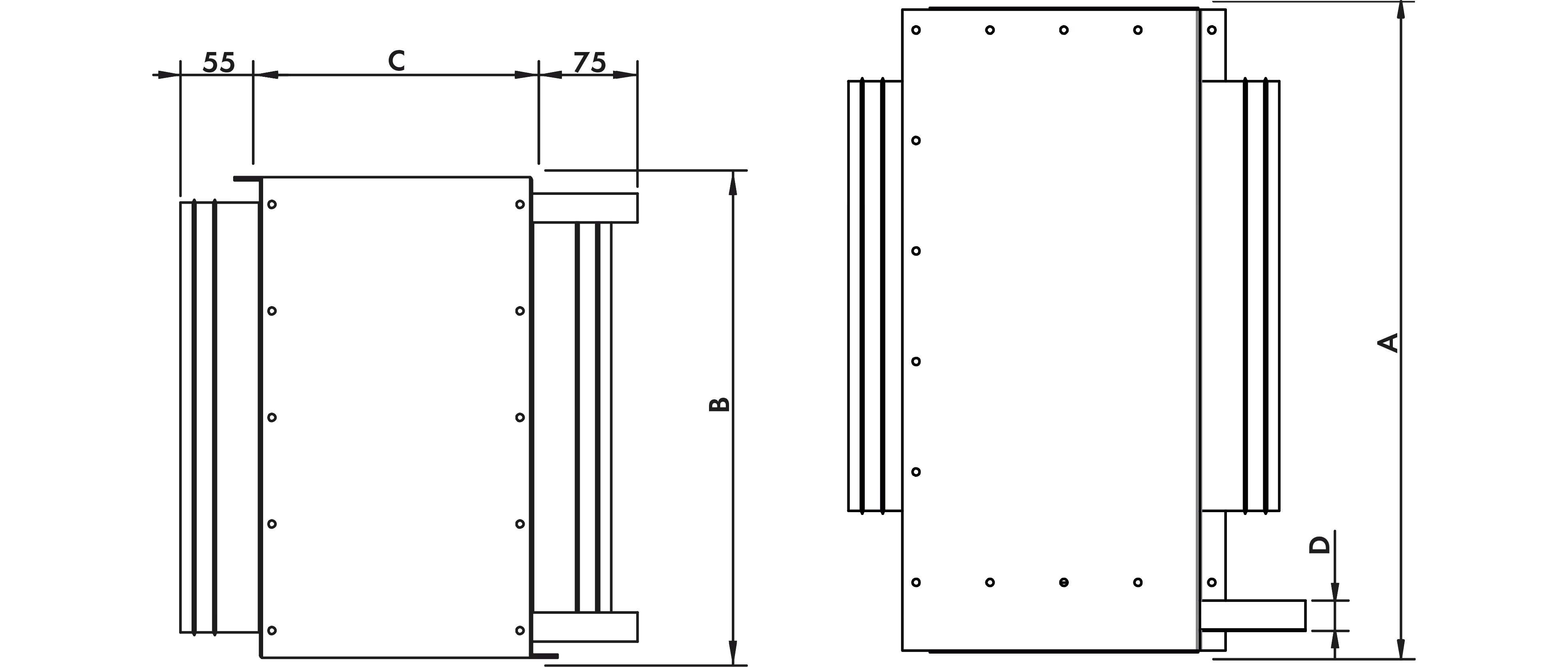

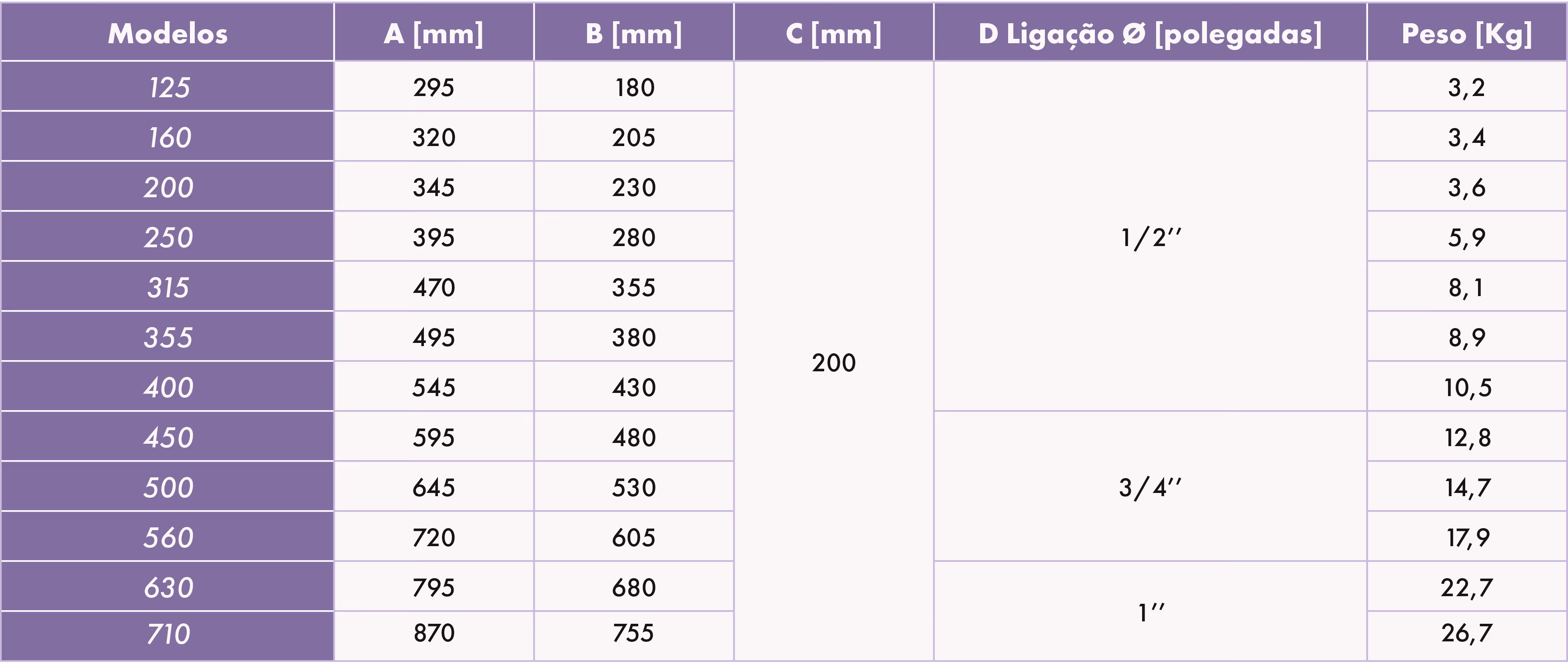

ATRAVANCAMENTOS E PESOS
Systair® EC
Systair® EC Isolado
LIMITES DE UTILIZAÇÃO
- Este equipamento deverá ser, de preferência, ser sempre montado após o ventilador.
- Em caso de montagem a montante (para pré-aquecimento do ar) assegurar que a temperatura do ar de saída da bateria não exceda o limite máximo admissível pelo ventilador ou unidade de tratamento de ar.
- Aconselha-se pelo menos 1 m de espaço livre entre a saída do ventilador e a bateria para que o fluxo seja repartido de maneira homogénea na superfície da bateria.

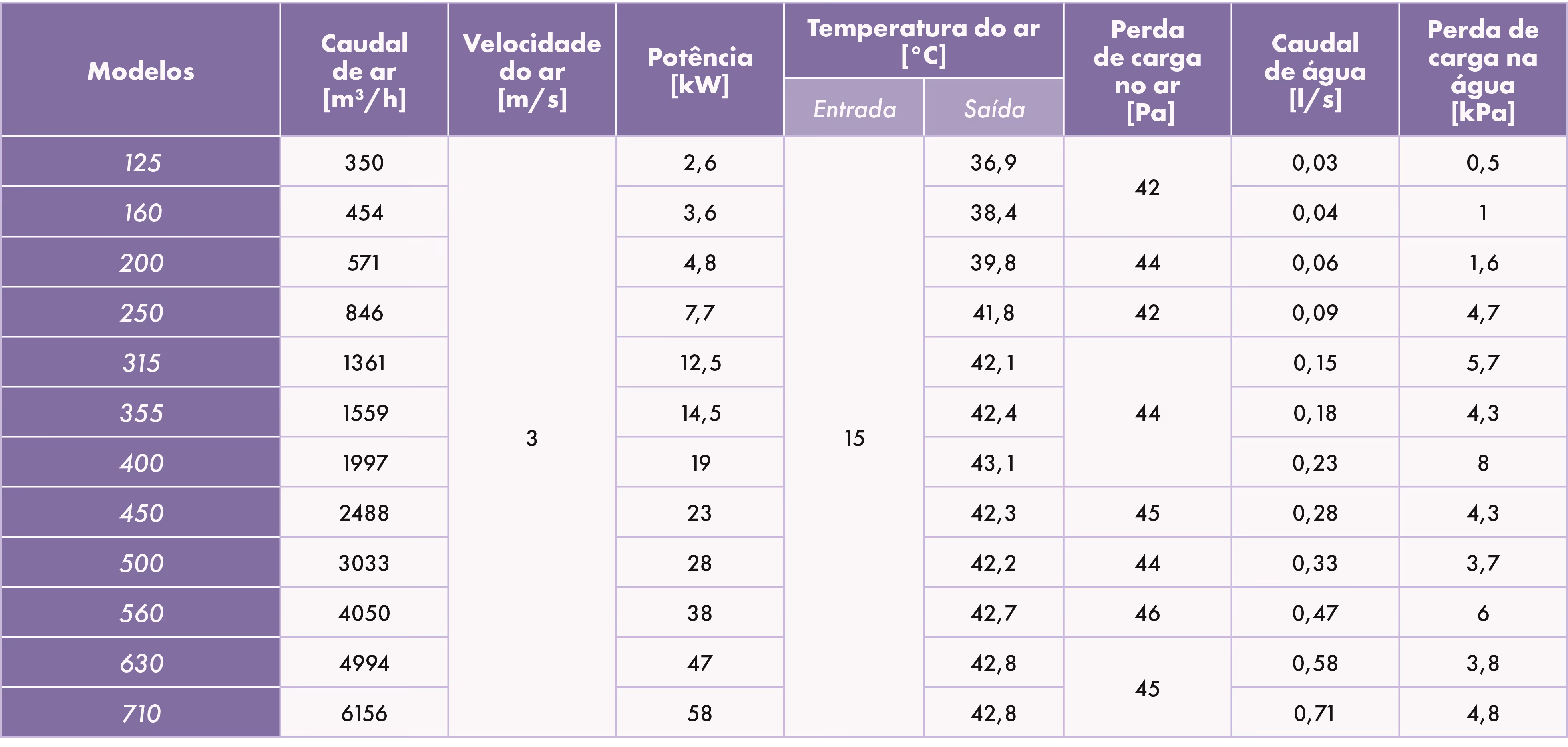

TABELA DE SELEÇÃO
Systair® EC e EC Isolado:
regime de água 90/70° C, temperatura de entrada do ar de 15º C

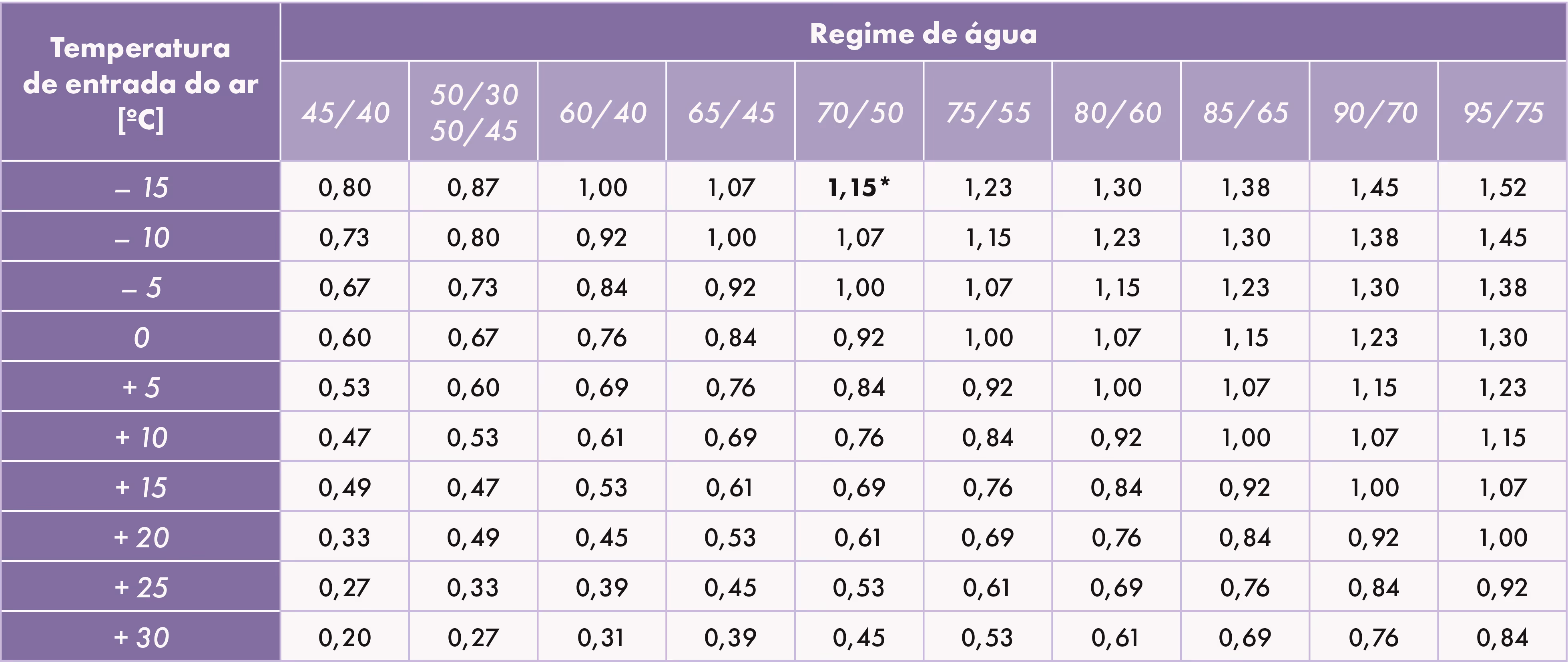

COEFICIENTES DE CORREÇÃO DAS POTÊNCIAS CALORÍFICAS
Systair® EC e EC Isolado:
regime de água + 7/12° C, temperatura de entrada do ar de 32º C
Tabela:
- Coeficientes de correção a aplicar às potências da tabela de seleção em função das diferentes temperaturas de entrada do ar e de alimentação de água (base de cálculo: ar 15° C, água 90/70° C).
*Exemplo:
- Potência de uma bateria Systair® EC 125 considerada nas seguintes condições:
- T° entrada do ar = -15° C
- Regime de água = 70/50° C
- Para ar a -15°C, o coeficiente de correção nas potências caloríficas a aplicar é de 1,15.
- Para uma bateria Systair® EC 125, a potência corrigida nestas condições será, então, de: 2,6 x 1,15 = 2,99 kW.
